随着社会发展，技术革新，目前最新的光纤接口有FC接口，ST接口，SC接口，那么如何验证光接口性能，就是否满足相关标准要求？
波长范围：600~1700nm
高波长精度：±0.01nm
高波长分辨率：0.02nm
大动态范围：78dB(典型值)
宽功率量程：+20~-90dBm
快速测量：0.2秒(100nm跨度)
适用于单模和多模光纤

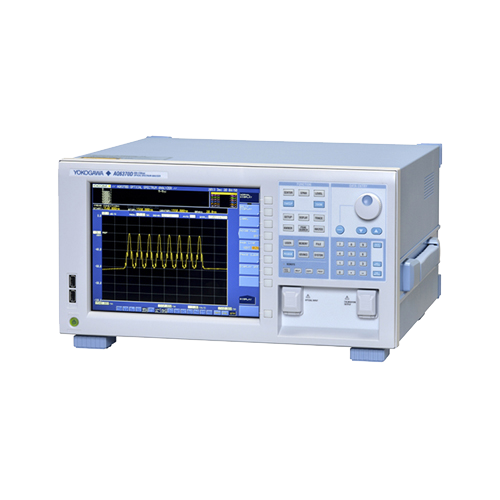

验证AQ6370D 光谱分析仪光接口性能，就是否满足相关标准:
操作方法如下：

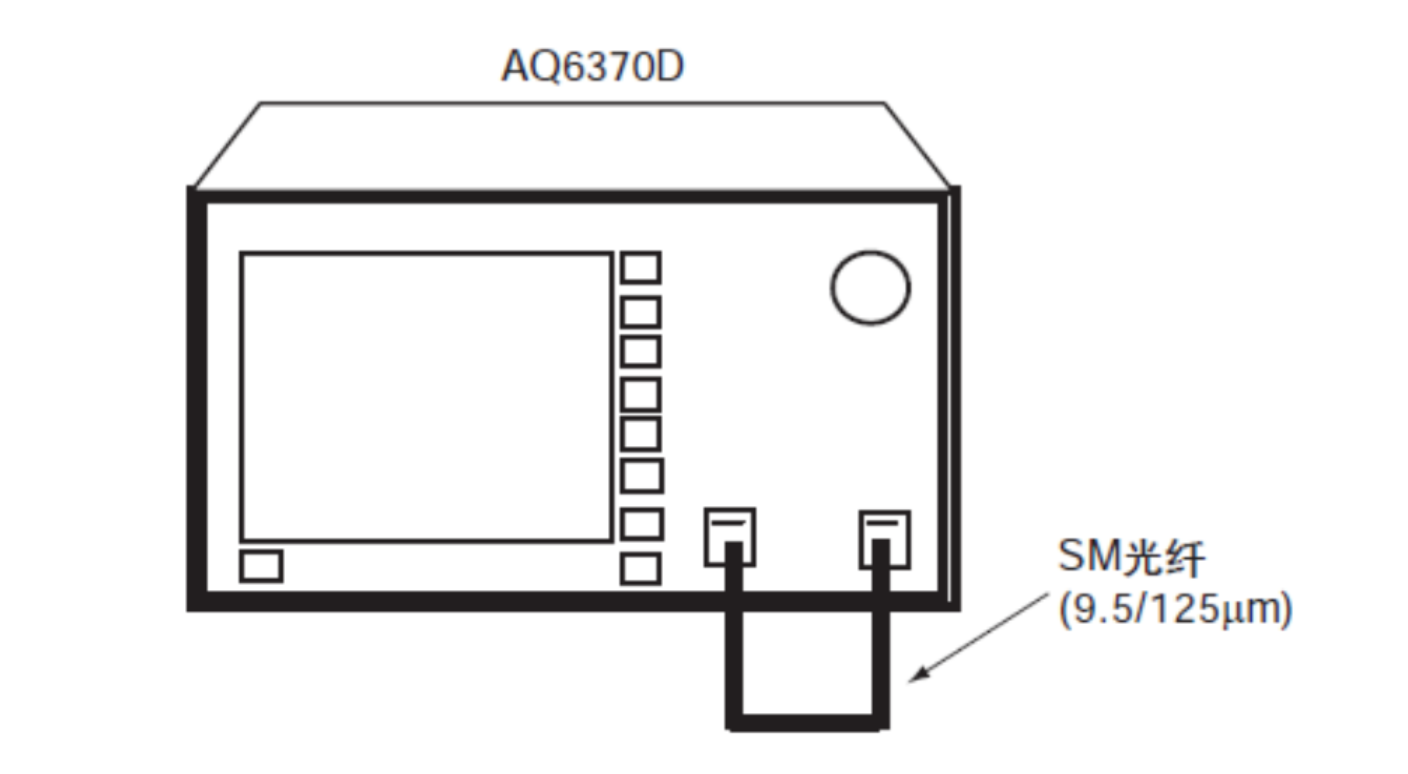

AQ6370D 开机校准，打开电源,FC-FC 接口得光纤将 AQ6370D 得光输入连接器与光输出连接器连接起来，如图所示。

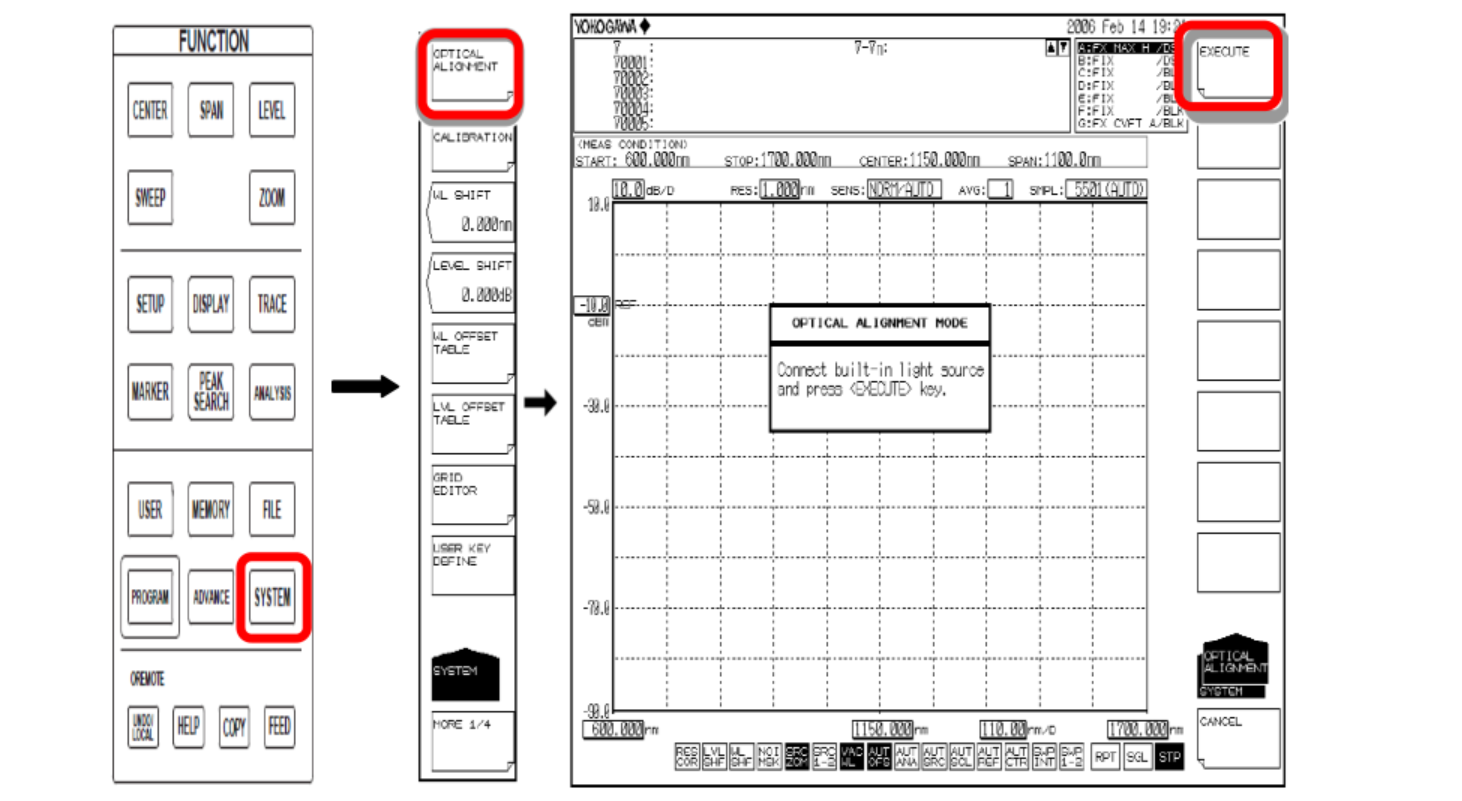

2.用内部参考光源执行对准调节
①按 SYSTEM OPTICAL ALIGNMENT
②按 EXECUTE 软键,自动执行对准调节。 几分钟后,对准调节结束,仪器返回之前得画面。
3.用内置参考光源进行波长校准

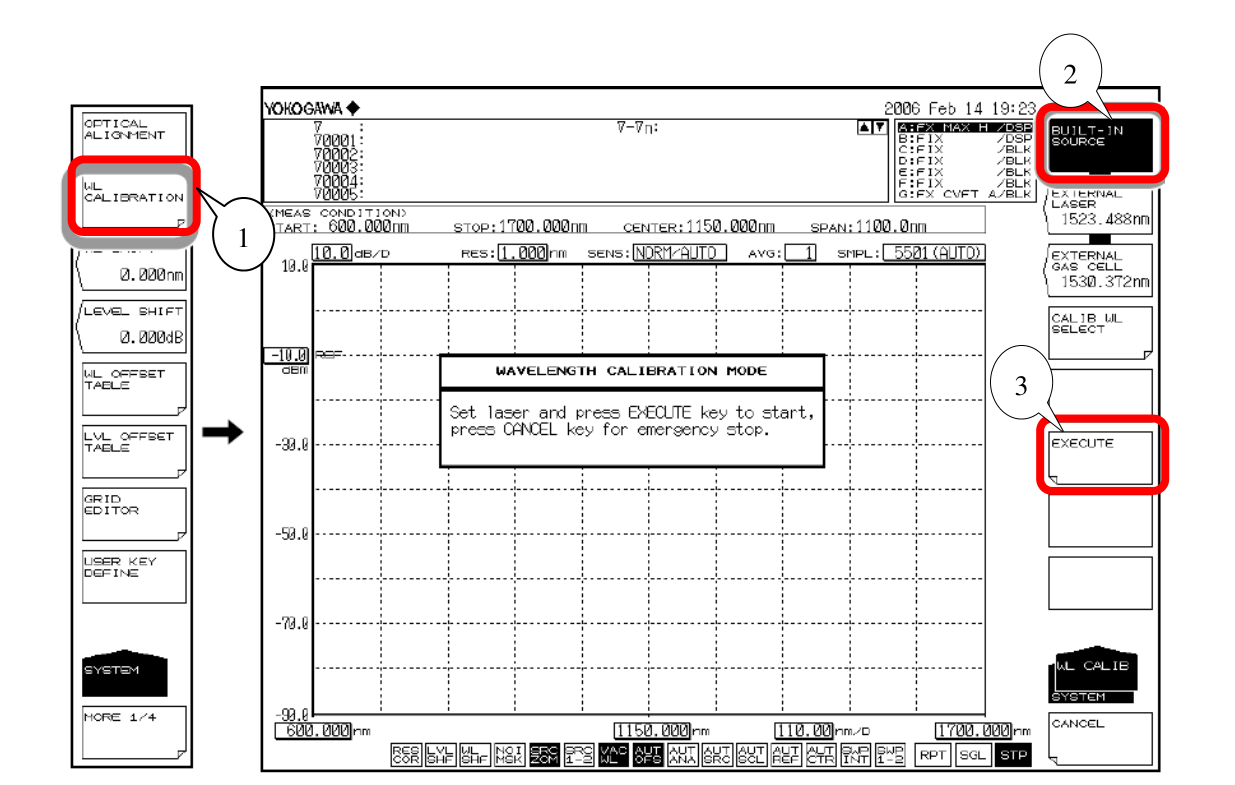

①按 SYSTEM WL CALIBRATION 软键。
②按 BUILT-IN SOURCE 软键。
③按 EXECUTE 软键,执行波长校准。 校准结束后,返回之前得画面。
测试条件设置
1、 校准完成后,自动扫描,自动调整分辨率,得到波长与功率得大致范围。

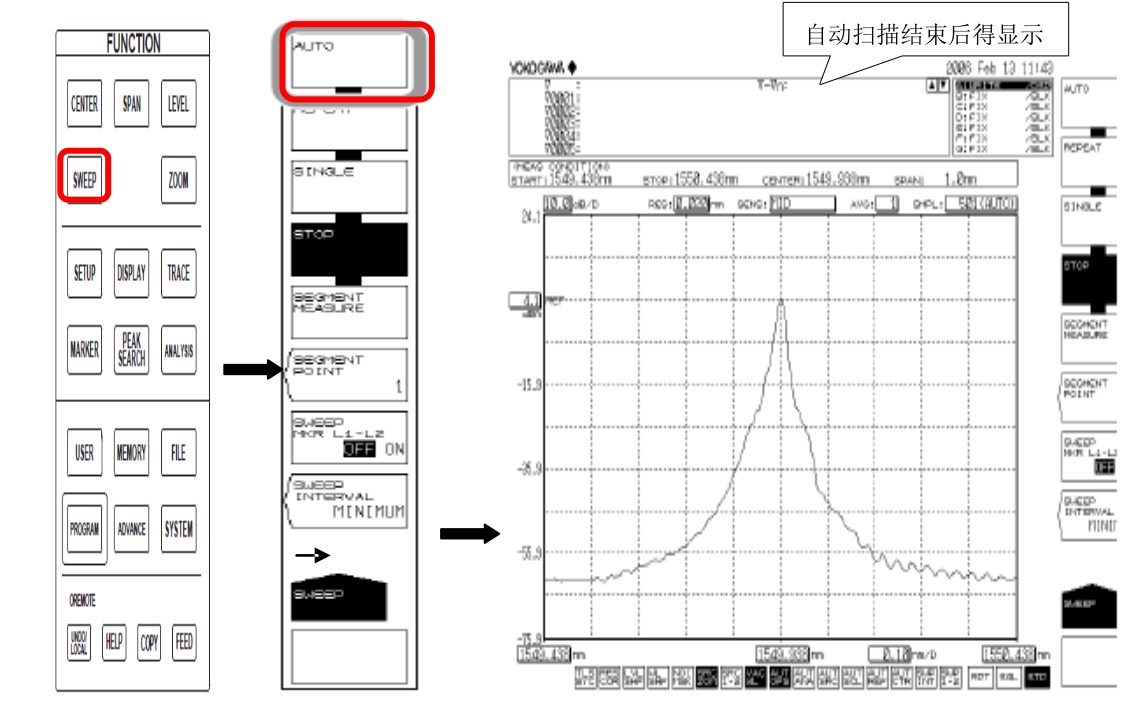

①按 SWEEP AUTO 软键执行自动测量。

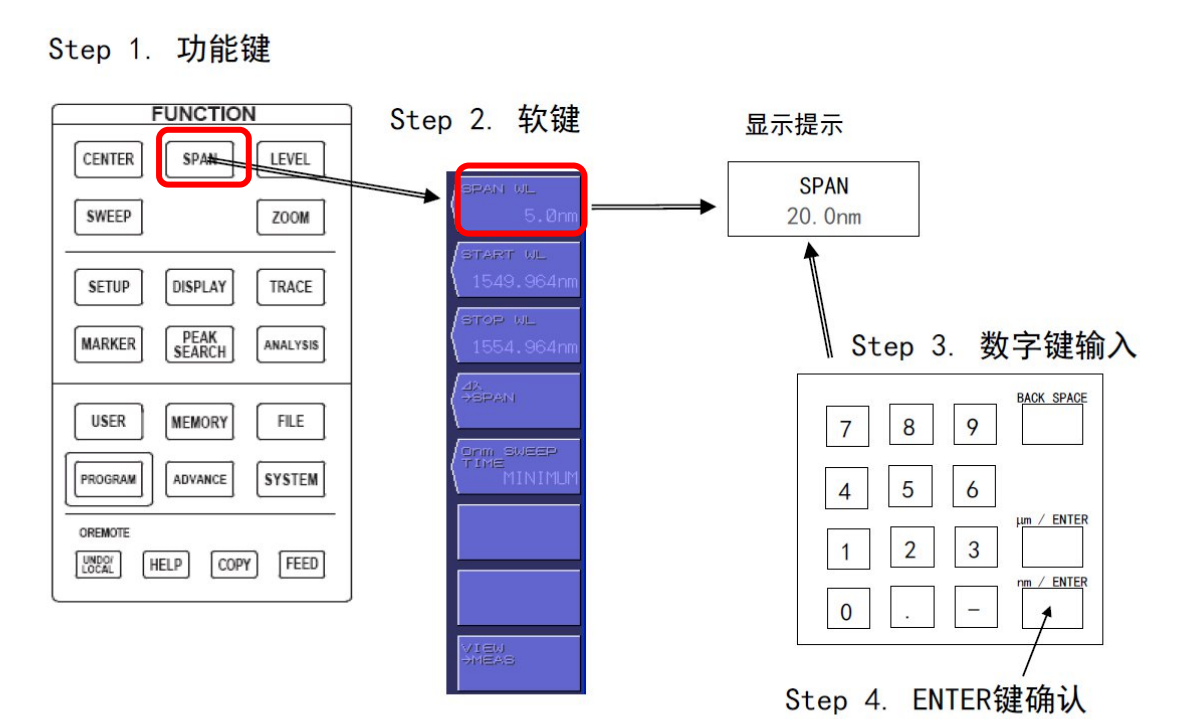

②设置扫描范围,按 SPAN 键。

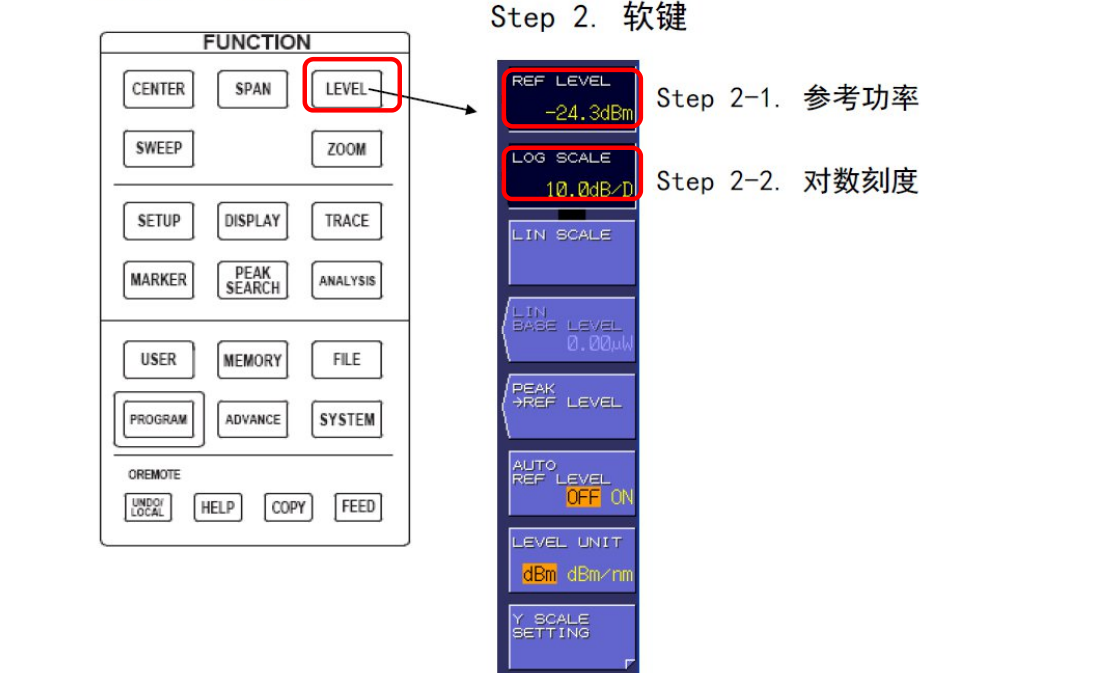

③设置参考功率与刻度,按 LEVEL 键,参考功率设为-3dBm,其她为默认值。

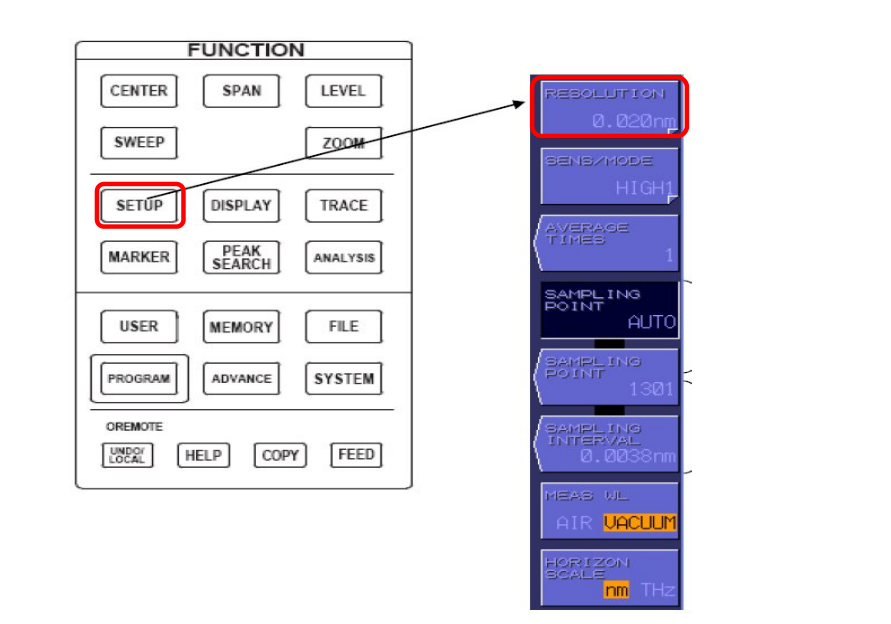

④按 SETUP 键,设置分辨率为最高精度 0、 02nm。

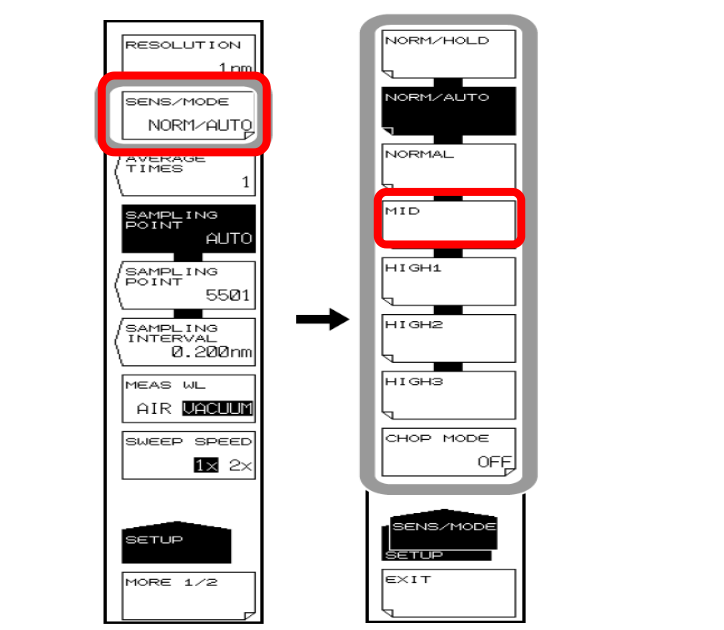

⑤设置灵敏度,模式为 MID,其她条件均为默认值。

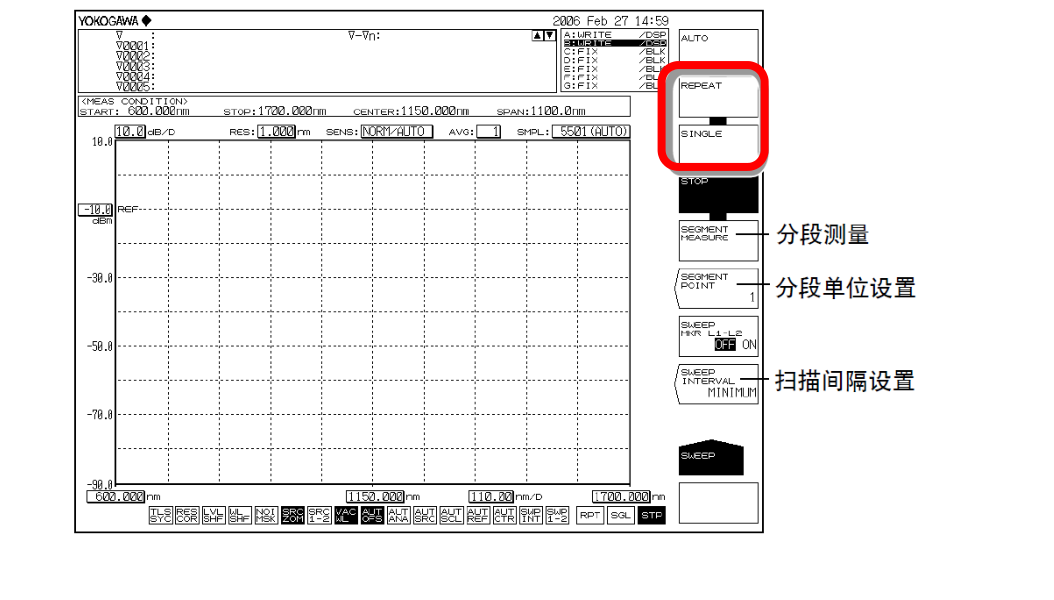

⑥设置完成开始测试,执行 REPEAT 重复扫描或者 SINGLE 单次扫 5~10 次后,按 STOP 键,分析并记录数据。
分析：光猫上电后,用脚本长发光后直接接到测试拓扑中。
1、 DFB-LD、 FP-LD 光源分析

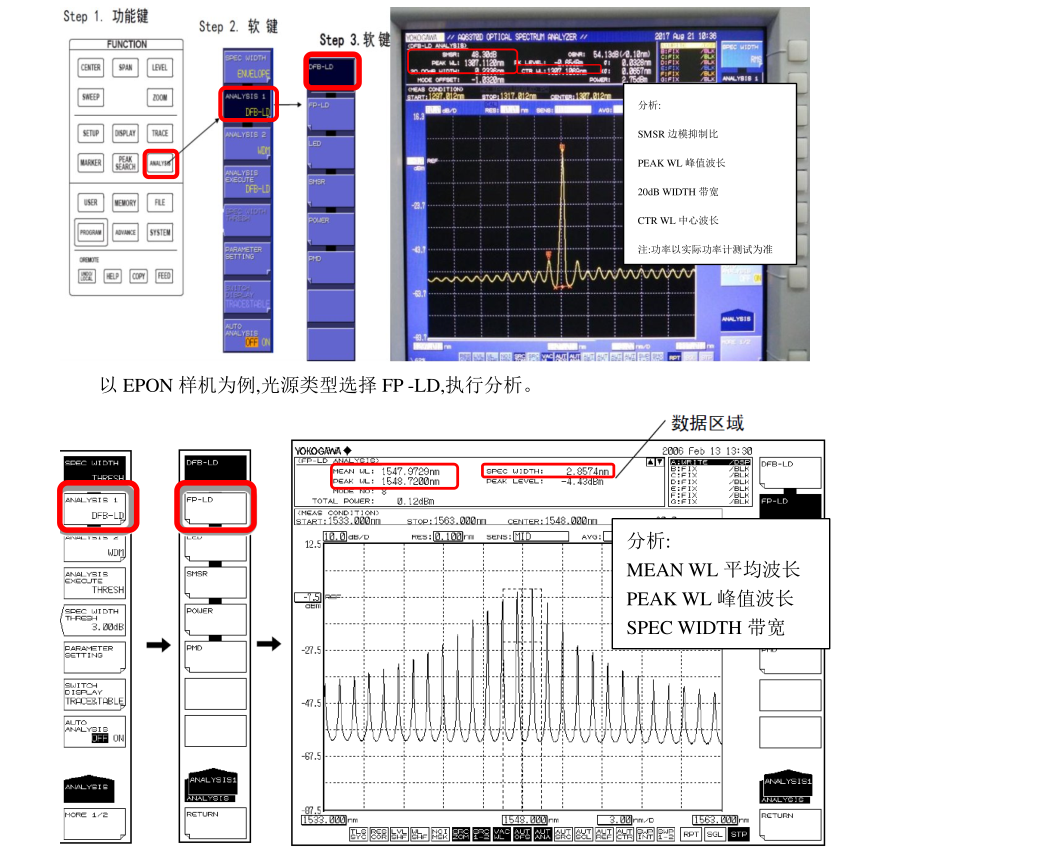

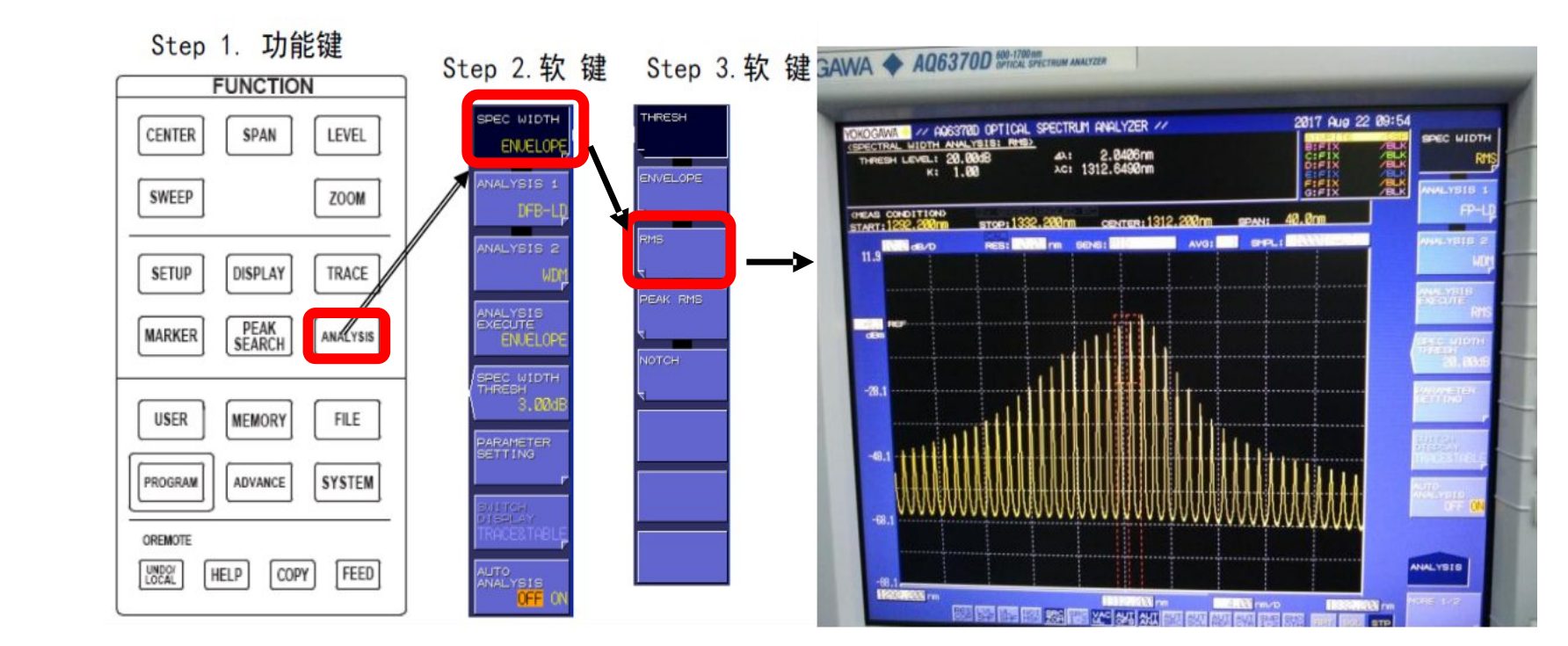

①按 ANALYSIS,显示与测量波形分析相关得软键菜单
②按 ANALYSIS 1 软键,显示分析功能得选择菜单。
以 GPON 样机为例,光源类型选择 DFB-LD,执行分析,结果显示在数据区域内
注意:在分析 FP-LD 光源时,数据区域内 SPEC WIDTH 测试得就是 3dB 带宽,与 K 系数有关,当 K=1 时,SPEC
WIDTH 为原始带宽;当 K=2 时,SPEC WIDTH 为修正过后得值,需根据实际需要进行更改。

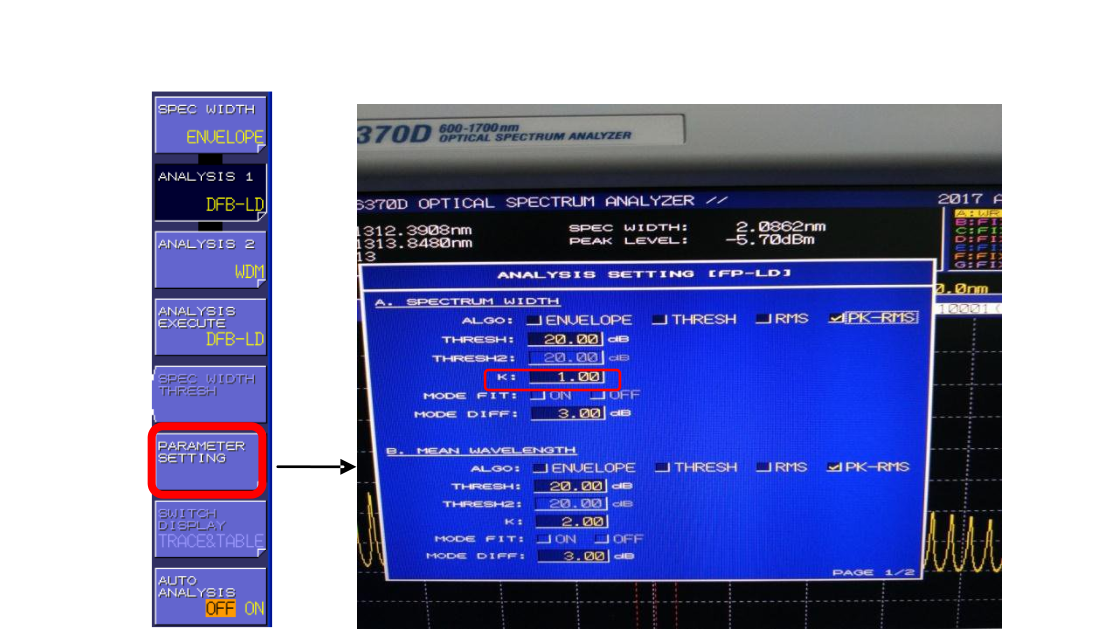

K 值更改进行以下操作:按 SYSTEM 键 ，PARAMETER SETTING 键 ，通过旋转选择 K 值键盘输入进行
更改 ，按 CLOSE WINDOW 键开始重新测试
谱宽测量

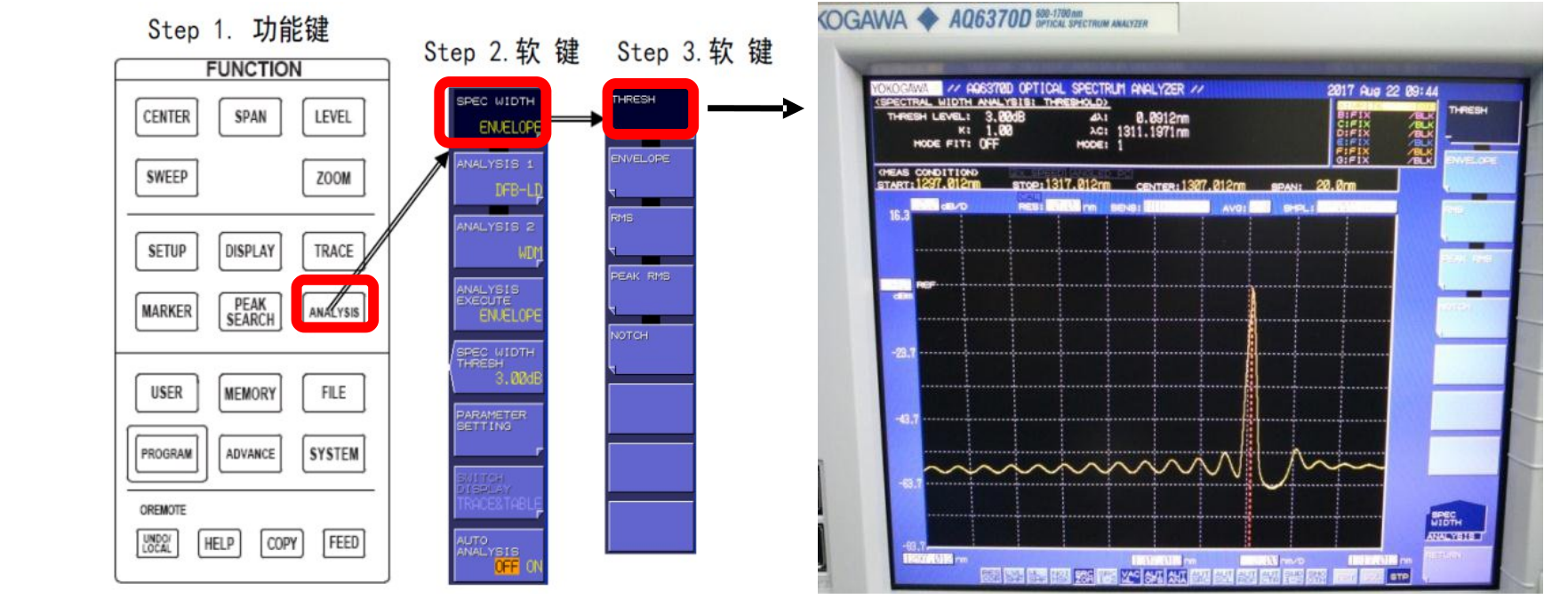

1. 3dB 谱宽
2. RMS 谱宽(针对 FP-LD 光源)
保存数据：将测量数据保存到外部存储器 U 盘中,文件类型为 GRAPHIC:
按 FILE 键 ITEM SELECT 软键， GRAPHIC 软键,GRAPHIC 被选并返回上层画面， 按 WRITE 软键显示文
件列表 MEMORY ，选择 EXT 输入文件名 执行DONE,再执行 EXCUTE,保存完成
