Keysight 86100D示波器新增脉冲幅度调制(PAM-4) 分析功能功能
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

Keysight 86100D示波器新增脉冲幅度调制(PAM-4) 分析功能功能

2023-04-20
浏览次数:1343次

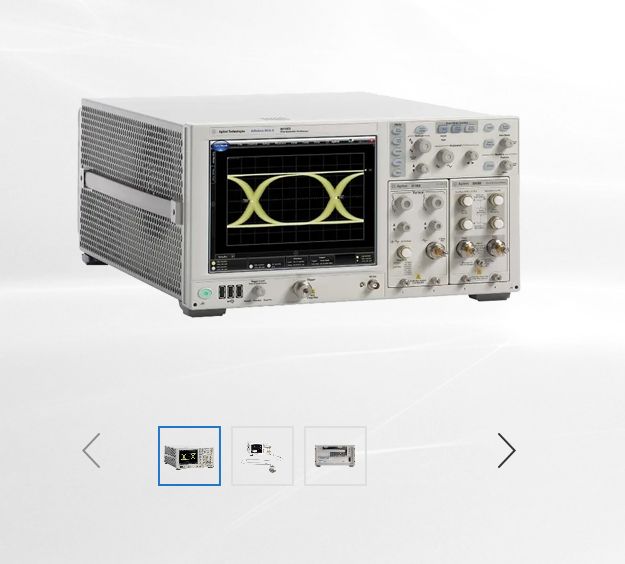

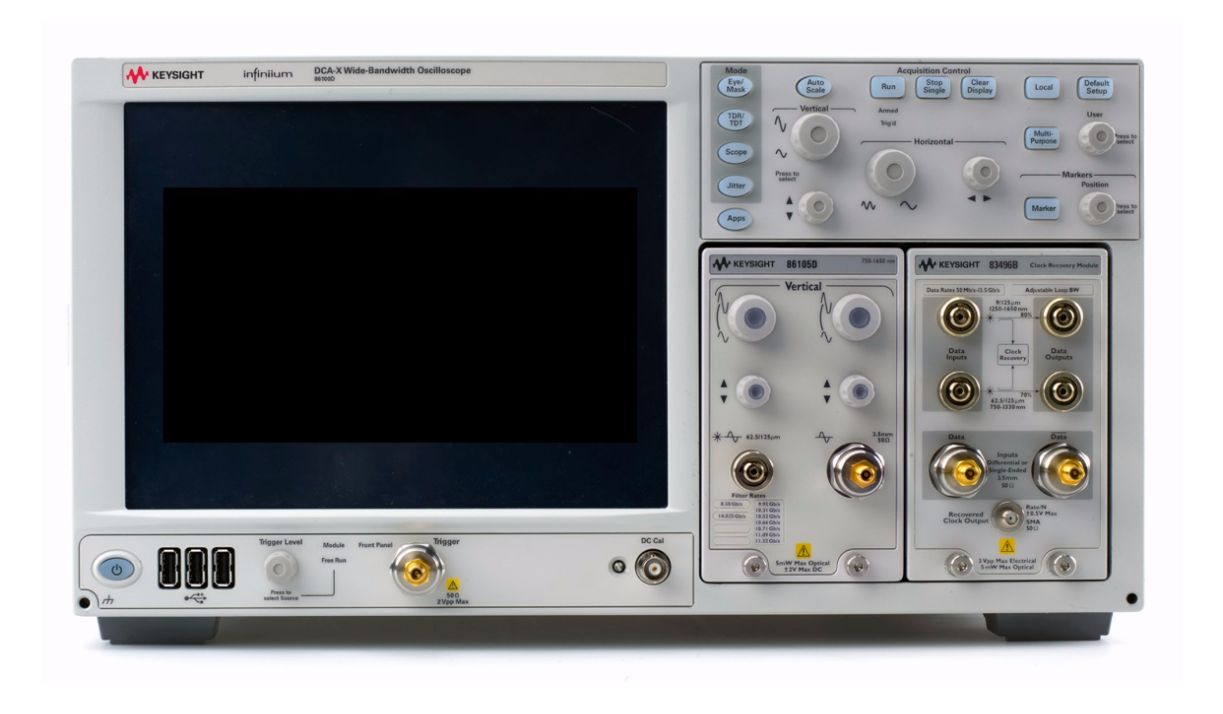

是德Keysight 86100D-9FP PAM-N 分析软件。该软件可以提供 全面的光和电 PAM-4  信号分析,帮助工程师应用Keysight  86100D  DCA-X示波器平台完成快速且精确的PAM-4(4  电  平脉冲幅度调制)信号测试和验证。

信息时代,人们需要丰富的内容和快速访问能力,因此数据中心网络带宽始终面临重大压力。简单地提高元器件 速度无法满足上述需求。 PAM-4  属于多电平信令,目的是增加高速数字通信链路的数据传输量。例如,PAM-4  设计 能够支持100 Gb~400 Gb的以太网速度。

多家行业组织和标准机构正在应用或积极考虑采用 PAM-4 技术,以便实现下一代速度,并且相比传统非归零 (NRZ) 信令提升指定通道带宽的数据速率。传统NRZ 测量 算法可一部分用在PAM-4 测试中,但PAM-4  信号自身的独特性需要特定的算法,以及特定的参数测量。

是德科技副总裁兼示波器与协议事业部总经理 Dave Cipriani表示:“PAM-4 替代 NRZ 意味着客户需要面临众多 新的设计和测量挑战。是德科技新发布的分析软件可以帮 助工程师从容应对挑战,加快设计上市速度。”

86100D-9FP   PAM-N分析软件提供以下测量:

  • 眼宽、眼高和眼图偏移

  • 电平幅度、电平噪声和电平偏移

  • 幅度电平线性度

PAM-4 选件与现有 DCA-X 软件选件结合可以提供更 强大的分析功能:

  • PAM-4均衡器(LFE、CTLE、DFE), 结合86100D 选 件201

  • PAM-4 通道嵌入/去嵌入,结合86100D 选件 SIM In- finiiSim-DCA

  • IEEE JPO3码型抖动和幅度分析,结合86100D 选件 200/300

多电平信令系统极易受到噪声的影响,因此86100D 的 低噪声、高带宽模块非常适合 PAM  信号测试和验证。所有 86100D  DCA-X模块均支持86100D 选 件 9FP  PAM-N 分析 功能,例如支持高达32 G 波特电气信号精确分析的86108B 精密波形分析仪模块,或者可以精确分析高速光信号的 86105D-281。 此外,工程师可以借助 PC 安装的 N1010A 选 件 9TP   PAM分析软件离线分析已保存的或仿真 PAM  信号。


  • 90 GHz 带宽

  • 定制主机以进行光、电和 TDR/S 参数分析

  • 100 fs RMS 超低抖动和低至 250 μV 确保执行快速、精确和一致的抖动测量

  • 获得超过 50 种内置标准模板和自动模板裕量分析

  • 轻松地同时测量多个信号;同时分析和采集多达 16 个信号

  • 主机可升级并且向后兼容,为您的投资提供充分保护
