如何选择示波器-模拟示波器与数字示波器的区别
一、介绍
当考虑购买新的示波器时， 用户往往会提出许多问题。 比如， 应当选择哪种示波器？ 需要多宽的带宽？ 模拟示波器能够满足工作需要吗？ 还是需要一台DSO？另一个人们经常问的问题是： "DSO 能够满足我的工作需要吗？ "换句话说，DSO 能完成我原来用模拟示波器所作的所有测量工作吗？
遗憾的是对所有这些问题并没有一个简洁的答案。 问题的答案完全取决于要进行的测量工作和要测量的信号。 在有些情况下模拟示波器比现有的 DSO 都要好， 现在让我们来考察若干主要的思考原则。
二、简单重复性信号
使用模拟示波器和 DSO 通常都能很好地观察简单重复性信号。 但是两者都有其优点和局限性。 对于模拟示波器来说， 由于 CRT 的余辉时间很短， 因而难于显示频率很低的信号。 由于示波管上的扫迹亮度和扫描速度成反比， 所以具有快速上升、 下降时间的低重复速率信号就很难看到。 而 DSO 的扫迹亮度和扫描速度与信号重复速率无关。 随着被测信号情况的不同， 这个特点可能是优点也可能是缺点。
对于显示具有足够高重复速率的重复性信号的快速沿来说， DOS 和模拟示波器的性能几乎没有什么区别。 用两种示波器都能很好的观察信号波形。当要进行信号参量的测量时， DSO 的优点在于具有自动测量的能力。 而使用模拟示波器时， 用户必须自己设置光标、 分析理解显示的波形才能得到测量的
结果。
如果要进行调整工作， 那么一般最好使用模拟示波器。 这是因为模拟示波器的实时显示能力使它在每时刻都能显示出输入的电压。 其波形更新速率（每秒钟在屏幕上描画扫迹的次数） 很高， 在高扫描速度时可以远超过 100000 次扫描/秒。 所以信号的任何变化都会立即显示出来。 而且有些领事的变化会在显示屏幕上以波形亮度变化的形式表现出来。
与模拟示波器相反， DSO 所显示的是用采集的波形数据重建的波形。 每秒钟采集波形的闪数远低于 100 次。 在有些示波器上， 每秒钟采集波形的次娄法超过去 5 次。 结果在信号发生变化和变化了的信号在屏幕上显示出来之间就有了明显的时间延迟。 当对系统进行调整工作时， 这是使用 DSO 的重大缺点。
三、比较复杂的重复性信号
上述的简单重复性信号可以在很多电子学领域中见到， 但是这些信号常常用来作为信息的载体。 为此目的可以有多种形式， 例如正弦波、 泳冲、 斜波或阶梯波等， 而且多种调制信号和多种调制方式常常可能同时使用。
一个常见的复杂模拟信号的实例就是全电视信号。 此信号由多种不同频率，不同幅度的分量构成， 既包括脉冲， 也包括正弦波， 于加上为表示彩色信息而进行了相移的另外的正弦波。 对于这样的情况， 模拟示波厌的 DSO 都有其自己特别的优点， 各自都能对信号的不同部分进行最佳节观察。
例如， 模拟示波器具有限的分辩率和每秒钟很高的扫描次数， 它能显示出波形在时间止的颁波形扫描上的这度变化正比于信号在某一特定持续的时间， 这就很好的显示出彩色调制的情况。

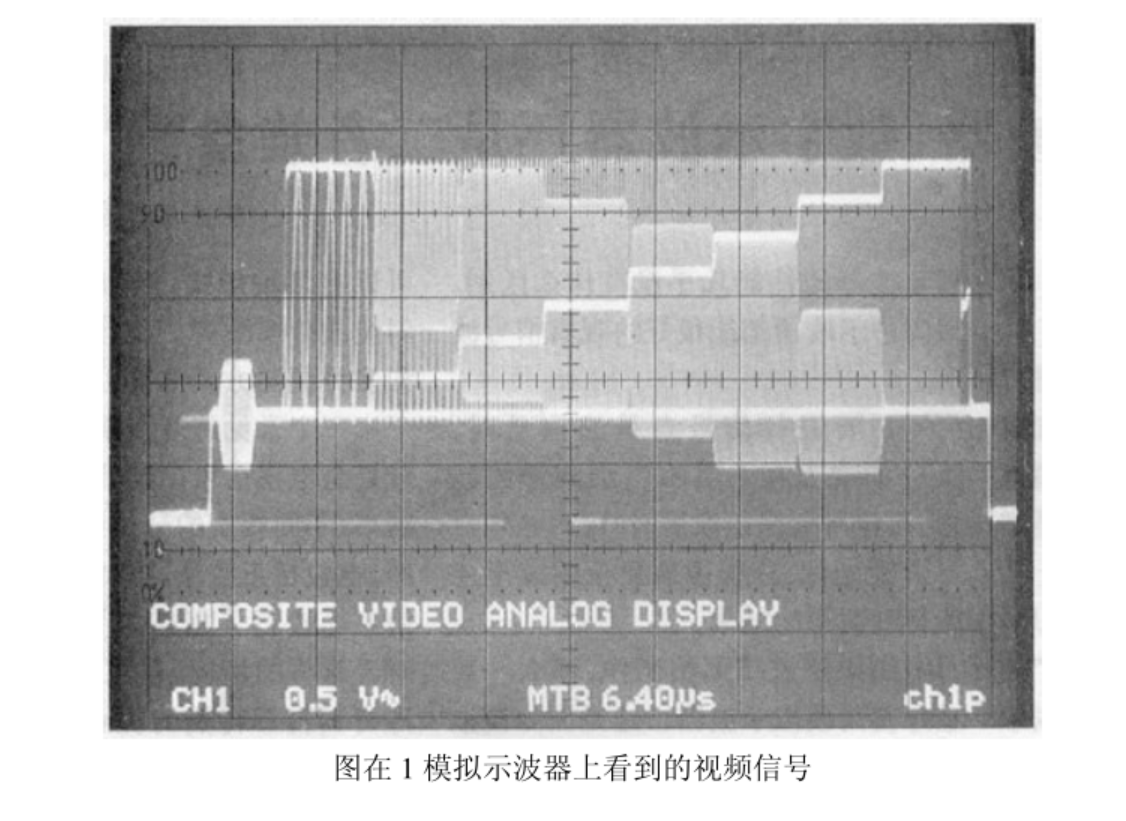

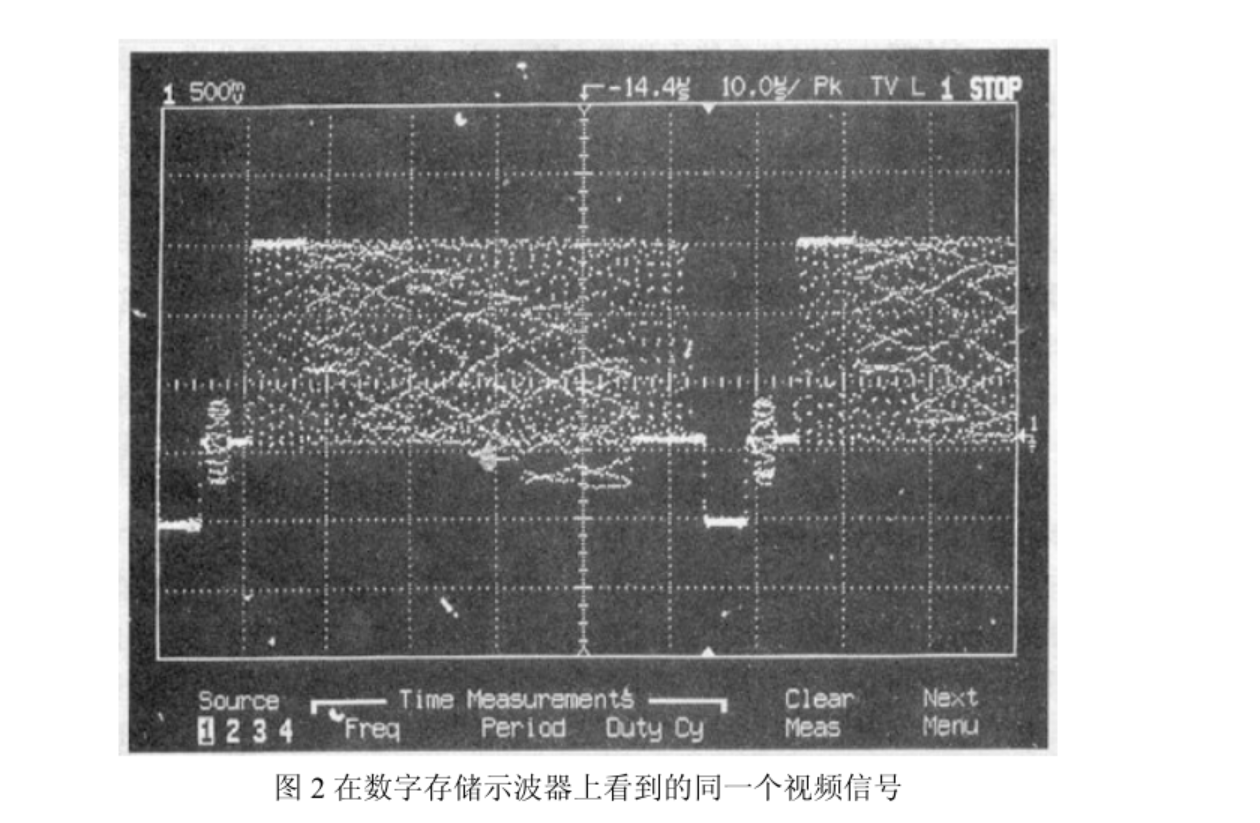

由于示波器具有很高的波形更新速率（第秒钟的扫描次数很高） ， 所以它能立即显示出对系统进行调整的果。使用 DSO 时， 由于其采样点数有限以及没有亮度的变化， 使得很多波形细节信息无法显示出来， 虽然有些DSO 可能具有两上或多个亮度层次， 但这只是相对意义上的区别， 再加上示波器有限的显示分辨率， 使它仍然不能重现模拟显示的效果。（图 1） 给出了使用模拟示波器显示全电视信号的情况。 请注意其中丰富的波形细节和亮度变化的情况。 （图 2） 给出的是在 DSO 的典型光栅扫描 CRT 上显示相同信号的情况

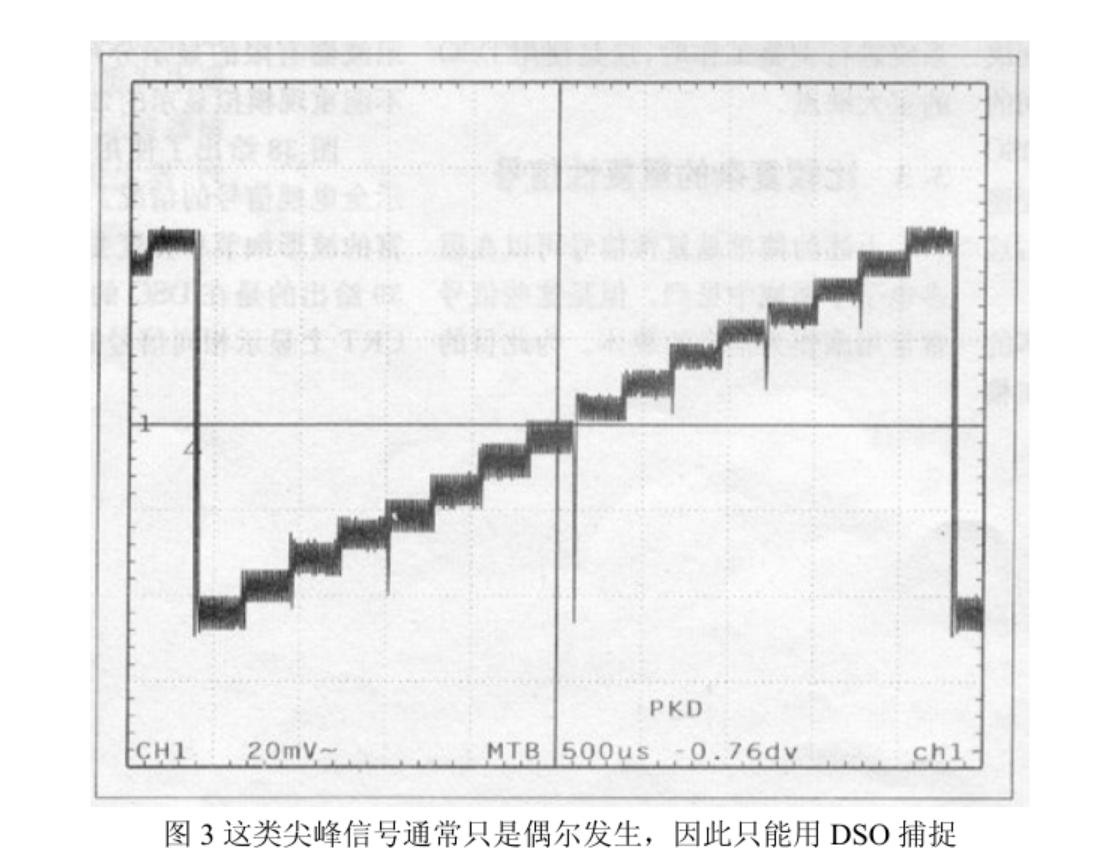

如果只要显示一行视频信号的小部分， 例如某一特定行中的 TV 发送测试信号、 图文电视数据或者某一特定行上的采色脉冲群， 那么最好 DSO。 如果使用模拟示波器， 则由于相对比较低的信号重复速率， 再加上要观察的信号部分本身时间很短， 很容易导致显示的画面太暗而难以看见。 而 DSO 则不论信号的重复速率高低具有一致的亮度， 因而能以很高的这度显示此信号。如果重复性的浅薄形中还包含着宽度很窄的尖峰或毛刺， 那么使用模拟示波器观察整个波形式是不可能看到这些类峰或毛刺的。 而当 DSO 时， 使用峰值检测就可以所这些尖峰显示出来（见图 3） 。
四、非重复性信号和瞬变
以前， 由于观察极为困难而且代价过高， 所以很多观察非重复性信号和瞬变的工作都不得不许诺了， 因为在那个时候， 观察这类的信号需要使用昂贵的模拟存储示波器、 照相机和长余辉示波管等。

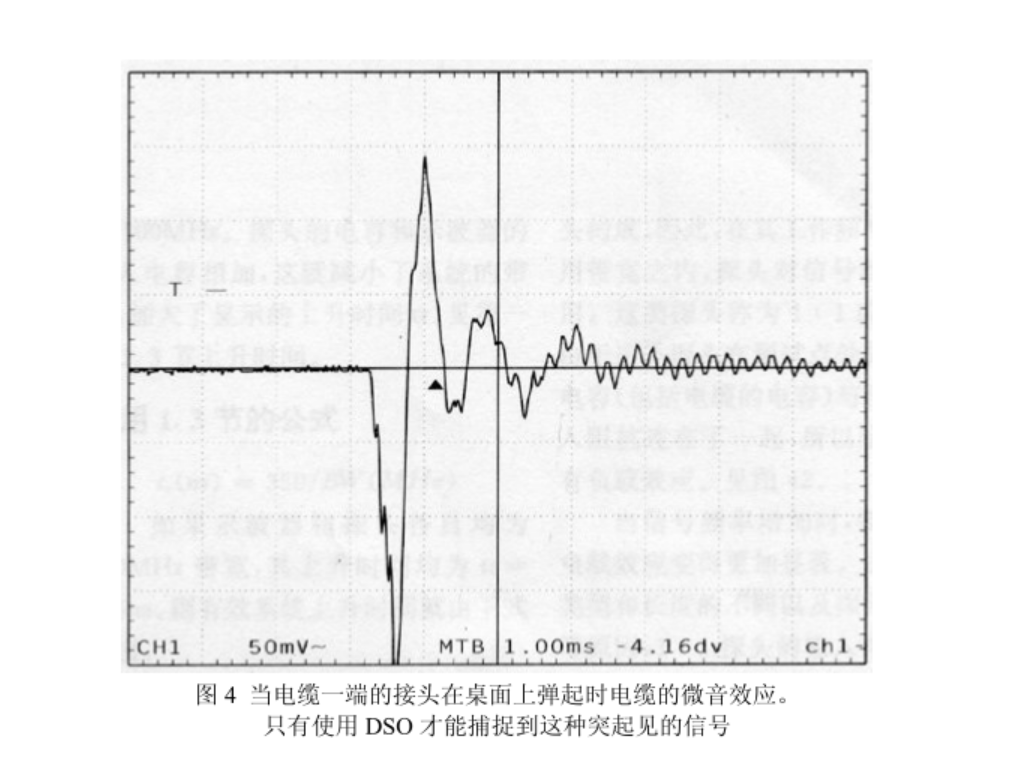

如果某一个事件只发生一次， 那么模拟示波器通常是不能应付的。 而这正是DSO 展示其强大能力的时机， DSO 能够捕捉这种罕见的一次性事件， 并且按照你的的希望长时间地将它显示出来。这种罕见的事件甚至可能是干扰的结果， 通过用干扰本身来触发， DSO 具有显示预触发信息的能力， 包括显示干扰的原因。图 4 显示的是当电缆一端的开路接在桌面上弹起时电缆的微音效应波形， 图中触发时刻用 Δ 符号来表示， 这个符号左边的波形信息就是预触发信息。
五、模拟示波器、 数字示波器,还是二者兼备
我们已经看到， 在日常工作中技术人员同时需要模拟示波器和数字存储示波器， 以便对他们工作中遇到的信号进行最好的观察， 在某些应用场合模拟示波器比较合适， 而在另一些场合 DSO 则是更好的选择。市场上见到的一些 DSO 号称具有"模拟示波器的外观和感觉"。 但这些都是纯粹的 DSO， 尽管其中有一些示波器的控制机构排列得和许多模拟示波器完全相同， 而另一些又具有很高扫描更新率以模仿真正的模拟示波器的能力。
或者，他们可能具有很高的采样速率而采集波形的记录长度都很有限， 从而不具备观察比较复杂的信号， 避免出现假象信号所需要的时间分辨率， 当然， 这些示波器不仅具有 DSO 的优点， 也具有 DSO 的全部缺点。值得庆幸的是， 现在有一种示波器能够真正的把模拟示波器和 DSO 两者的能力和优点结合于一台仪器。 这就是组合示波器， 组合示波器把一台高性能模拟示波器组合在一起， 并且能很容易的从一种工作模式转换到另一种工作模式。
技术人员选用了组合示波器就意味着， 只要有这台示波器就足够耻， 不管他的工作需求如何， 他的手边总有合适的工具。 当这台仪器设置成 DSO 时， 用户可以用它来进行自动参数， 测量， 存贮采集的波形进而制作硬考贝； 而同时， 当需要地时候还能具有模拟示波器的无限分辨率以及熟悉而可信的波形显示， 并且使用组合示波器时， 不管信号重复速率的高低， 都可获得最亮的显示， 换句话说，组合示波器使用得模拟示波器和 DSO 两者的精华兼备于一身。
