数字示波器整机的结构特点

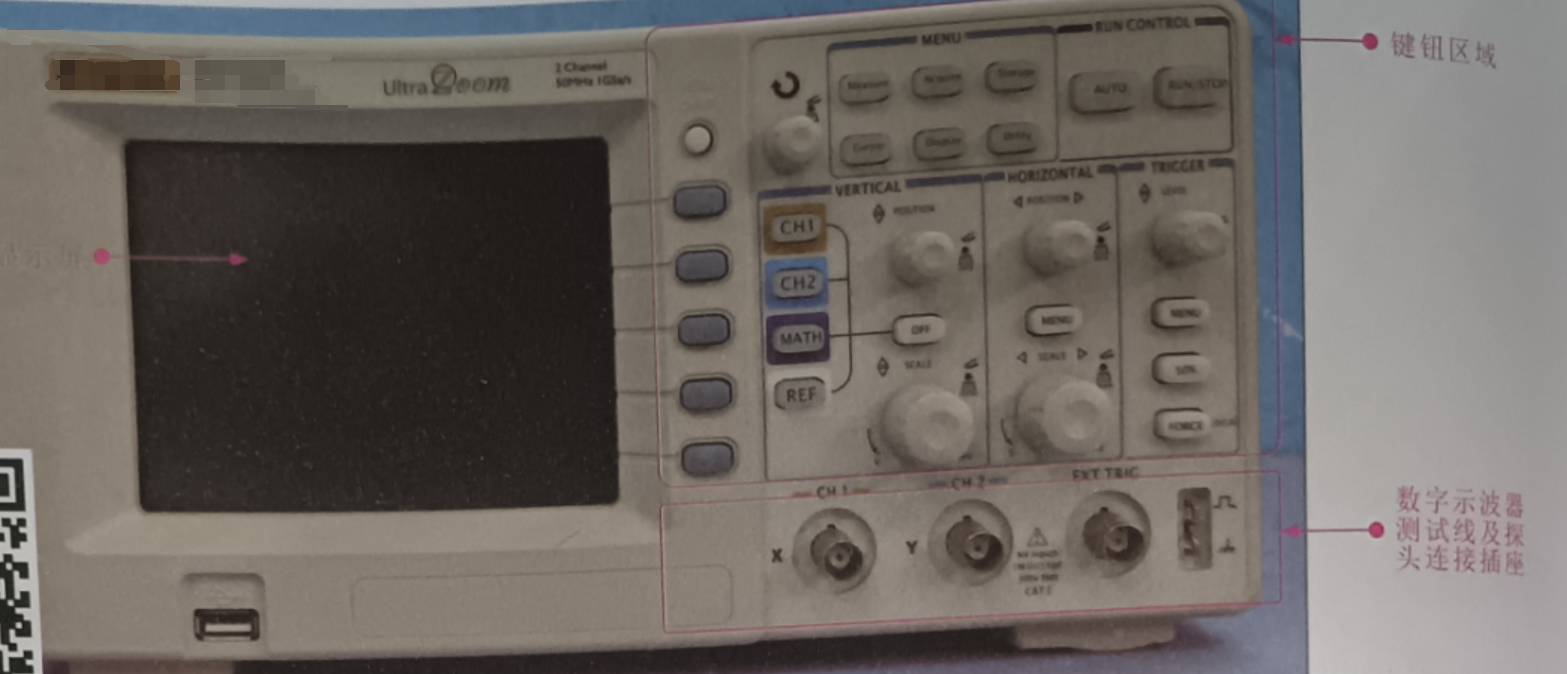

数字示波器一般都具有存储记忆功能，能存储记忆测量过程中任意时间的瞬时信号波形，可以捕捉信号变化的瞬间进行观测。如图所示，为典型数字示波器的整机结构。从图中可以看出，数字示波器分为左右两部分，左侧部分为信号波形及数据的显示屏部分，右侧部分是示波器的控制部分，包括键钮区域、探头连接区。
显示屏

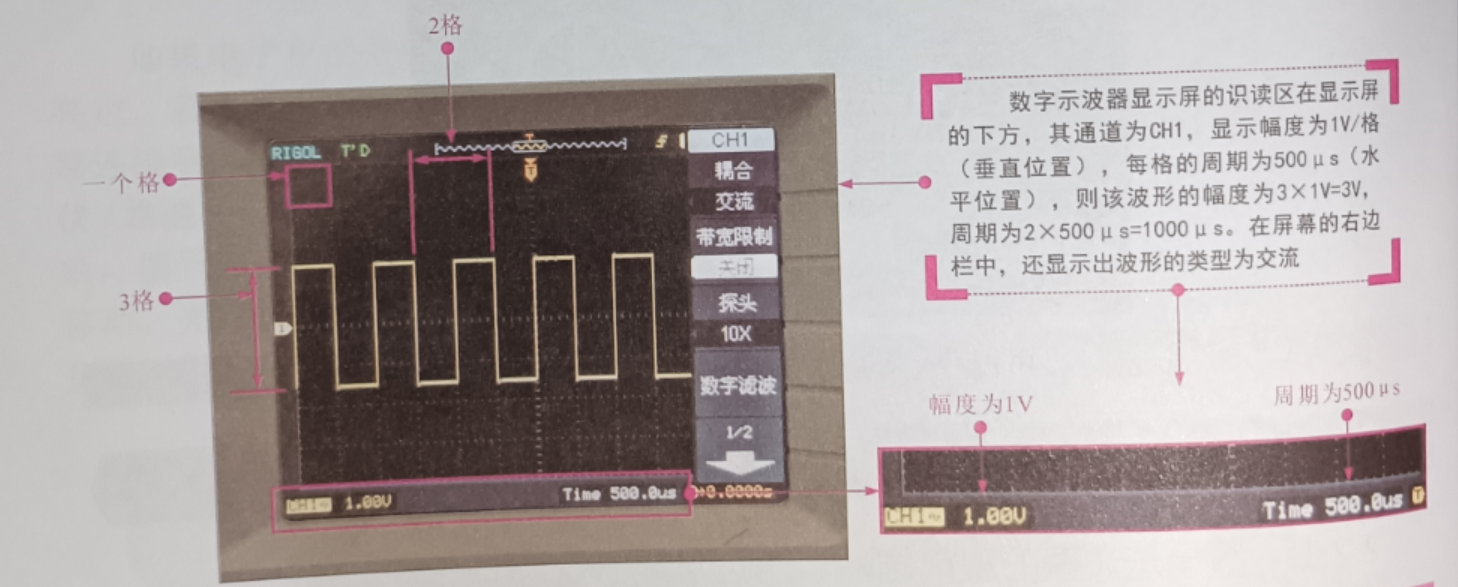

数字示波器的显示屏是显示测量结果和设备当前工作状态的部件，在测量前或测量过程中，参数设置、测量模式或设定调整等操作也是依据显示屏实现的。如图所示，为典型数字示波器的显示屏，可以看到，在显示屏上能够直接显示出波形的类型、屏幕每格表示的幅度、周期大小等，通过示波器屏幕上显示的数据可以很方便地读出波形的幅度和周期。
键区域
键钮区域是数字示波器的主要控制部分，每个键钮都有各自的功能，掌握每个键钮的功能是学习使用数字示波器的前提。在下一节中我们将以实际数字示波器为例详细介绍各键钮的功能应用。
探头连接区

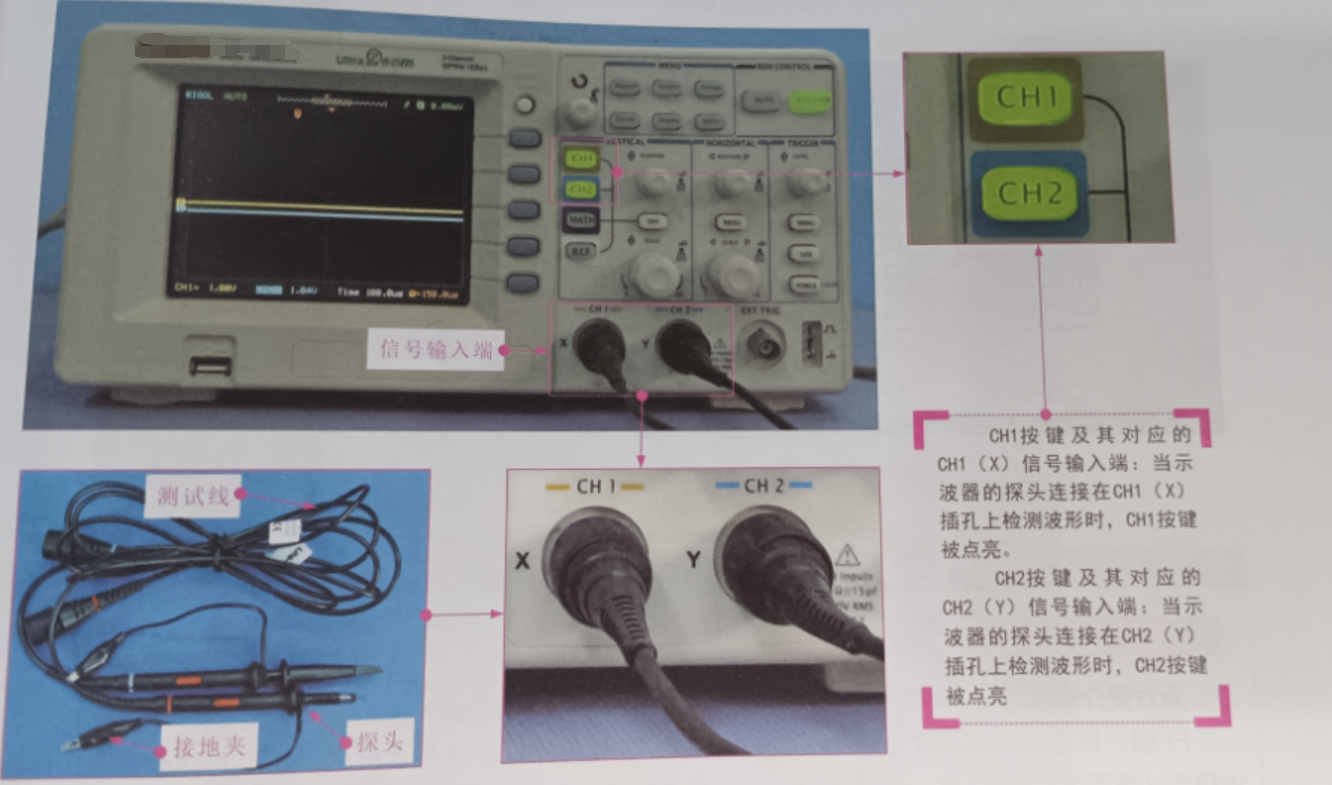

数字示波器的探头连接区是连接示波器测试探头的区域。探头连接区需要与键创区配合应用，相关模式设置应满足对应关系。例如，通道1(CHI 信号输入端)对应键盘钮区域的 CH1 按键，通道2(CH2 信号输入端) 对应键区域的 CH2 按键，如图所示。
数字示波器一般都具有存储记忆功能，能存储记忆测量过程中任意时间的瞬时信号波形，可以捕捉信号变化的瞬间进行观测。如图所示，为典型数字示波器的整机结构。从图中可以看出，数字示波器分为左右两部分，左侧部分为信号波形及数据的显示屏部分，右侧部分是示波器的控制部分，包括键钮区域、探头连接区。
显示屏
数字示波器的显示屏是显示测量结果和设备当前工作状态的部件，在测量前或测量过程中，参数设置、测量模式或设定调整等操作也是依据显示屏实现的。如图所示，为典型数字示波器的显示屏，可以看到，在显示屏上能够直接显示出波形的类型、屏幕每格表示的幅度、周期大小等，通过示波器屏幕上显示的数据可以很方便地读出波形的幅度和周期。
键区域
键钮区域是数字示波器的主要控制部分，每个键钮都有各自的功能，掌握每个键钮的功能是学习使用数字示波器的前提。在下一节中我们将以实际数字示波器为例详细介绍各键钮的功能应用。
探头连接区
数字示波器的探头连接区是连接示波器测试探头的区域。探头连接区需要与键创区配合应用，相关模式设置应满足对应关系。例如，通道1(CHI 信号输入端)对应键盘钮区域的 CH1 按键，通道2(CH2 信号输入端) 对应键区域的 CH2 按键，如图所示。
