快速了解光模块的眼图测试及使用设备！记得收藏保存！

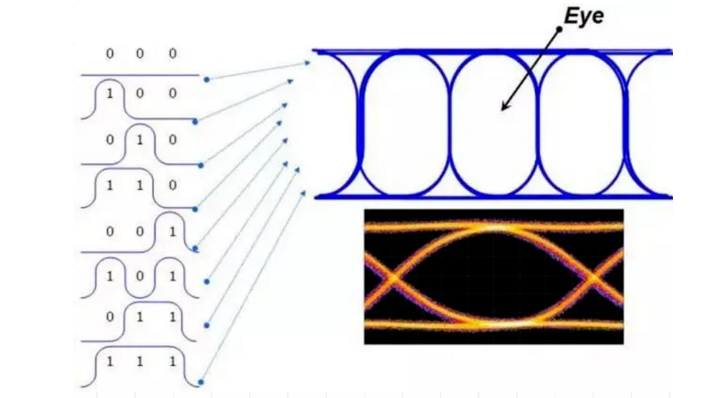

光模块眼图测试是一种常见的光学测试方法，用于衡量光模块在高速数传信号传输时的性能，通常用于测试光模块的透明性、传输距离以及离线储存性等参数。光模块眼图是指在高速数据传输时，利用示波器等设备采集的一段时间内的光电变位波形的交错图，它能够反映数据传输信号的质量和电路的干扰情况。眼图的名称来自于图像的外观类似于一个“眼睛”形状, 故称眼图。

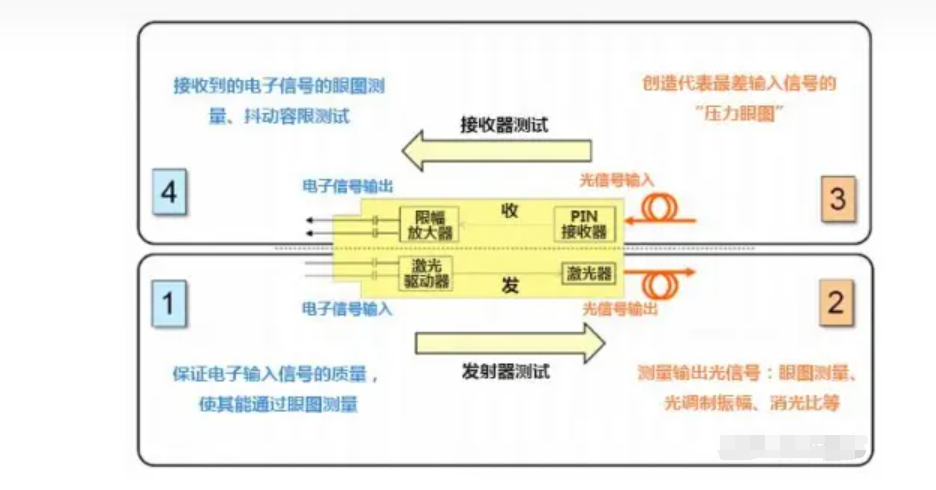

光模块眼图测试通常使用高速数字示波器和波形发生器进行测试，光模块通过光纤传输信号，交错信号波形通过示波器采集，然后通过眼图分析软件进行分析。通过对眼图的分析，可以计算出光模块的性能参数，如噪声，抖动，协方差等。这些参数可以帮助用户确定光模块的性能和响应时间, 作为性能优化和故障排除的依据，确保光模块在高速数据传输中的稳定性和可靠性。
光模块眼图测试是一项复杂的光学测试技术，需要专业的测试设备和高级的测试技能。因此，在进行光模块的眼图测试之前，建议用户充分了解测试的原理和方法，具备充分的测试和分析技能，并严格遵守相关的安全指引和测试规程。
下面是光模块眼图测试教程（仅供参考）
确认测试需求及设备
首先应当明确测试需求和所使用的设备，如测试的时钟速率、测量端测试点的位置、光模块类型等。对于高速串行数据传输，使用40G或100G的光模块需要一定的设备支持。
常见设备有高速示波器、波形发生器、光模块、光衰减器、光纤、时钟源、同步接收器等。其中光衰减器可用于调节输入的光信号强度。
连接测试设备并开启测试
将波形发生器、光模块和示波器分别连接好，确认设备供电及开启。一般而言，需要将波形发生器产生一个固定模式的数据流，将数据流调制在一个恒定的频率的信号载波上。如果要测试不同模式的数据流，需要在不同模式之间进行切换。输入端光信号强度应该适中，不要过强或过弱。
调整示波器采样速率及衰减控制
根据测试系统的时钟速率和光模块的性能要求，决定示波器的采样速率。通过示波器上的控制面板或软件来设置示波器的参数，如时钟速率、垂直和水平缩放、触发设置等，以获得最佳的测试结果。
开始测试并观察眼图
开启示波器并启动眼图测试，采集一段数据，观察眼图。眼图应该满足以下几点：
眼图的开口宽度越大，代表光模块传输的信号质量越好。
眼图的上升时间和下降时间应该越短越好。
通过调整测试参数、增加光衰减器的损耗、或更换其他测试设备，可以改进眼图的质量。
结束测试
测试结束时，将所有的设备恢复正常状态，并记录下测试结果。根据测试需求，可能需要进行进一步的数据分析和数据处理，如误码率测试（BER）等。
以上是一个很简单的光模块眼图测试教程。对于具体的测试需求和设备配置，需要根据情况进行调整和优化。此外，在进行测试时应注意防止眼睛受到光的伤害和安全工作。
光模块眼图测试（测试设备，仅供参考）
高速示波器：
Tektronix DPO/MSO70000DX系列示波器
Keysight 86100D Infiniium DCA-X系列眼图分析仪
Rohde&Schwarz R&S RTP 眼图分析仪
波形发生器：
Tektronix AWG7系列波形发生器
Keysight M8190A 高速任意波形发生器
光模块：
QSFP28光模块，例如Finisar FTL4C1QE1C、Oclaro LR4、QLogic QLE89xx-CU-CK等
光衰减器：
JDSU OLA-55可变光衰减器
EXFO FVA系列可变光衰减器
Anritsu MP1632A 固定光衰减器
光纤：
OM3或OM4多模光纤，例如Corning ClearCurve OM4、DRAKA 50/125 OM3、Sumitomo OM4等
SMF单模光纤，例如Corning SMF-28 Ultra、Fujikura FIM-SMF-28等
时钟源：
HP 81110A 165 MHz脉冲源
Agilent 33250A功能发生器
同步接收器：
Agilent E5867A高速数据接收器
注意： 上述设备清单仅供参考，具体参考型号和选型应根据测试需求、预算和供应商等因素而定。
光模块测试设备厂家（仅供参考）
Keysight Technologies
Keysight Technologies 是德科技是一家全球领先的电子测试和测量厂商，提供各种用于测试光模块眼图的设备，包括高速示波器、眼图分析仪、信号发生器、误码率测试仪等等。 Keysight的产品被广泛应用于数据中心、通信、航空航天、国防和各种电子设备的生产和测试中。
Anritsu Corporation
Anritsu Corporation 安立是一家日本的电子设备制造商，主要生产通讯检测、计量医疗和工业自动化设备。Anritsu的产品包括光模块眼图测试仪、误码率测试仪、高速数字信号发生器等，被广泛应用于通信、半导体、计算机等领域。
Tektronix, Inc.
Tektronix, Inc.泰克是一家美国的电子测试仪器制造商，提供各种光模块及高速数字通信测试仪器，包括高速示波器、误码率分析仪等，适用于光纤和有线网络、通信和计算机、航空航天和国防等应用场合。
Rohde & Schwarz
Rohde & Schwarz 罗德与施瓦茨公司是一家德国电子设备制造商，专注于生产高端通信和测试设备。其产品涉及广泛的应用领域，如移动通信、卫星通信、广播、无线电与无线电监测、安全性检查等。Rohde & Schwarz的眼图测试仪器采用独特的数字信号处理技术，可帮助用户获得精确的测量结果。
EXFO Inc.
EXFO Inc.是一家加拿大的电子设备制造商，主要专注于光学测量和测试技术。EXFO的产品包括光模块眼图测试仪、光纤测试仪、光衰减器等，应用于有线和无线网络、制造商和运营商、国防和安全等广泛场合。
这些厂家都是行业中的龙头企业，拥有丰富的经验和广泛的服务网络，也可以根据自己需求联系进行咨询选购。
光模块眼图测试是一种常见的光学测试方法，用于衡量光模块在高速数传信号传输时的性能，通常用于测试光模块的透明性、传输距离以及离线储存性等参数。光模块眼图是指在高速数据传输时，利用示波器等设备采集的一段时间内的光电变位波形的交错图，它能够反映数据传输信号的质量和电路的干扰情况。眼图的名称来自于图像的外观类似于一个“眼睛”形状, 故称眼图。
光模块眼图测试通常使用高速数字示波器和波形发生器进行测试，光模块通过光纤传输信号，交错信号波形通过示波器采集，然后通过眼图分析软件进行分析。通过对眼图的分析，可以计算出光模块的性能参数，如噪声，抖动，协方差等。这些参数可以帮助用户确定光模块的性能和响应时间, 作为性能优化和故障排除的依据，确保光模块在高速数据传输中的稳定性和可靠性。
光模块眼图测试是一项复杂的光学测试技术，需要专业的测试设备和高级的测试技能。因此，在进行光模块的眼图测试之前，建议用户充分了解测试的原理和方法，具备充分的测试和分析技能，并严格遵守相关的安全指引和测试规程。
下面是光模块眼图测试教程（仅供参考）
确认测试需求及设备
首先应当明确测试需求和所使用的设备，如测试的时钟速率、测量端测试点的位置、光模块类型等。对于高速串行数据传输，使用40G或100G的光模块需要一定的设备支持。
常见设备有高速示波器、波形发生器、光模块、光衰减器、光纤、时钟源、同步接收器等。其中光衰减器可用于调节输入的光信号强度。
连接测试设备并开启测试
将波形发生器、光模块和示波器分别连接好，确认设备供电及开启。一般而言，需要将波形发生器产生一个固定模式的数据流，将数据流调制在一个恒定的频率的信号载波上。如果要测试不同模式的数据流，需要在不同模式之间进行切换。输入端光信号强度应该适中，不要过强或过弱。
调整示波器采样速率及衰减控制
根据测试系统的时钟速率和光模块的性能要求，决定示波器的采样速率。通过示波器上的控制面板或软件来设置示波器的参数，如时钟速率、垂直和水平缩放、触发设置等，以获得最佳的测试结果。
开始测试并观察眼图
开启示波器并启动眼图测试，采集一段数据，观察眼图。眼图应该满足以下几点：
眼图的开口宽度越大，代表光模块传输的信号质量越好。
眼图的上升时间和下降时间应该越短越好。
通过调整测试参数、增加光衰减器的损耗、或更换其他测试设备，可以改进眼图的质量。
结束测试
测试结束时，将所有的设备恢复正常状态，并记录下测试结果。根据测试需求，可能需要进行进一步的数据分析和数据处理，如误码率测试（BER）等。
以上是一个很简单的光模块眼图测试教程。对于具体的测试需求和设备配置，需要根据情况进行调整和优化。此外，在进行测试时应注意防止眼睛受到光的伤害和安全工作。
光模块眼图测试（测试设备，仅供参考）
高速示波器：
Tektronix DPO/MSO70000DX系列示波器
Keysight 86100D Infiniium DCA-X系列眼图分析仪
Rohde&Schwarz R&S RTP 眼图分析仪
波形发生器：
Tektronix AWG7系列波形发生器
Keysight M8190A 高速任意波形发生器
光模块：
QSFP28光模块，例如Finisar FTL4C1QE1C、Oclaro LR4、QLogic QLE89xx-CU-CK等
光衰减器：
JDSU OLA-55可变光衰减器
EXFO FVA系列可变光衰减器
Anritsu MP1632A 固定光衰减器
光纤：
OM3或OM4多模光纤，例如Corning ClearCurve OM4、DRAKA 50/125 OM3、Sumitomo OM4等
SMF单模光纤，例如Corning SMF-28 Ultra、Fujikura FIM-SMF-28等
时钟源：
HP 81110A 165 MHz脉冲源
Agilent 33250A功能发生器
同步接收器：
Agilent E5867A高速数据接收器
注意： 上述设备清单仅供参考，具体参考型号和选型应根据测试需求、预算和供应商等因素而定。
光模块测试设备厂家（仅供参考）
Keysight Technologies
Keysight Technologies 是德科技是一家全球领先的电子测试和测量厂商，提供各种用于测试光模块眼图的设备，包括高速示波器、眼图分析仪、信号发生器、误码率测试仪等等。 Keysight的产品被广泛应用于数据中心、通信、航空航天、国防和各种电子设备的生产和测试中。
Anritsu Corporation
Anritsu Corporation 安立是一家日本的电子设备制造商，主要生产通讯检测、计量医疗和工业自动化设备。Anritsu的产品包括光模块眼图测试仪、误码率测试仪、高速数字信号发生器等，被广泛应用于通信、半导体、计算机等领域。
Tektronix, Inc.
Tektronix, Inc.泰克是一家美国的电子测试仪器制造商，提供各种光模块及高速数字通信测试仪器，包括高速示波器、误码率分析仪等，适用于光纤和有线网络、通信和计算机、航空航天和国防等应用场合。
Rohde & Schwarz
Rohde & Schwarz 罗德与施瓦茨公司是一家德国电子设备制造商，专注于生产高端通信和测试设备。其产品涉及广泛的应用领域，如移动通信、卫星通信、广播、无线电与无线电监测、安全性检查等。Rohde & Schwarz的眼图测试仪器采用独特的数字信号处理技术，可帮助用户获得精确的测量结果。
EXFO Inc.
EXFO Inc.是一家加拿大的电子设备制造商，主要专注于光学测量和测试技术。EXFO的产品包括光模块眼图测试仪、光纤测试仪、光衰减器等，应用于有线和无线网络、制造商和运营商、国防和安全等广泛场合。
