使用 86100D 示波器主机的方法如下：
• 首先，你需要选择合适的模块，如 86105C，来配合 86100D 示波器主机进行光电信号的测试和分析。不同的模块有不同的带宽、输入端口和功能，你可以根据你的测试需求来选择。
• 其次，你需要将模块安装在 86100D 示波器主机的插槽中，确保模块和主机之间的连接牢固。你可以在示波器屏幕上看到模块的型号和状态。
• 然后，你需要将信号源连接到模块的输入端口，选择合适的光纤类型、波长、电压范围和阻抗。你可以使用示波器面板上的按钮或触摸屏来进行设置。
• 接着，你需要打开示波器的电源，按下模块面板上的 AUTOSETUP 按钮，让示波器自动设置最佳的触发、时基和垂直参数。你也可以手动调整这些参数来优化信号的显示。

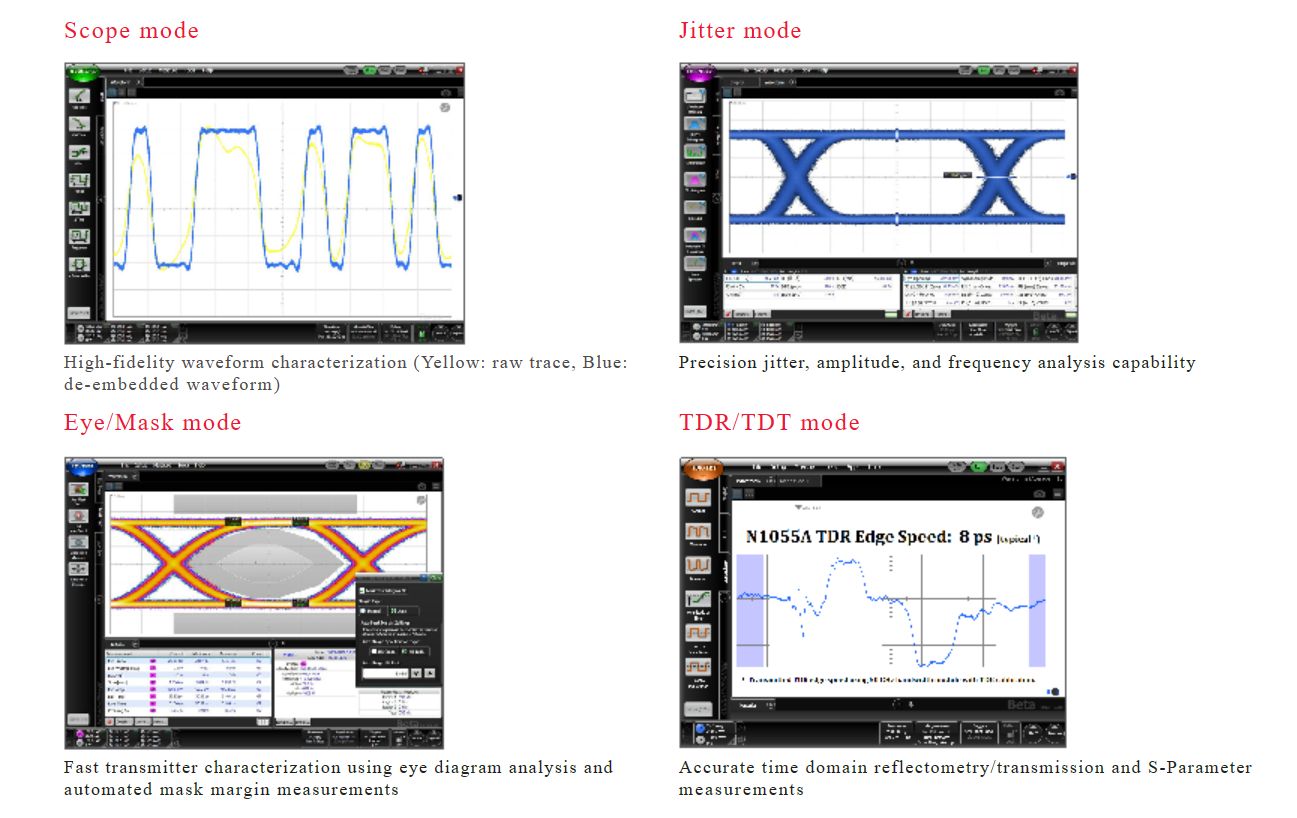

• 最后，你可以在示波器屏幕上观察信号的波形，使用示波器的菜单选项进行时域测量、频谱分析、眼图分析等功能。你也可以保存、打印或导出测试数据和图片。

86100D是一款宽带宽示波器主机，可以通过不同的方式连接到计算机上。可以选择以下几种连接方式：

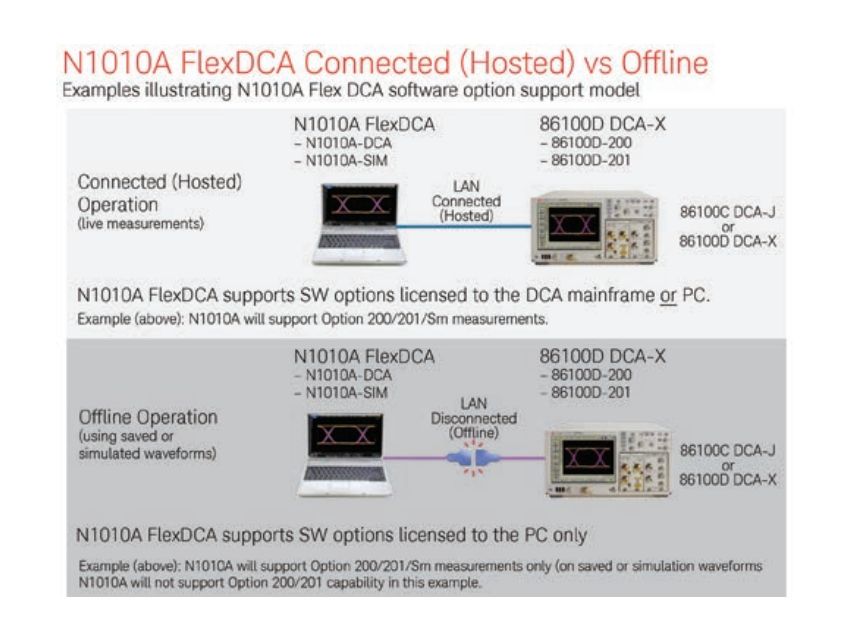

• LAN连接：您可以使用网线将86100D的LAN端口连接到计算机的LAN端口，或者通过路由器或交换机进行连接。需要在86100D和计算机上设置合适的IP地址和子网掩码，以便进行通信。还需要在86100D上打开SCPI服务器功能，以便接收远程编程命令。可以使用FlexDCA软件或其他支持VISA的软件，通过LAN向86100D发送SCPI命令。
USB连接：可以使用USB线将86100D的USB端口连接到计算机的USB端口。需要安装Keysight IO Libraries Suite软件，以便识别86100D并分配一个VISA地址。可以使用FlexDCA软件或其他支持VISA的软件，通过USB向86100D发送SCPI命令。
• GPIB连接：如果86100D具有GPIB选项，可以使用GPIB线将86100D的GPIB端口连接到计算机的GPIB卡或转换器。需要在86100D和计算机上设置合适的GPIB地址，以便进行通信。还需要根据您的86100D的配置模式（标准模式或遗留模式），选择不同的编程指南和命令集。可以使用FlexDCA软件或其他支持VISA的软件，通过GPIB向86100D发送SCPI命令。希望这些信息对您有所帮助。

Keysight 86100D-9FP PAM-N 分析软件。该软件可以提供全面的光和电 PAM-4 信号分析，帮助工程师应用 Keysight 86100D DCA-X 示波器平台完成快速且精确的 PAM-4（4 电平脉冲幅度调制）信号测试和验证。

信息时代，人们需要丰富的内容和快速访问能力，因此数据中心网络带宽始终面临重大压力。简单地提高元器件速度无法满足上述需求。PAM-4 属于多电平信令，目的是增加高速数字通信链路的数据传输量。例如，PAM-4 设计能够支持 100Gb 到 400Gb 的以太网速度。

多家行业组织和标准机构正在应用或积极考虑采用 PAM-4 技术，以便实现下一代速度，并且相比传统非归零（NRZ）信令提升指定通道带宽的数据速率。传统 NRZ 测量算法可一部分用在PAM-4测试中，但PAM-4 信号自身的独特性需要特定的算法，以及特定的参数测量。
