DSA8300/DSA8200采样示波器: 10G/25G/40G/100G的测试方案

2023-08-18
浏览次数:1136次

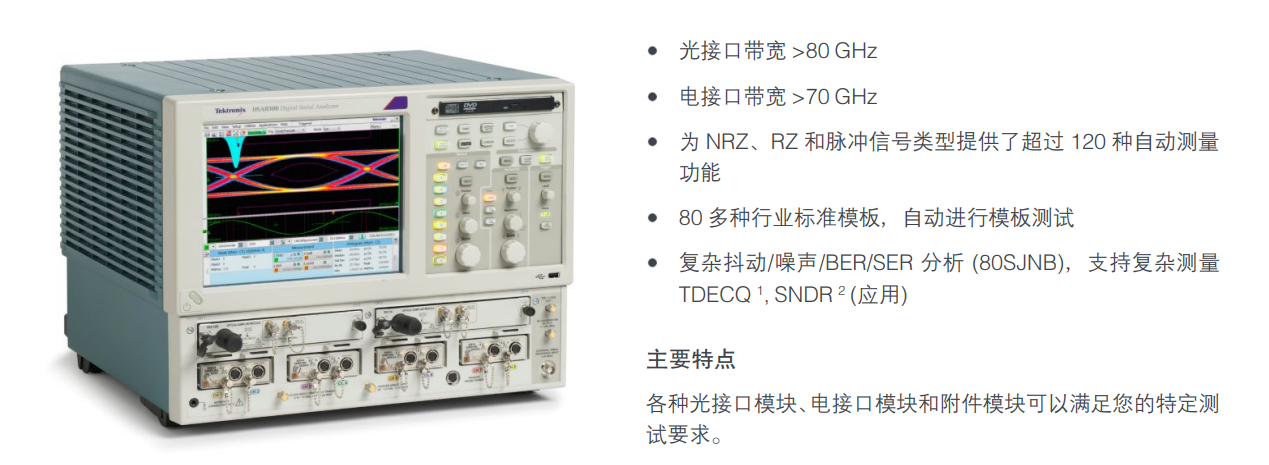

Tektronix DSA8300/DSA8200采样示波器基础及应用


• 带宽高达80GHz以上 进行高速的周期脉冲测试 进行高速的串行数据分析

• 噪声低、高垂直分辨率(14bit) 进行高速的眼图测试以及噪声分析。

• 超低的触发抖动(使用82A04的模块使触发抖动减少至200fs) 进行高速的串行数据抖动分析


使用Tektronix DSA8300/DSA8200能完成什么测试


•  S参数测量:DSA8300/DSA8200可以对当前和各种新兴标准的1 Gb/s到12.5 Gb/s串行数据率,实现准确且可重复的S参数测量,包括插入损耗、回波损耗、群延迟、相位和幅度不平衡等。


•  眼图和眼图轮廓:DSA8300/DSA8200可以利用80Cxx系列模块的低噪声和高分辨率,以及80SJNB软件的先进算法,对高速信号进行眼图和眼图轮廓的获取和分析,从而分离出抖动和噪声的各个成分,并计算误码率和三维眼图轮廓。

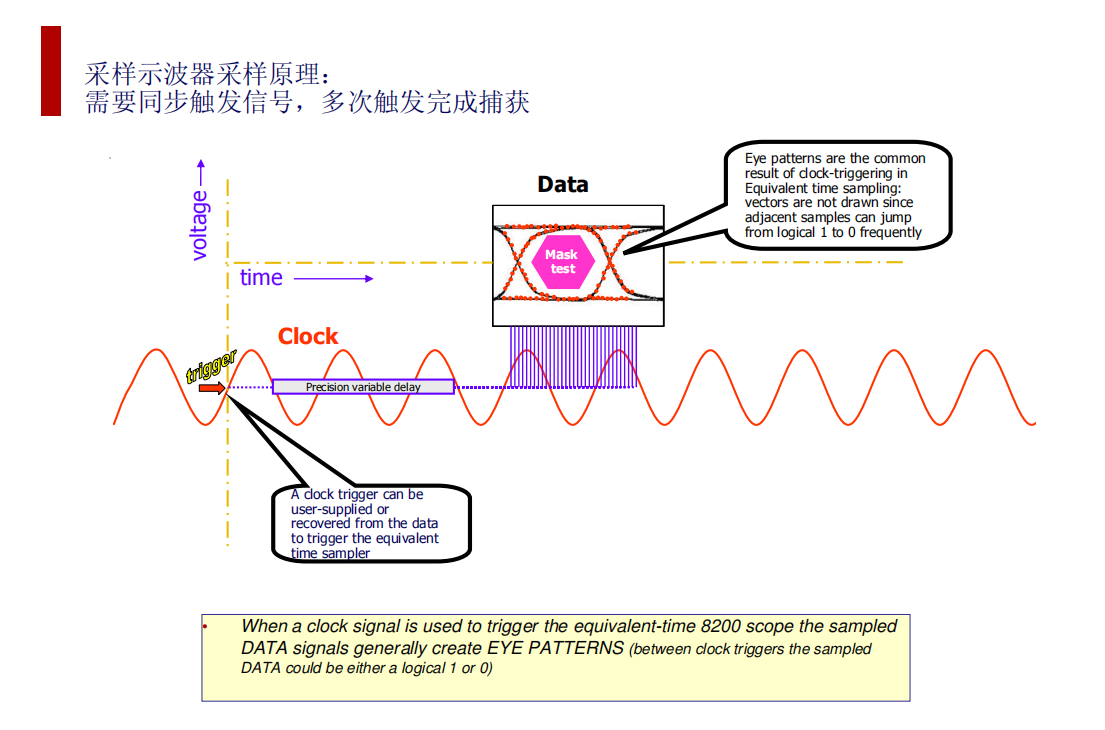

•  时钟恢复:DSA8300/DSA8200可以使用80A05电气时钟恢复模块或82A04相位参考模块,对电气或光学信号进行时钟恢复,并提供内部触发信号。这些模块可以支持触发模式和自由运行模式,以及扩频时钟(SSC)操作。


•  TDR/TDT测量:DSA8300/DSA8200可以使用80E09或80E07双通道TDR/TDT模块,对电气信号进行反射或透射的时域测量,从而检测信号路径中的阻抗不匹配、串扰、传输线长度等参数。

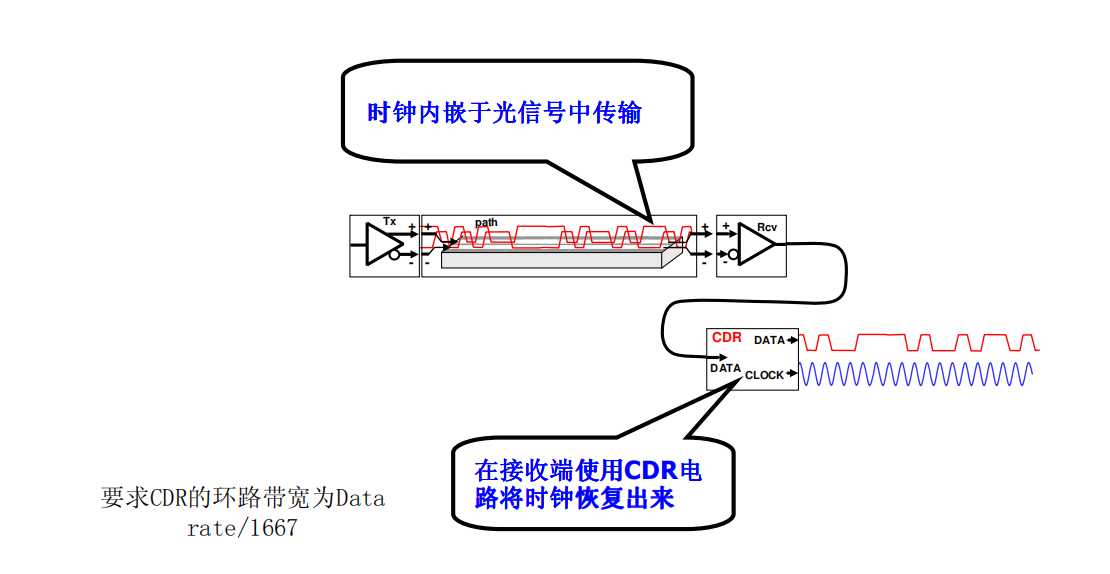

光接口物理层测试:对CRU的要求

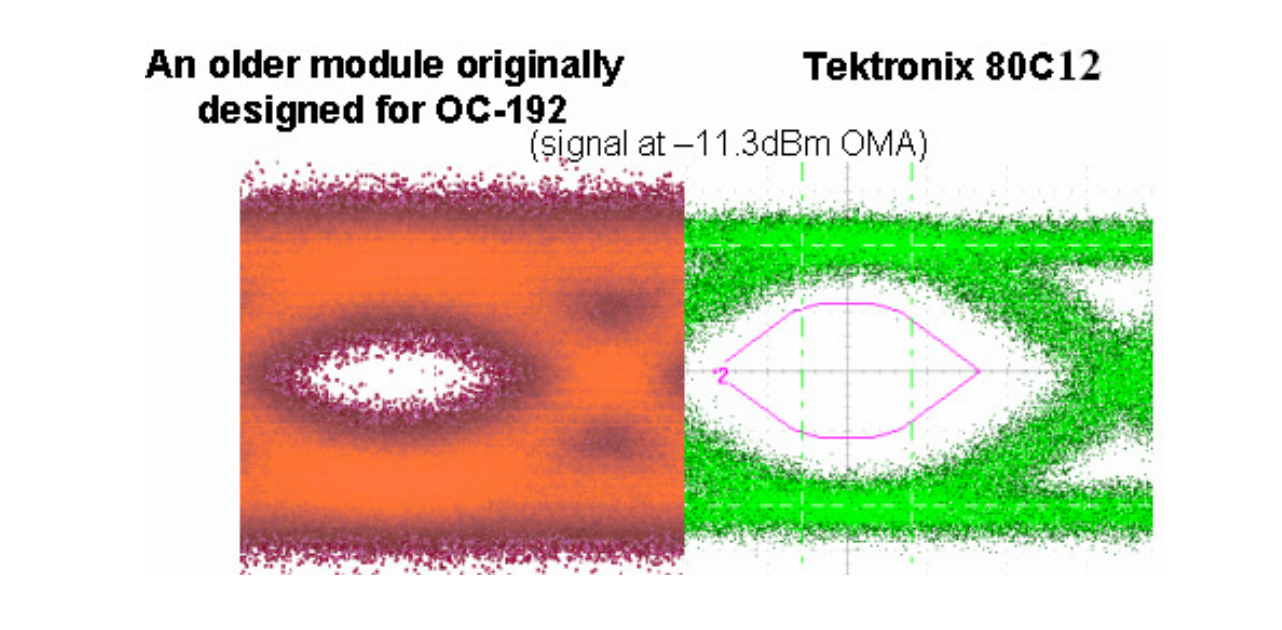

光接口物理层测试:噪声/灵敏度要求


在测试小功率光模块或者超长波长光模块时,DUT的光功率会很小。所 以模块的噪声必须很低灵敏度很高,达到一定的信噪比,测试的结果才 能准确,而显示出来的信号噪声是真正属于信号的,而不是模块自身的 噪声

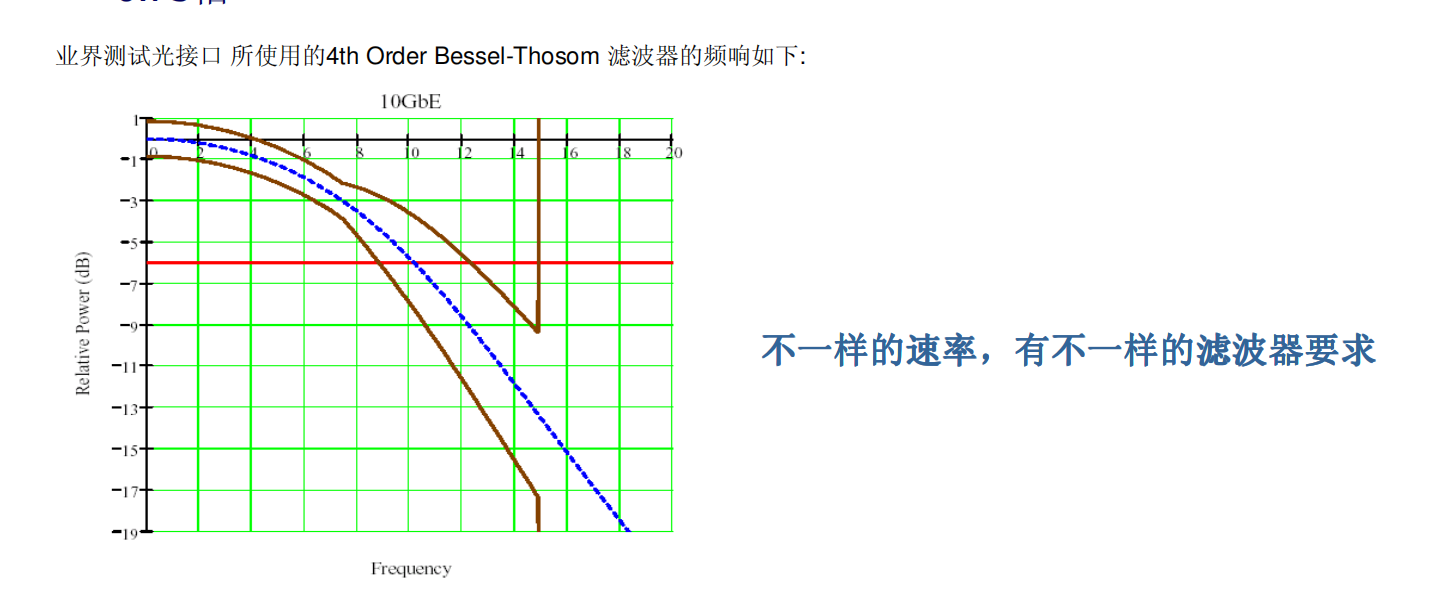

光接口物理层测试:对滤波器的要求


测试眼图模板时, 需要使用Optical Reference Receiver 光参考接收器 (O/E + Filter), 信号首先经光电转换, 然后经4th Order Bessel-Thomson  滤波器过滤, 按业界规范要求, 此滤波器的带宽要是被测信号速率的 0.75倍。

光接口物理层测试:对波长的要求


• 目前,按照光信号在光纤中的传播方式有单模与多模之分;其波 长也不一样。主流的波长有780、850、1310、1550nm

• 单模:9um光纤直径,波长多为1310、1550nm

• 多模:62.5um光纤直径,波长多为780、850nm

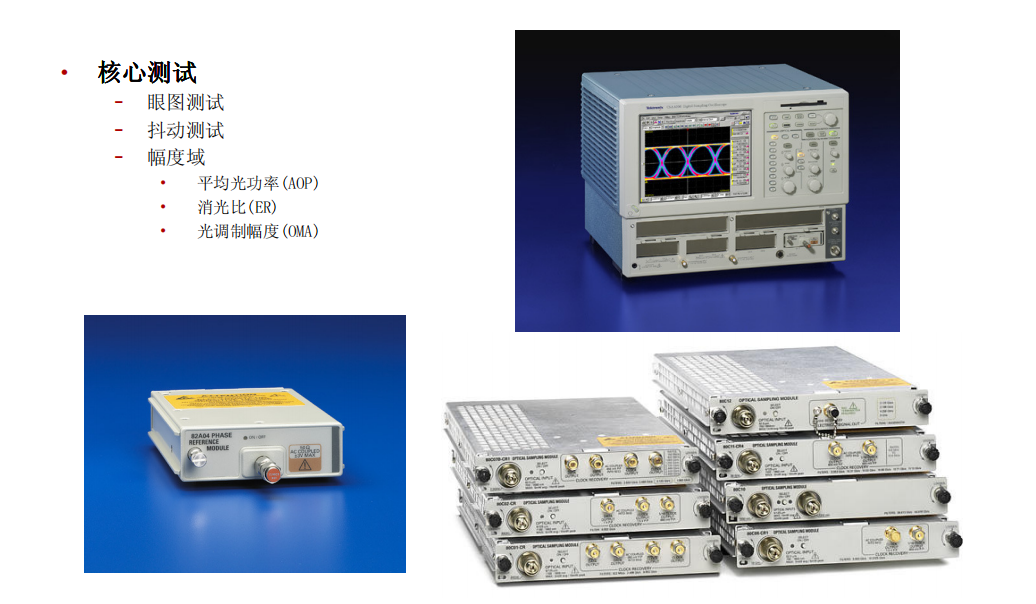

泰克10G/25G/40G/100G的测试方案----模块概览


155 Mb/s to 12+ Gb/s Optical Test


  • 80C07B  2.5 GHz BroadWavelength Multirate 155 Mb/s to 2.5 Gb/s Optical Module

  • 80C12  Up to 10GHzBroadWavelengthMultirate 1 Gb/s to 10 Gb/s Optical Module

  • 80C08C  10 GHz Broad Wavelength Multirate 10 Gb/s Optical Module

  • 80C11 30 GHz Long Wavelength Multirate 10 Gb/s Optical Module 40 Gb/s and 100 Gb/s Optical Test 80C10B Multirate Datacom and Telecom 40 Gb/s and 100 Gb/s


10/40/100GbE Optical Compliance testing in ONE  Instrument


Tektronix DSA8200/DSA8300  Opt. JNB  + 80C08C-CR4  + 80C10B-F1 + 82A04 & 80A06



The only ALL-IN-ONE single instrument solution with:

• All reference receiver Filters from 8.5Gb/s thru 44.5Gb/s

• Highest repeatability & best sensitivity

• Integrated Clock Recovery @ 10G

• SMF and MMF support @ 10G

• 200 fs RMS timebase stability

• 4x fast acquisition throughput over alternative

• Jitter, Noise, and BER Analysis • Calibrated Extinction-Ratio measurements @ 10G

• Differential electrical 50 GHz optional (no module swap needed)
