N1090A和N1092/4采样示波器:高精度、低成本的光电波形分析解决方案
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

N1090A和N1092/4采样示波器:高精度、低成本的光电波形分析解决方案

2023-09-11
浏览次数:277次

如果您是从事光通信或高速数字电路设计的工程师,您一定知道光电波形分析是验证光发射机和电路性能的重要手段。光电波形分析可以帮助您测量眼图、抖动、消光比、交叉干扰、信噪比等关键参数,以确保您的产品符合行业标准和客户要求。


但是,传统的光电波形分析仪器往往价格昂贵、体积庞大、操作复杂,不适合在制造和研发环境中使用。而且,随着数据速率和波特率的不断提高,传统的仪器可能无法满足新的测试需求,例如PAM-4信号的分析。

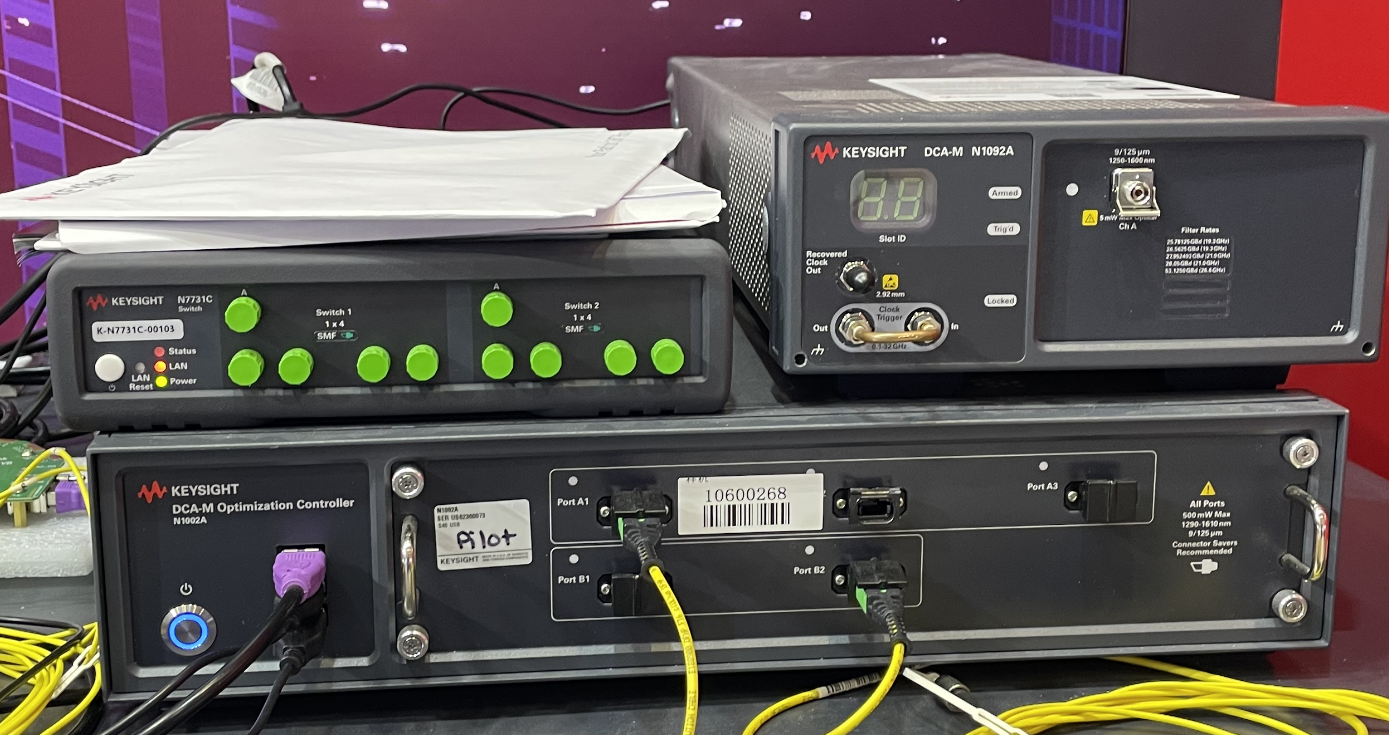

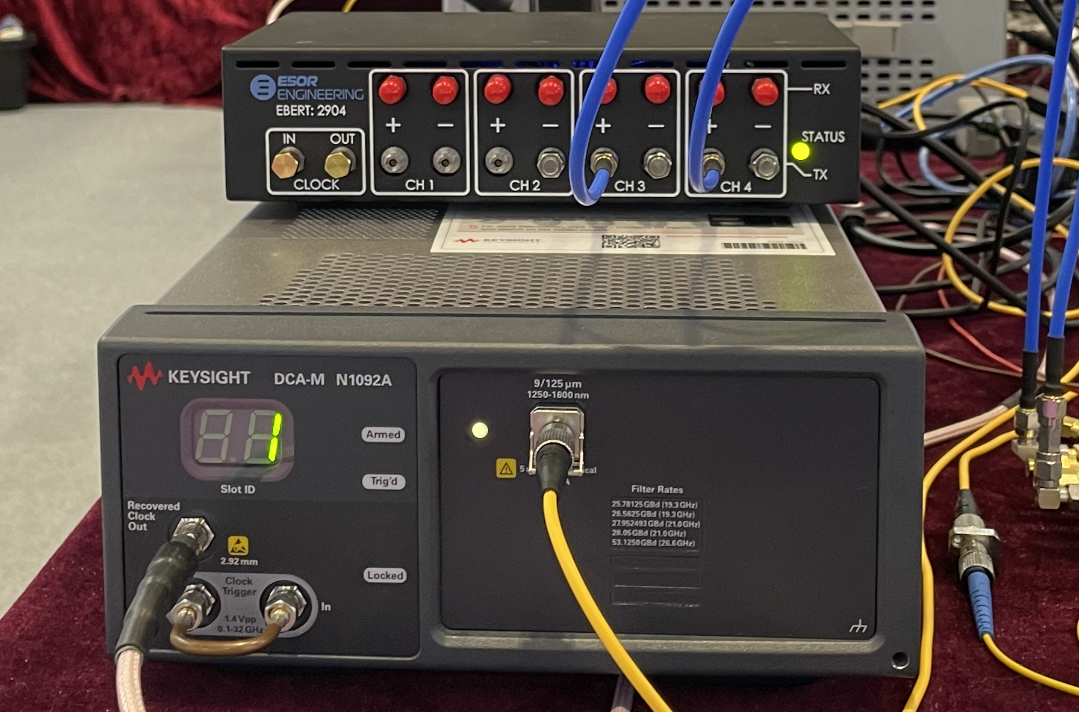

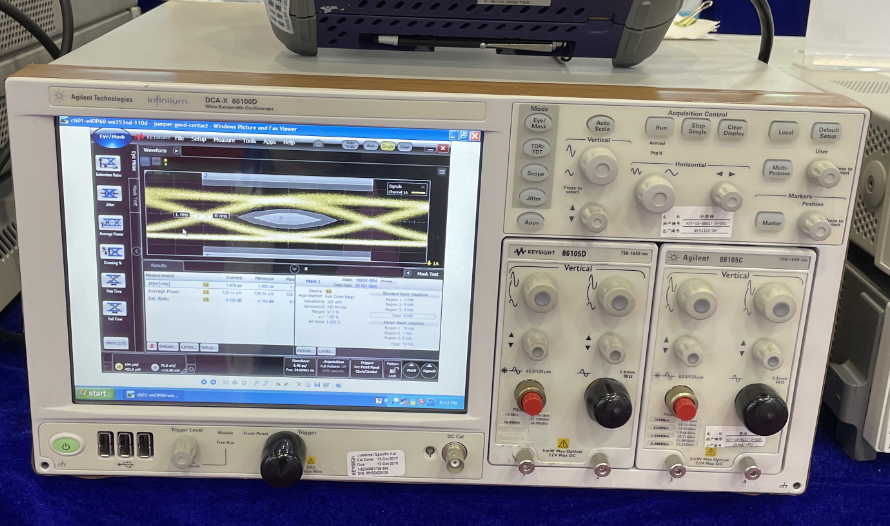

为了解决这些问题,是德N1090A和N1092/4采样示波器系列,这是一款高精度、低成本的光电波形分析解决方案,支持从1 Gb/s到53 GBaud的数据速率和波特率。N1090A和N1092/4采样示波器继承了是德科技86100数字通信分析仪(DCA)的优良品质,同时采用了小型化的设计,方便用户在不同的场合使用。

N1090A和N1092/4采样示波器的特点


N1090A和N1092/4采样示波器具有以下几个主要特点:


•  非常低的噪声和抖动:N1090A和N1092/4采样示波器配有低噪声、高灵敏度且经过校准的参考接收机,可对750 nm到1630 nm波长的多模和单模信号进行测试。N1090A的噪声低至1 µW,而N1092/4的噪声则低至4 µW,可以确保测试系统能够支持极高的动态测量范围。N1092/4的灵敏度明显优于86100系统,因此在PAM-4波形分析方面是更为出色的解决方案。


•  快速采样率,可实现高吞吐量:N1090A和N1092/4采样示波器具有快速的采样率,可以提高测试效率和吞吐量。与86100相比,使用N1090A时,测试速度可提升50%,而使用N1092/4时,由于采样率显著提升,测量速度可能会提升至300%。

•  功能强大的FlexDCA用户界面:N1090A和N1092/4采样示波器的用户界面和操作系统与86100D现代化的FlexDCA界面完全相同。用户可在自己的PC上运行N1010A FlexDCA软件,并通过简单的USB 2.0或3.0连接轻松控制N1090A和N1092/4。FlexDCA界面提供了丰富的测量功能和分析工具,例如眼图模板、消光比、抖动分析、幅度分析、RIN测量、Infinisim波形转换等,可以帮助用户全面分析光电波形。


•  灵活的配置和升级选项:N1090A和N1092/4采样示波器提供了多种配置和升级选项,以满足不同的测试需求。例如,N1090A提供了五种不同的参考接收机滤波器选项,用户可以根据需要选择其中一个。N1092/4提供了多种光通道和电通道的组合,用户可以根据需要选择单通道或双通道的配置。此外,用户还可以选择码型锁定触发硬件、脉冲响应校正、扩展光通道的工作范围等选项,以增强N1090A和N1092/4的性能和功能。


N1090A和N1092/4采样示波器的应用


N1090A和N1092/4采样示波器适用于以下几种应用场景:


•  光发射机合规性测试:N1090A和N1092/4采样示波器可以在1.244 Gb/s到53 GBaud的各种标准数据速率下执行全面的光发射机合规性测试,包括眼图、抖动、消光比、交叉干扰等参数。N1090A和N1092/4采样示波器的参考接收机符合行业规范,适用于验证与标准的合规性。

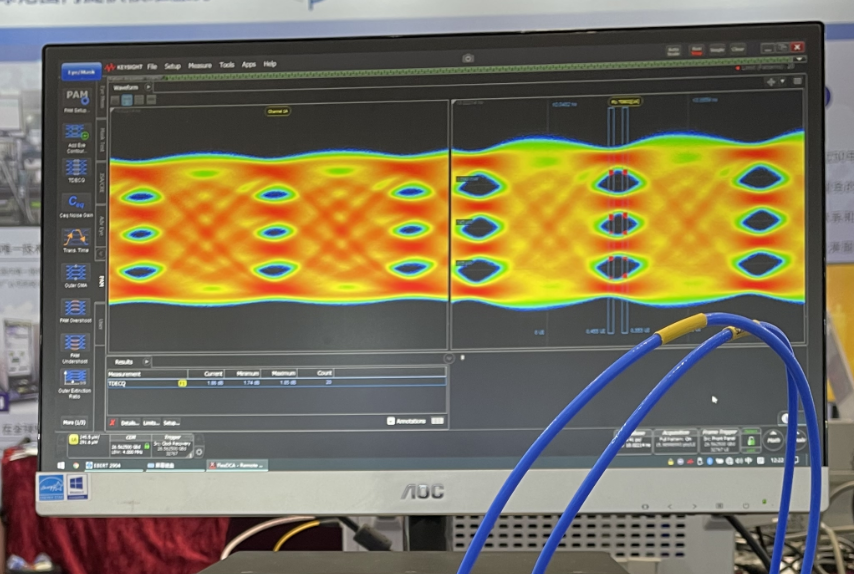

•  PAM-4信号分析:PAM-4是一种新兴的信号调制方式,可以提高数据传输速率,但也带来了更高的测试难度。N1092/4采样示波器可以支持对26 GBaud和53 GBaud PAM-4信号进行测量,具有高灵敏度、低噪声、高动态范围等优点。用户可以使用FlexDCA界面提供的PAM-N分析工具,对PAM-4信号进行眼图、误码率、线性失真、非线性失真等参数的测量和分析。

•  高速数字电路设计:N1090A和N1092/4采样示波器不仅可以用于光电波形分析,还可以用于高速数字电路设计。用户可以使用N1090A和N1092/4采样示波器的电通道,对高速数字信号进行测量和分析。电通道涵盖了20 GHz(N1090A)、30 GHz和50 GHz(N1092/4)的带宽范围。用户还可以使用FlexDCA界面提供的Infinisim波形转换软件,对电路中的信号完整性进行仿真和优化。


N1090A和N1092/4采样示波器是一款高精度、低成本的光电波形分析解决方案,支持从1 Gb/s到53 GBaud的数据速率和波特率。N1090A和N1092/4采样示波器具有非常低的噪声和抖动、快速采样率、功能强大的FlexDCA用户界面、灵活的配置和升级选项等特点,适用于光发射机合规性测试、PAM-4信号分析、高速数字电路设计等应用场景。
