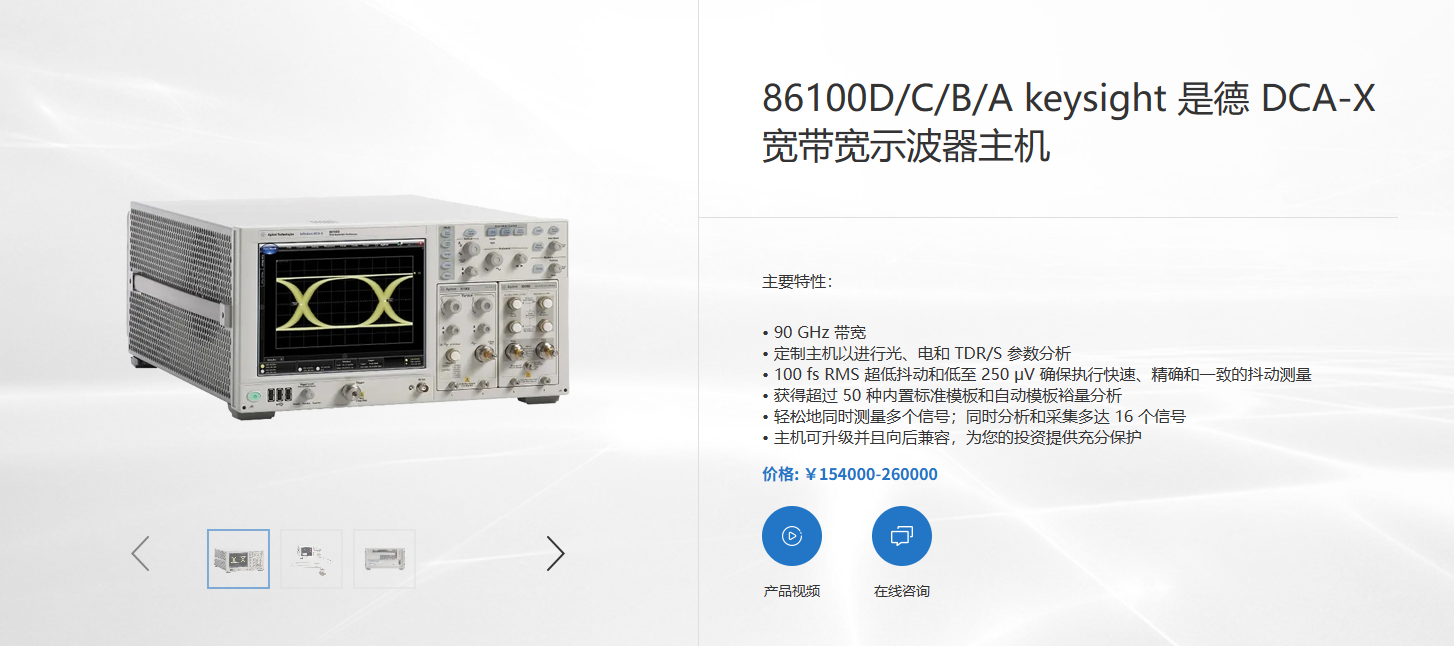

Keysight 86100D 是德 DCA-X 示波器进行光电转换

2023-09-12

浏览次数：1362次

如果你想使用 86100D 示波器进行光电转换，你需要配合 86105C 模块，它可以将光信号转换为电信号进行测试和分析。

86100D DCA-X对高速数字设计进行精确测量，从50MBd到超过80GBd，同时在16个通道上进行。在多达16个通道上对从50MBd到超过80GBd的高速数字设计进行精确测量。

你可以参考以下的步骤：

• 连接 86105C 模块到 86100D 示波器的插槽中，确保模块正确安装。

• 使用光纤接口将光信号源和 86105C 模块相连，注意选择合适的光纤类型和波长范围。

• 打开 86100D 示波器的电源，等待仪器自检完成。

• 在 86100D 示波器的屏幕上，选择 Channel Setup -> Channel 1 -> Module 1，激活通道 1 和模块 1。

• 在 Channel Setup 菜单中，选择 Filter -> On，打开滤波器功能，以减少噪声的影响。

• 在 Channel Setup 菜单中，选择 Scale -> Auto Scale，自动调整垂直比例和偏移量，使信号显示在屏幕中央。

• 在 Channel Setup 菜单中，选择 More -> Bandwidth -> Full BW，设置采样器带宽为最大值，以获取最高的信号分辨率。

• 在 Channel Setup 菜单中，选择 More -> Attenuation -> Auto Atten，设置衰减因子为自动模式，以匹配信号的幅度范围。

• 在 Channel Setup 菜单中，选择 More -> Transducer Factor -> Auto Trans Factor，设置换能器转换因子为自动模式，以显示正确的信号单位。

• 在 86100D 示波器的屏幕上，选择 Timebase Setup -> Timebase Mode -> Normal，设置时基模式为正常模式。

• 在 Timebase Setup 菜单中，选择 Scale -> Auto Scale，自动调整水平比例和延迟量，使信号显示在屏幕全宽。

• 在 Timebase Setup 菜单中，选择 More -> Jitter Mode -> Off，关闭抖动模式功能。

• 在 86100D 示波器的屏幕上，选择 Trigger Setup -> Trigger Source -> Module 1, Ch 1，设置触发源为模块 1 的通道 1。

• 在 Trigger Setup 菜单中，选择 Level -> Auto Level，自动调整触发电平，使信号稳定触发。

• 在 Trigger Setup 菜单中，选择 Slope -> Positive Edge 或 Negative Edge，根据信号的特点选择触发沿为正沿或负沿。

• 在 Trigger Setup 菜单中, 选择 More -> Trigger Mode -> Normal 或 Auto, 根据信号的稳定性选择触发模式为正常模式或自动模式。

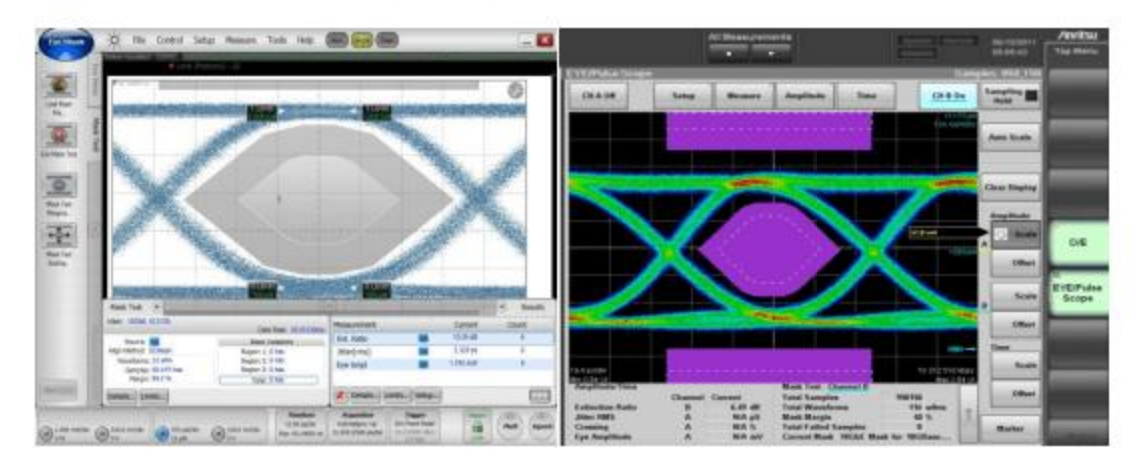

这样就完成了光电转换的设置。你可以在屏幕上观察到转换后的电信号，并进行进一步的分析和测量。
