25G光模块眼图，你真的了解吗？需要哪些测试眼图设备？
光模块是光纤通信系统中不可或缺的组件，它负责将电信号转换为光信号，或者将光信号转换为电信号，从而实现数据的传输。随着通信技术的发展，光模块的速率也在不断提高，从最初的几百兆比特每秒到现在的几十甚至几百吉比特每秒，光模块的性能要求也越来越高。那么，如何评估一个光模块的性能呢？有没有一个简单而有效的方法呢？答案是有的，那就是眼图。
眼图是一种用来观测高速数字信号的质量和性能的工具，它可以反映出信号的很多信息，比如噪声、抖动、码间串扰、消光比、信噪比等。眼图是一系列数字信号在示波器上累积而显示的图形，它类似于一个眼睛的形状，因此得名。眼图的大小和清晰度可以反映信号的质量，一般来说，眼图越大越清晰，表示信号越好；眼图越小越模糊，表示信号越差。
那么，如何生成一个眼图呢？其实很简单，只需要将示波器的水平扫描周期与接收码元的周期同步，这样每个码元都会被重复显示在同一个位置，从而形成一个眼图。当然，这里需要注意一些细节，比如示波器的采样率、触发方式、带宽等。
在本文中，我们将以25G光模块为例，介绍一下眼图的生成和分析方法。25G光模块是一种高速低功耗的光模块，它采用SFP28接口，支持25Gbps的数据传输速率。25G光模块广泛应用于数据中心、云计算、5G网络等领域。
25G光模块眼图生成

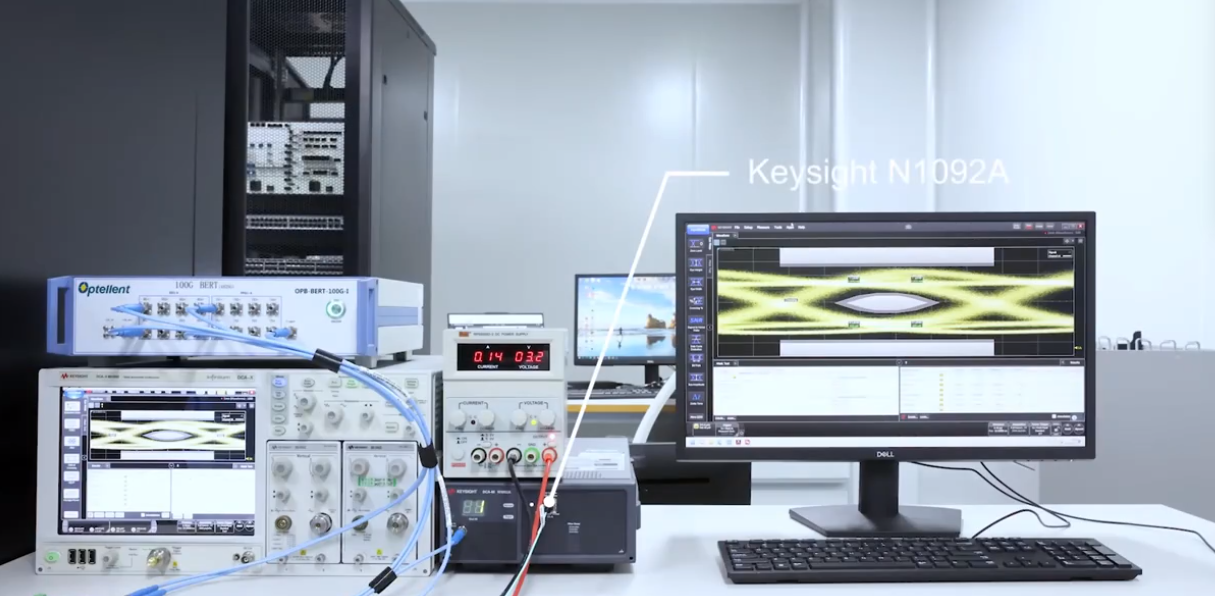

要生成一个25G光模块眼图，我们需要准备以下设备：

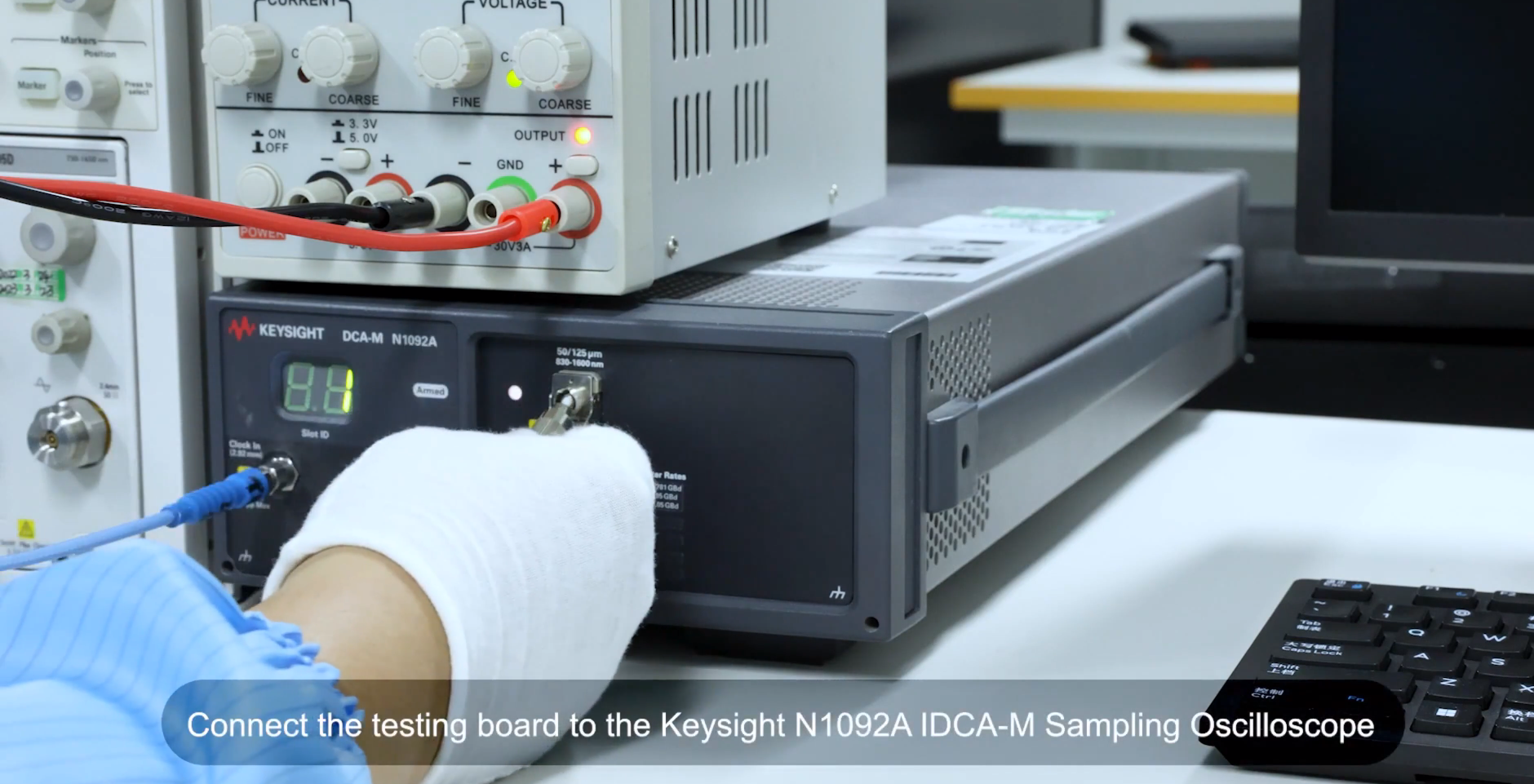

• 一台支持25Gbps以上采样率、带宽和触发功能的示波器
• 一台支持25Gbps以上数据生成和误码测试功能的BERT（Bit Error Rate Tester）
• 一根合适长度和类型的光纤跳线
• 一个待测的25G光模块
具体步骤如下：
1. 将BERT与示波器连接，并设置好相应的参数，比如数据速率、数据格式、误码率等。

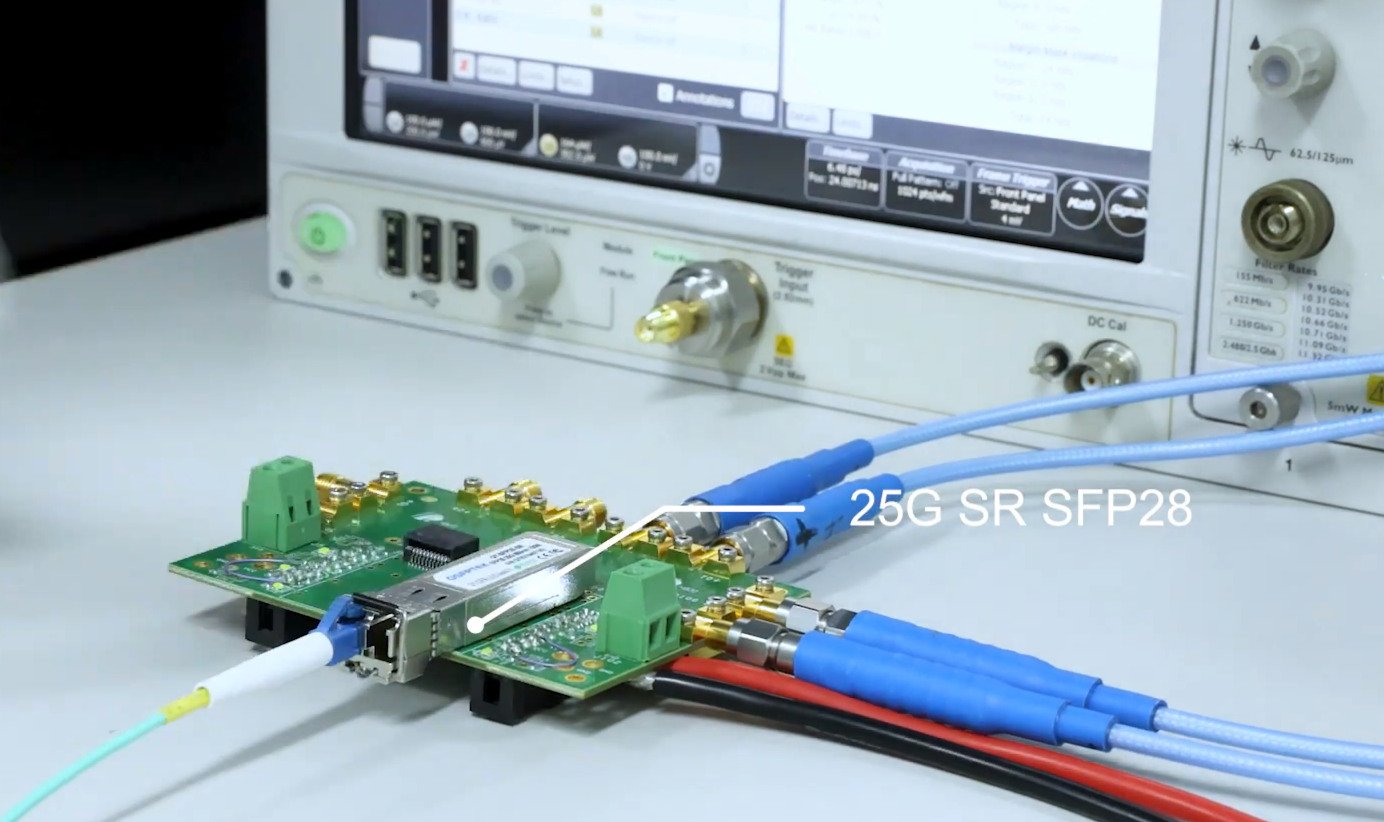

2. 将待测的25G光模块插入BERT，并通过光纤跳线连接到示波器。
3. 在示波器上设置好水平扫描周期与接收码元周期相同，并选择合适的触发方式和电平。
4. 在示波器上观察并保存眼图。

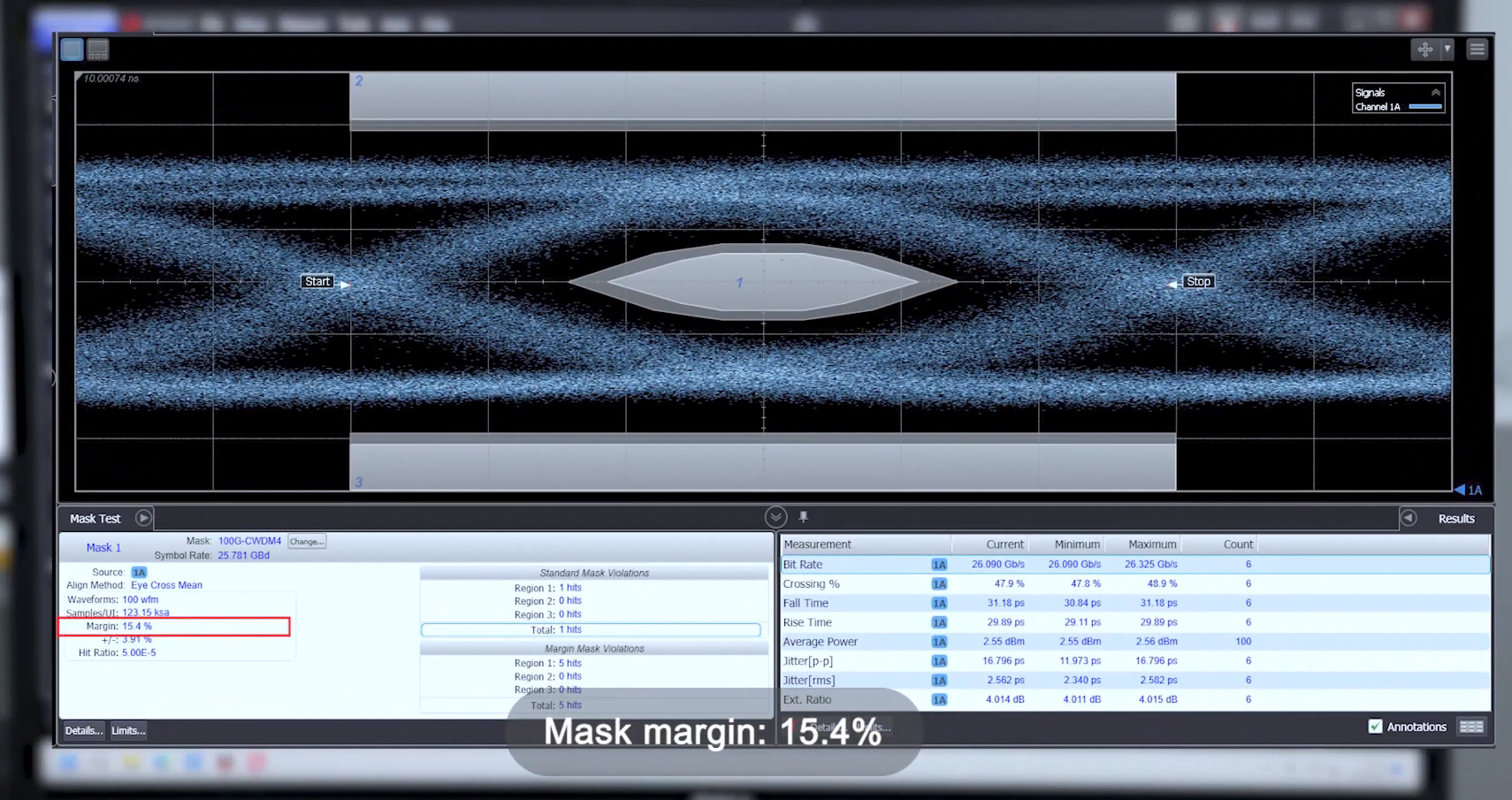

25G光模块眼图分析
生成了一个25G光模块眼图后，我们就可以对其进行分析了。分析眼图主要有两个目标：一是检查是否有明显的错误或异常；二是测量并计算一些重要的参数。以下是一些常用的分析方法：
• 检查眼图是否有明显的闭合或开口，如果有，表示信号有严重的失真或干扰，可能导致数据丢失或错误。
• 检查眼图是否有明显的噪声或抖动，如果有，表示信号有较大的波动或不稳定，可能影响信号的质量和性能。
• 测量眼图的开口高度和宽度，分别表示信号的电平差和持续时间，反映了信号的幅度和时间特征。
• 测量眼图的交叉点和交叉点抖动，分别表示信号的零点和零点波动，反映了信号的相位和频率特征。
• 测量眼图的消光比和信噪比，分别表示信号的对比度和清晰度，反映了信号的强度和质量特征。
以上是一些基本的眼图分析方法，当然，还有一些更高级的方法，比如眼图掩码、眼图等级、眼图边缘等，这些方法可以更精确地评估信号的性能和容错能力。
通过本文，我们了解了25G光模块眼图的工作原理、生成方法和分析方法。我们知道了眼图是一种非常有效的工具，可以帮助我们快速地评估一个光模块的性能和质量。当然，眼图只是一种参考，要真正地测试一个光模块的性能和质量，还需要进行更多的实验和验证。希望本文对您有所帮助
