示波器实际测试的注意事项有哪些?

2023-09-22
浏览次数:1354次

示波器是一种常用的电子测试仪器,它可以显示和测量信号的波形、幅度、频率、相位等参数。但是,要正确地使用示波器,不仅要了解它的功能和操作方法,还要注意一些实际测试中的细节和技巧。本文将介绍一些示波器实际测试的注意事项,希望对电子工程师有所帮助。

选择合适的探头

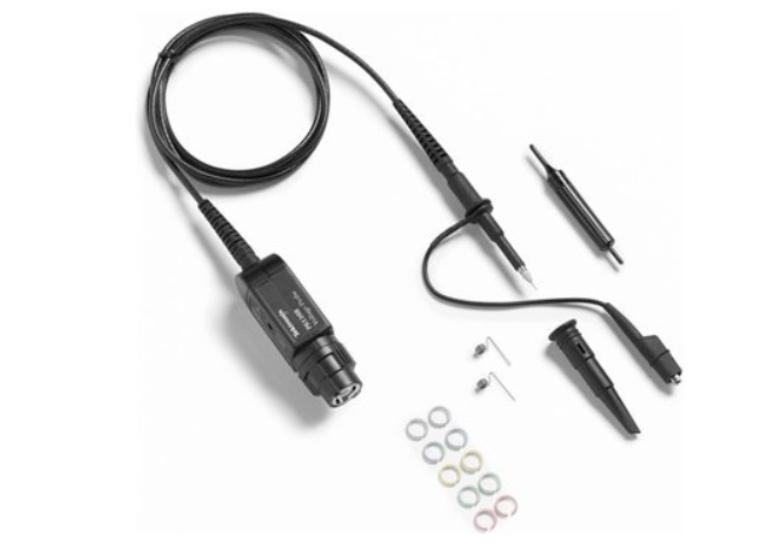

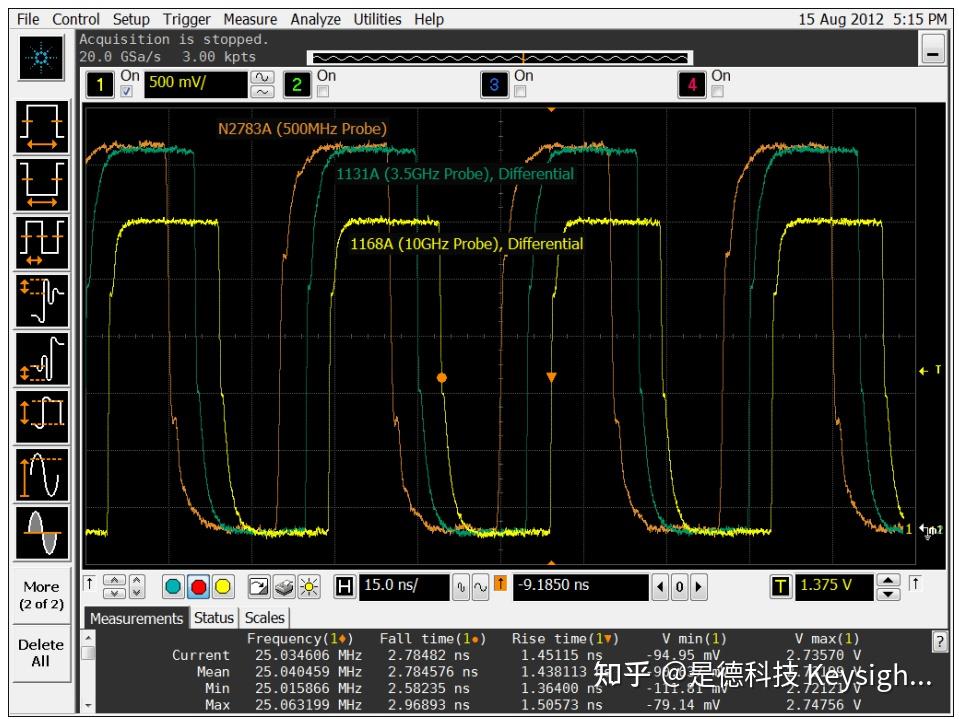

探头是示波器和被测电路之间的接口,它的性能和质量直接影响到测量结果的准确性。探头有不同的类型和参数,如无源探头、有源探头、差分探头、电流探头等,它们各有优缺点和适用范围。在选择探头时,要考虑以下几个因素:


•  探头的带宽要大于或等于示波器的带宽,以避免信号失真或衰减。

•  探头的输入阻抗要尽可能高,以减小对被测电路的负载影响。

•  探头的衰减比要与示波器匹配,以保证信号幅度的正确显示。

•  探头的类型要根据被测信号的特点选择,如单端信号用单端探头,差分信号用差分探头,高频信号用有源探头,大电流信号用电流探头等。


校准和补偿探头

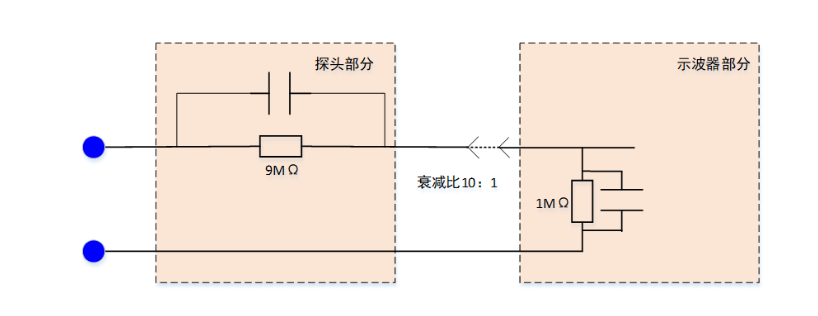

在使用探头之前,要对其进行校准和补偿,以确保探头和示波器之间的阻抗匹配和频率响应一致。校准和补偿的方法是:


•  将探头连接到示波器上,并选择与探头相同的衰减比。

•  将探针钩住示波器上提供的方波校准信号输出端,将接地夹夹住接地端。

•  调节示波器的垂直档位和水平档位,使方波信号占据屏幕大部分区域。

•  观察方波信号的上升沿和下降沿是否平滑、对称和无过冲。如果不是,则调节探头上的补偿电容旋钮,直到方波信号呈现理想状态。


设置合理的触发

触发是示波器捕获并显示稳定波形的关键。触发可以根据不同的条件来触发示波器开始采样并显示信号。触发有以下几种类型:


•  边沿触发:根据信号通过某一电平时的上升沿或下降沿来触发。

•  脉冲触发:根据信号持续时间大于或小于某一设定值来触发。

•  斜率触发:根据信号上升或下降速率大于或小于某一设定值来触发。

•  视频触发:根据视频信号中的行同步或场同步脉冲来触发。

•  总线触发:根据总线信号中的特定数据或地址来触发。


在设置触发时,要注意以下几点:

•  选择合适的触发类型,以适应被测信号的特征。

•  调节合理的触发电平,以避免误触发或漏触发。

•  调节合适的触发灵敏度,以抑制噪声或干扰的影响。

•  调节适当的触发延迟,以观察信号的前沿或后沿。

选择合适的采样率和存储深度

采样率是示波器每秒采样的次数,它决定了示波器对信号细节的捕获能力。存储深度是示波器每个通道能够存储的最大采样点数,它决定了示波器对信号历史的记录能力。在选择采样率和存储深度时,要注意以下几点:


•  采样率要满足 Nyquist 定理,即至少要大于被测信号最高频率的两倍,以避免混叠现象。

•  采样率要根据被测信号的上升时间选择,一般要求采样点数大于等于信号上升时间的 10 倍,以保证信号波形的还原。

•  存储深度要根据被测信号的重复频率和持续时间选择,一般要求存储深度大于等于信号周期与采样率的乘积,以保证信号周期的完整。

•  存储深度也要根据需要观察的信号细节选择,一般要求存储深度越大,分辨率越高,能够显示更多的信号细节。

利用示波器的自动测量和分析功能

现代示波器都具有强大的自动测量和分析功能,可以对信号进行各种参数的测量和计算,如幅值、频率、周期、相位、占空比、脉宽、上升时间、下降时间、最大值、最小值、平均值、有效值、峰峰值等。这些功能可以帮助用户快速地获取信号的特征和状态,而不需要手动进行测量或计算。在使用自动测量和分析功能时,要注意以下几点:


•  选择合适的测量对象和方式,如单个通道或多个通道,全屏或光标区域等。

•  选择合适的测量参数和数量,如常用参数或自定义参数,单个参数或多个参数等。

•  选择合适的测量模式和显示方式,如实时模式或统计模式,数字显示或图形显示等。


示波器是一种非常有用的电子测试仪器,但是要正确地使用它,需要掌握一些实际测试中的注意事项和技巧。本文只是简单地介绍了一些基本的内容,更多的内容还需要用户在实践中不断地学习和探索。希望本文能够对您有所启发和帮助。
