任意波形发生器:仿真真实世界中的信号

2023-09-22
浏览次数:1290次

在电子测试和测量领域,信号源是一种常用的仪器,它可以提供各种已知或预设的波形,如正弦波、方波、斜波、脉冲波等,用于激励被测电路或系统,并观察其响应。然而,有时我们需要模拟真实世界中的信号,这些信号往往是不规则的、随机的、复杂的,或者包含多种频率成分和调制方式。这时,传统的信号源就无法满足我们的需求了,我们需要一种更为灵活和强大的信号源:任意波形发生器。

什么是任意波形发生器?

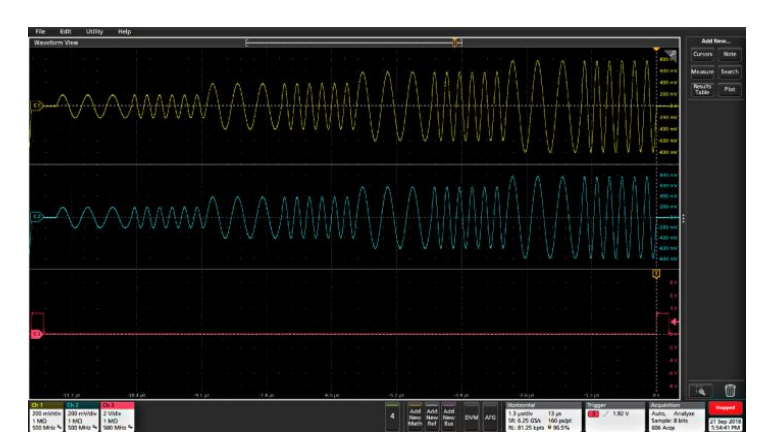

任意波形发生器(Arbitrary Waveform Generator,简称 AWG)是一种能够产生任何想要的波形的信号源。它利用事先存储的数字数据来生成这些波形,这些数字数据描述了信号不断变化的电压。通常情况下,任意波形发生器产生的是经过编译的定制波形,而不是预置的常见波形。


用户可以通过内置的编辑工具、外部的软件应用、或者直接导入已有的数据文件来创建所需的任意波形,并将其存储在任意波形发生器的内存中。每个数据点代表了一个采样时刻的电压值。

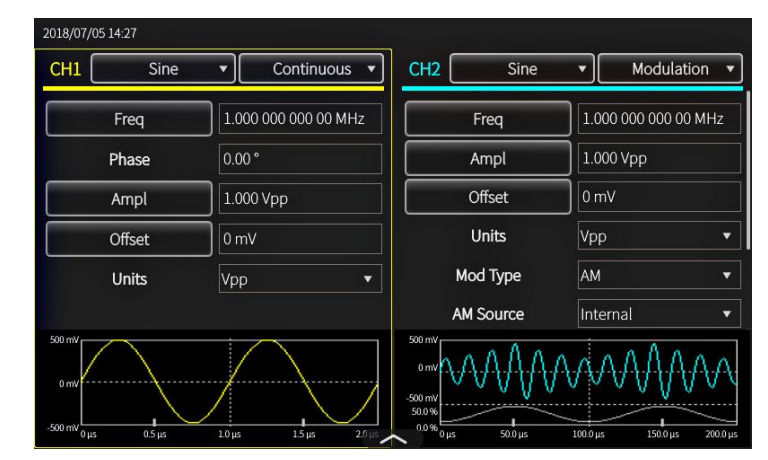

用户可以设置任意波形发生器的输出参数,如输出频率、幅度、偏置、相位等,并选择输出模式,如连续模式、调制模式、扫描模式、突发模式等。


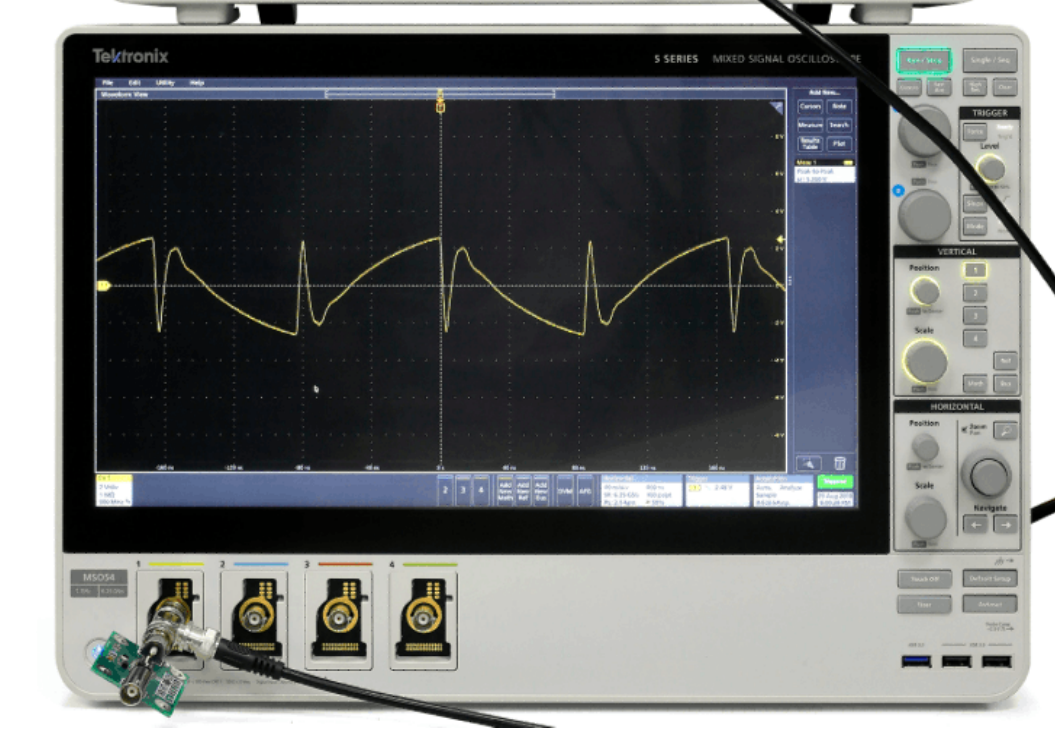

当用户启动输出时,任意波形发生器会按照设定的采样率从内存中读取数据点,并通过数模转换器(DAC)将其转换为模拟信号输出。如果用户选择了循环输出或者序列输出,则任意波形发生器会重复读取内存中的数据点或者按照设定的顺序读取不同的数据点。

任意波形发生器有什么优势?

任意波形发生器相比传统的信号源有以下几个优势:

•  灵活性:任意波形发生器可以产生任何想要的波形,无论是周期性的还是非周期性的,无论是确定性的还是随机性的,无论是简单的还是复杂的。用户可以根据自己的需要设计和编辑自己想要的信号,并随时修改和更新。

•  保真度:任意波形发生器可以保证输出信号与输入数据点之间的高度一致性,即所见即所得。任意波形发生器通常具有较高的采样率、分辨率和内存深度,以及较低的噪声和失真,从而确保输出信号具有高质量和高精度。

•  功能性:任意波形发生器除了可以产生基本的连续输出外,还可以提供多种高级的输出模式,如调制、扫描、突发、序列等,以及多种触发和同步方式,从而实现更为复杂和灵活的信号生成和控制。


任意波形发生器有哪些应用?

任意波形发生器由于其灵活性、保真度和功能性,可以应用于多个领域,如:

•  通信:任意波形发生器可以产生各种通信信号,如数字调制信号、多载波信号、正交频分复用(OFDM)信号、脉冲编码调制(PCM)信号等,并可以模拟信道的特性,如衰落、干扰、噪声等,从而进行通信系统的设计、测试和验证。

•  雷达:任意波形发生器可以产生各种雷达信号,如脉冲压缩信号、线性调频(LFM)信号、相位编码(PC)信号、二进制相位移位键控(BPSK)信号等,并可以模拟目标的特性,如距离、速度、方位角等,从而进行雷达系统的仿真、评估和优化。

•  电子战:任意波形发生器可以产生各种电子战信号,如干扰信号、欺骗信号、噪声信号等,并可以模拟敌方的特性,如雷达类型、工作模式、参数设置等,从而进行电子战系统的研究、开发和对抗。

•  其他:任意波形发生器还可以应用于其他领域,如医学、生物、物理、化学等,用于模拟人体或自然界中的各种信号,如心电图(ECG)信号、脑电图(EEG)信号、声音信号、光学信号等,从而进行各种实验和测量。

任意波形发生器是一种能够产生任何想要的波形的信号源,它具有灵活性、保真度和功能性的优势,可以应用于多个领域,如通信、雷达、电子战等。任意波形发生器是仿真真实世界中的信号的最佳仪器。
