keysight M8195A宽带脉冲雷达测试解决方案

2023-10-17
浏览次数:741次

宽带脉冲雷达测试解决方案结合了 Keysight Technologies、KJ Microwave 和 Virginia Diodes 的商用现成 COTS 模块化硬件和软件,为雷达波形生成和分析提供了灵活的多通道测试台。


数字化仪中的分段存储器采集使用循环采集缓冲区,最小段间死区时间为 300ns。例如,这允许以相对较大的重复间隔捕获多达 6400 万个重复雷达信号。具有频率和相位响应均衡选项的实时数字下变频 DDC 与可变长度分段存储器采集相结合,可实现分段捕获,其中每个分段的长度都经过优化,可使用实时 IF 幅度触发器捕获雷达脉冲,并实现最小死区时间捕获可能的。低至飞秒分辨率的时间标记可以让您了解每个捕获的雷达脉冲之间的精确时间。该测试设置允许使用获得专利的基于 FPGA 的交错 ADC 幅度和相位响应均衡器在数字化仪前面去嵌入外部电缆、衰减器或放大器。

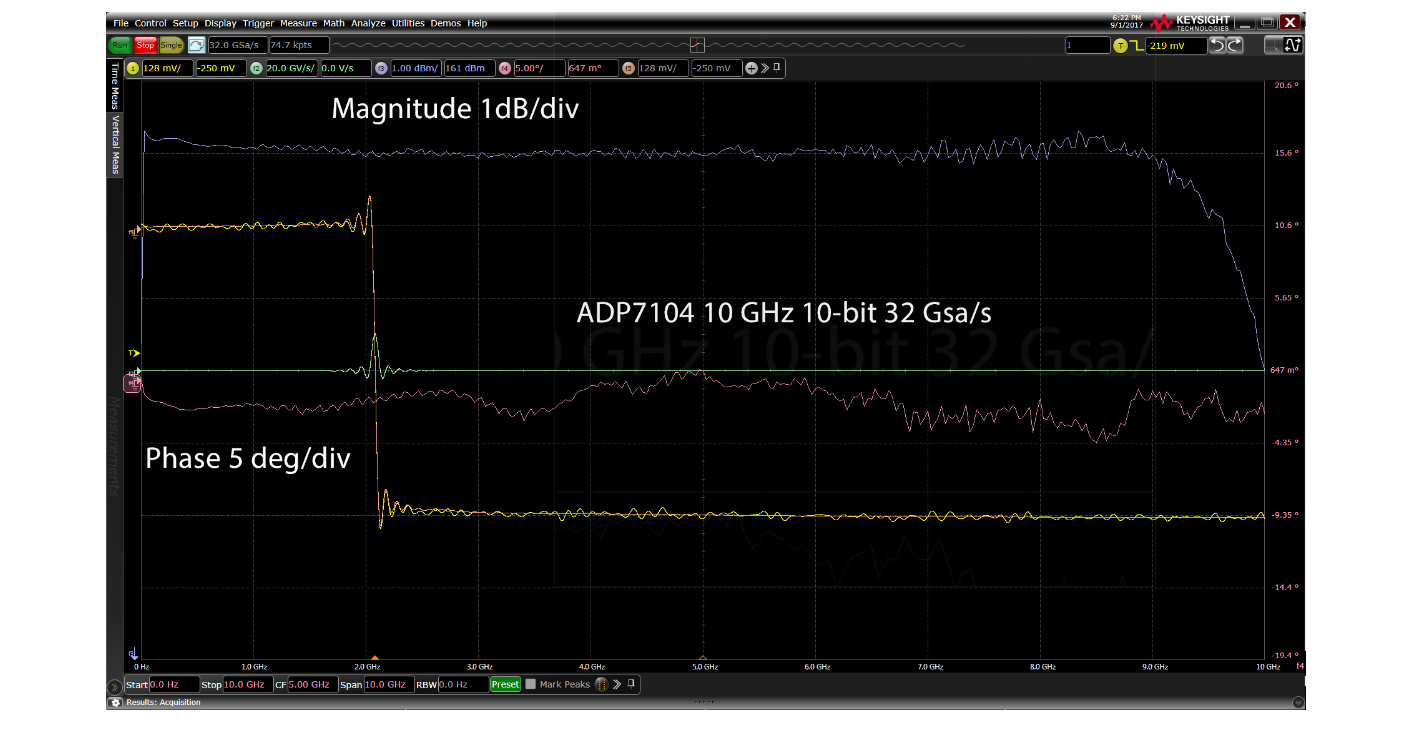

ADP7104 数字化仪具有出色的频率响应和相位响应,这对于宽带雷达信号捕获至关重要。获得专利的群延迟测量与获得专利的数字均衡[1][2]相结合,创建一个经过校准的基带接收器,该接收器在 DC -10 GHz 频段内具有已知的幅度和相位响应,输入信号范围为 -32 dBm 至 +22 dBm。

  1. 美国专利 7,408,495 多个交错模数转换器的数字均衡

  2. 美国专利 9,933,467 群延迟测量装置和方法


软件提供了生成和分析具有各种不同属性的雷达波形的灵活性。

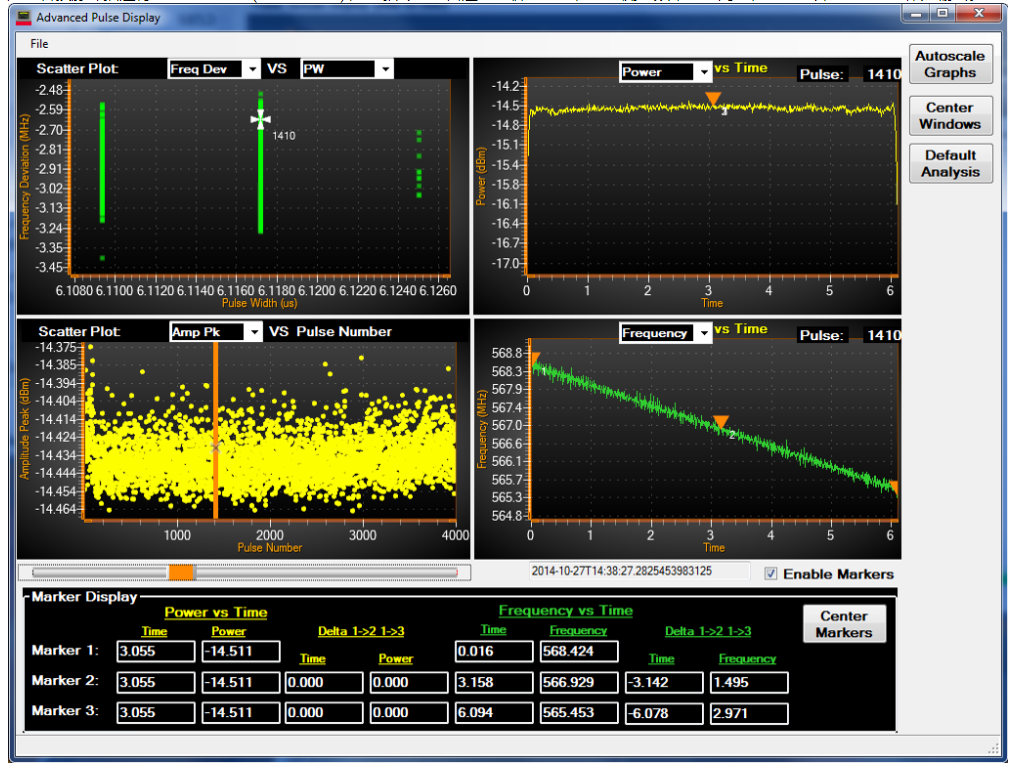

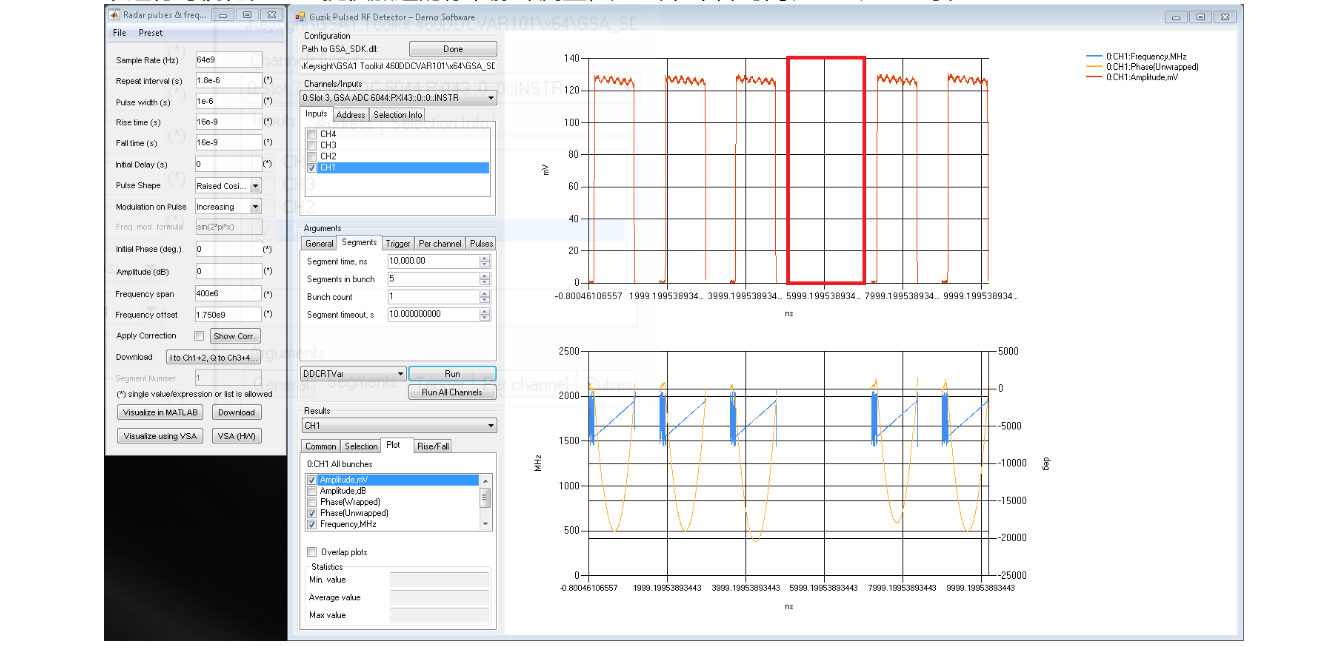

  1. 脉冲射频检测器软件示例程序及其源代码使用 GSA_SDK,并允许指定脉冲参数以仅捕获感兴趣的脉冲以进行可视化。SDK 提供加速的标准脉冲测量,如上升/下降时间、PRF、PRI 等。

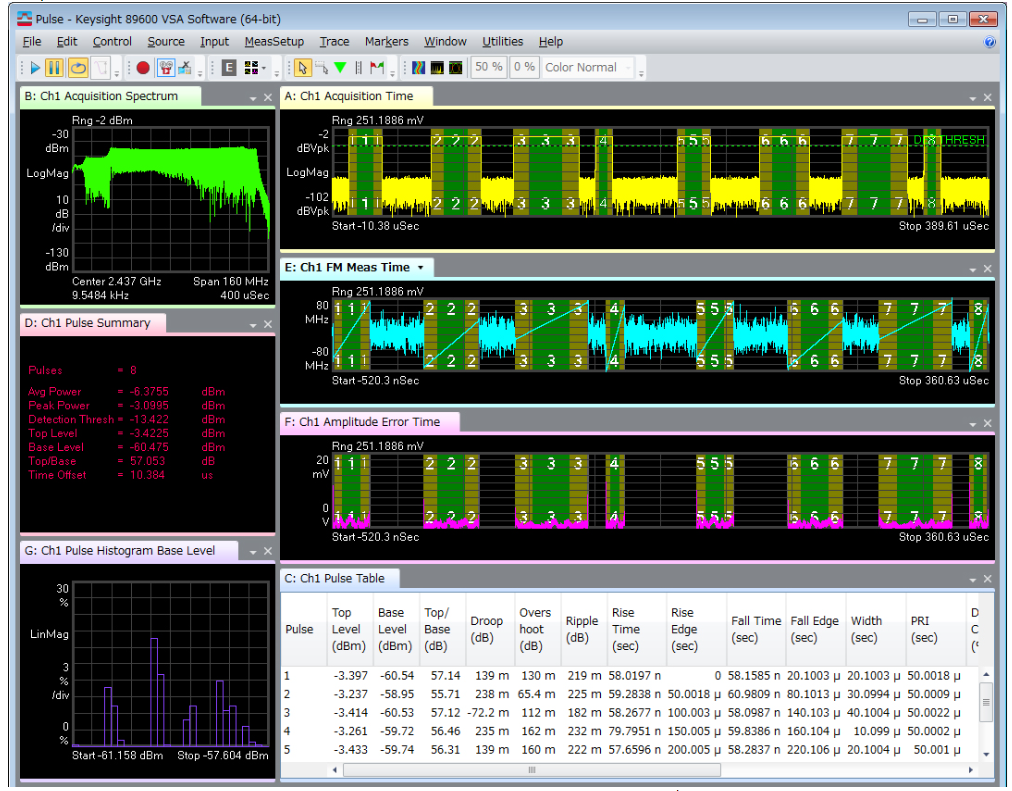

  2. 除了使用 VSA 89600 软件 89601B/BN-BHQ 脉冲分析选件提供灵活的迹线叠加支持之外,还可以通过多个时间同步的幅度、相位和频率 (FM) 迹线结果详细查看脉冲信号调制特性和损伤误差。与功率、下降、过冲、纹波、时间(上升/下降/宽度/PRI)、频率、相位和 FM 调制相关的所有关键脉冲信号调制性能指标都可以使用综合脉冲表表格结果指标进行验证。


    使用脉冲累积统计表、图形直方图和趋势线跟踪图,可以快速查看每个报告的脉冲指标的统计方差性能数据,这些数据是在单次或多次采集中累积的。通过强大而灵活的跟踪视图(例如频谱图和累积历史记录)可以更深入地了解信号的时域和频域动态和杂散性能。

  3. 是德科技脉冲描述符字收集器软件 (PS-X10-100) 是一款专注于雷达的分析软件包,用于测量频率随时间变化的信号并创建 PDW 作为输出。

模块化硬件提供了支持基带、IF、微波和毫米波测试平面的灵活性。

基本测试设备配置可支持高达 10 GHz 的频率,以进行各种 IF 的测试。数字化仪的直接射频采样功能涵盖 HF、VHF、UHF、L、S、C 和部分 X 频段的雷达信号。直接射频采样通过消除多个输入模拟下变频级来降低整个系统的复杂性。8-110 GHz X、Ku、Ka、mm、V 和 W 频段频率可以使用我们合作伙伴的上变频器和下变频器生成和分析。KJ Microwave AXIe 上变频器和下变频器覆盖 3.2 GHz – 19.2 GHz。Virginia Diodes 紧凑型上变频器和下变频器覆盖 22.5 GHz – 110 GHz。

该参考解决方案可用作独立参考,帮助调试和验证发生的硬件性能问题。


测量应用程序和软件:

  • 用于脉冲构建的 Keysight Signal Studio N7620B

  • 脉冲射频检测器软件示例程序

  • 带有 89601B/BN-BHQ 脉冲分析选件的 Keysight 89600 VSA 软件

  • 是德科技脉冲描述符字收集器

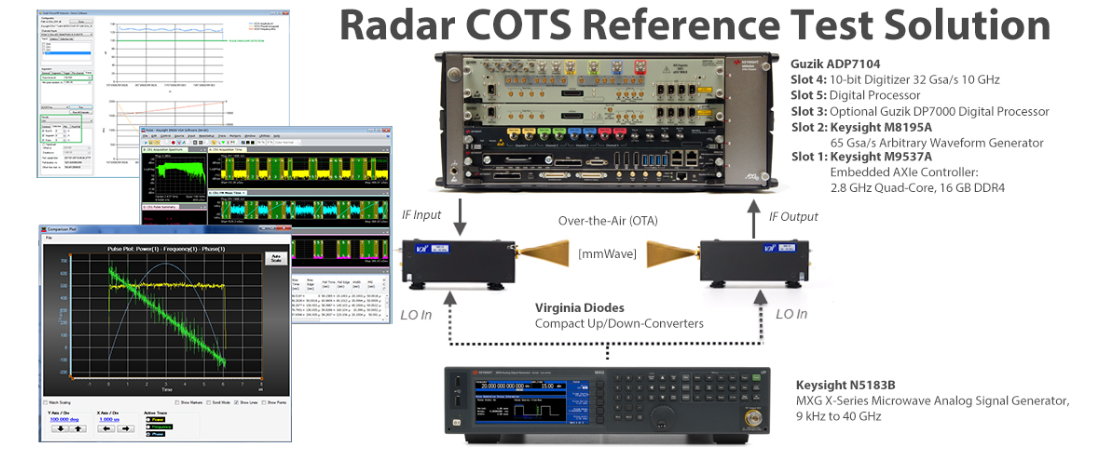

WR-15 波导频带 参考设置。

  • WR15CCU 50-75 GHz 紧凑型上变频器 (CCU)

  • VDI15.0AMP-0055/0067-15-20 放大器频段 55-67 GHz,增益 ~17 dB

  • VDI15.0BPFE57.24-65.88 带通滤波器,插入损耗 < 1 dB

  • WR-15 波导、V 波段衰减器

  • WR15CCD 50-75 GHz 紧凑型下变频器 (CCD)

为简单起见,以下毫米波范围内的测量是通过波导接口 WR-15 执行的。

使用波导天线进行空中辐射发射 (OTA) 测量可能会导致高衰减。每个 ADP7104 数字化仪通道均具有可调节前端(-32 dBm 至 +22 dBm,步长为 1 dB),可微调接收器以获得最佳 SNR。

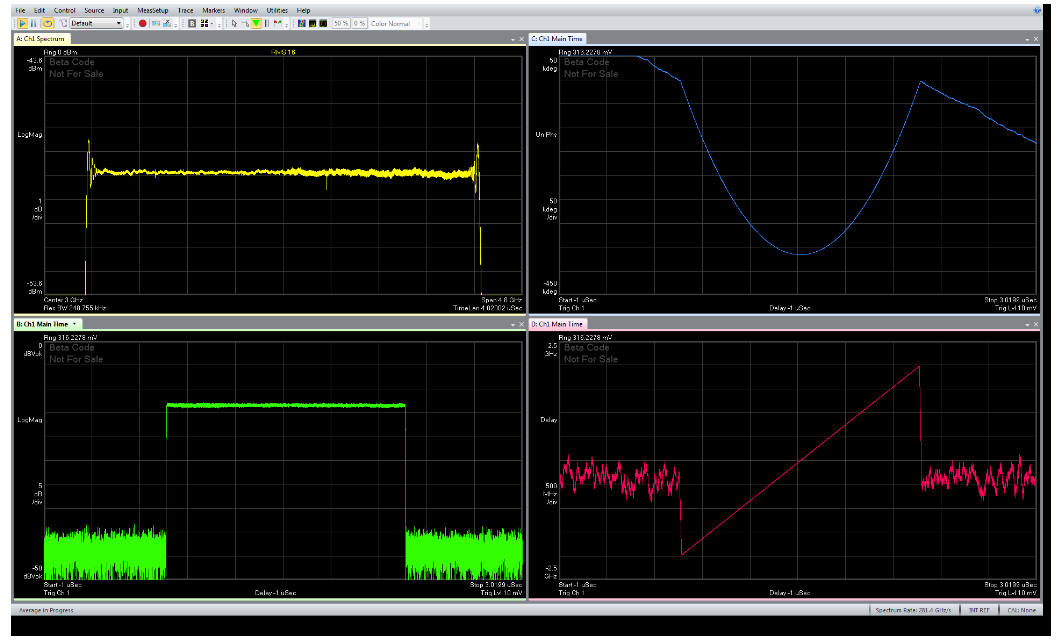

4GHz 宽 2 微秒 LFM 线性调频 IF 性能(带预校正):

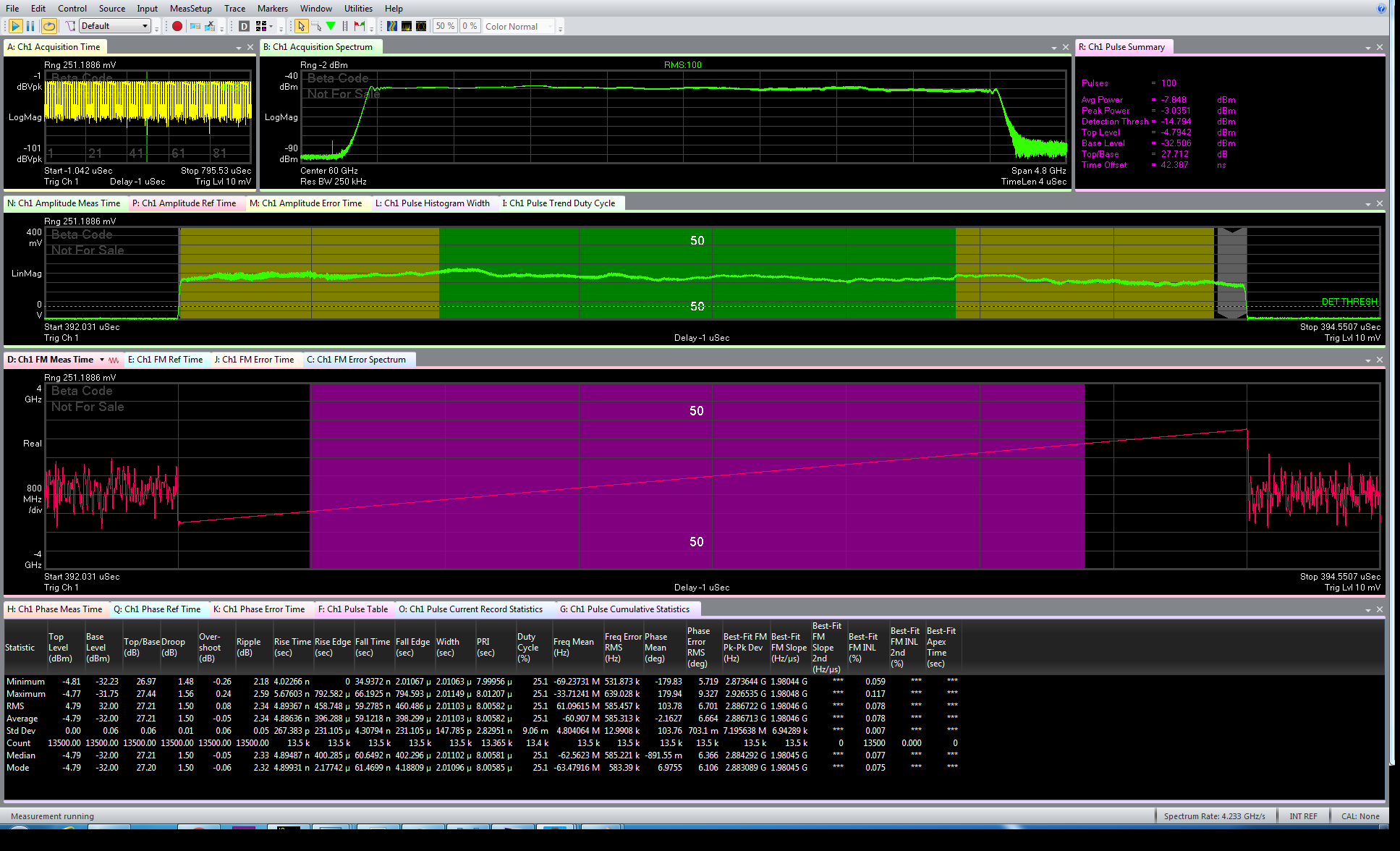

毫米波 60 GHz 中心频率下的 4GHz 宽 2 微秒 LFM 线性调频性能:

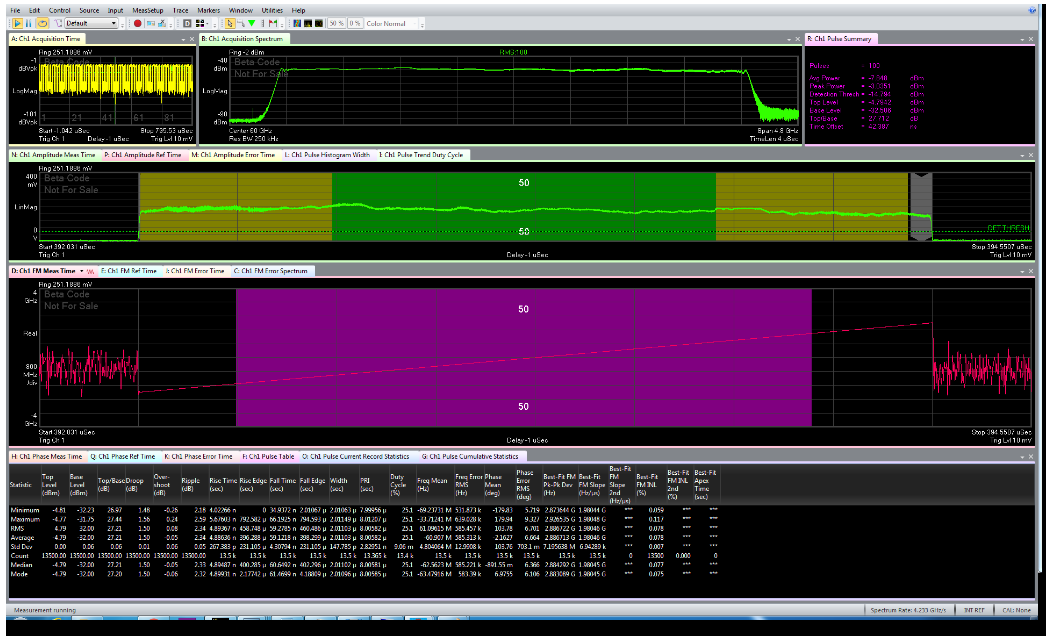

使用 VSA 89600 软件选项 BHQ 进行 4GHz 宽 2 微秒 LFM 线性调频毫米波统计分析:

注意:应用提供的示例测量结果具有代表性,并且是在理想条件下在+25°C 环境温度下进行的,无需“预校正”。结果不是保证规格。
