Keithley 2400 系列(2410,2420,2430)--常见问题集
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

Keithley 2400 系列(2410,2420,2430)--常见问题集

2023-10-30
浏览次数:1940次

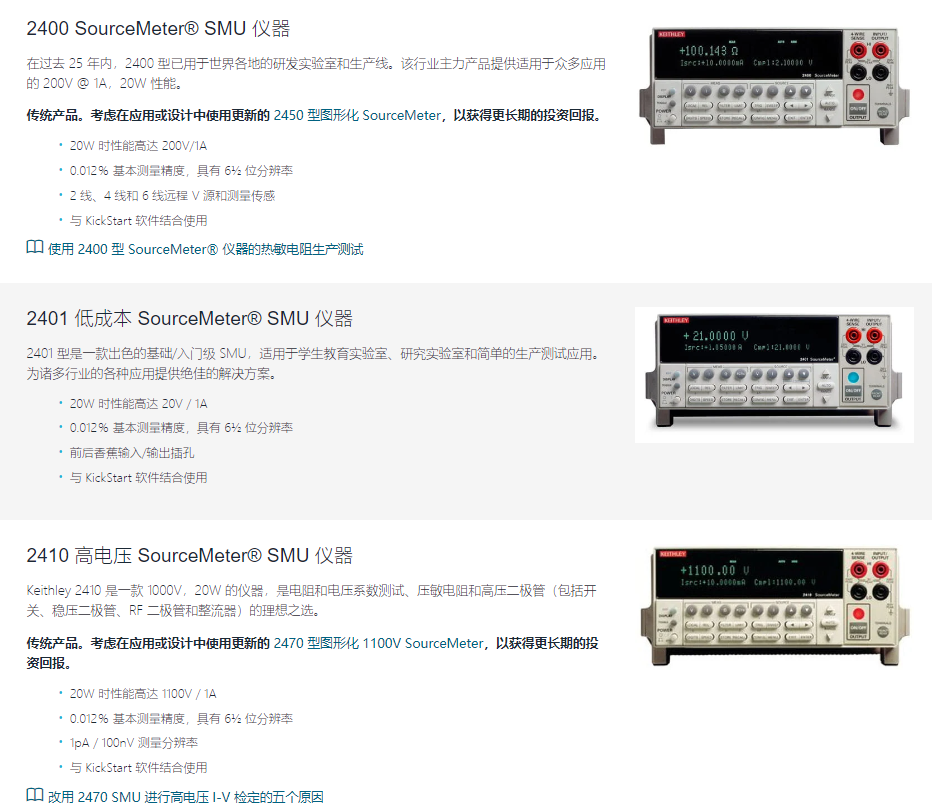

吉时利数字源表系列特别适用于需要精密电压源和电流源驱动,同时进行电流与电压测量的测试应用。所有源表都提供精密的电压和电流源测量能力。每个源表均由一个高稳定的直流源和一个真仪器级的5位半多功能表组成。该电源特性包括:低噪声,高精度和回读功能。万用表功能包括高重复性和低噪音。其结果形成了一个紧凑的单通道直流参数测试仪。



  • 20W 时性能高达 200V/1A

  • 0.012% 基本测量精度,具有 6½ 位分辨率

  • 2 线、4 线和 6 线远程 V 源和测量传感

  • 与 KickStart 软件结合使用



如何设定输出电源值?

先选择所要输出的电源类型,电压输出或电流输出,然后按「EDIT」,光标将停在左 下方「电源输出值」(Isrc 或是 Vsrc),可按 EDIT 左、右键来改变光标位置,并可直 接按各按键来设定数值(如按「LOCAL」即”0”, 「REL」即”1” …),或按▲和▼ 来改变数值。


何谓箝位值(compliance)?如何设定箝位值?

为保护仪器本身及待测组件,避免因输出电路短路造成组件及仪器损坏,所以必须设 定一箝制准位,若量测值大于箝制准位则自动被限制于箝制准位,以保护组件及仪器 安全(若量测值大于箝制准位则屏幕右下方「Cmpl」会闪烁,并限制于所设定的箝 位值)。因此如果是输出电压,我们必须设定量测电流的箝位值;反之如果是输出电 流,我们必须设定量测电压的箝位值。


设定方式如下:

先选择所要输出的电源类型,电压输出或电流输出,

然后按「EDIT」两下,光标将 停在右下方「箝位值」(Cmpl),

可按 EDIT 左、右键来改变光标位置,并可直接按各按键来设定数值(如按「LOCAL」即”0”, 「REL」即”1” …),或按▲和▼来改变 数值
