MP2110A 光模块 RINxOMA 测试方法及其优势分析
随着光通信技术的发展，光模块的速率和容量不断提高，对光模块的性能测试也提出了更高的要求。其中，RINxOMA 是一种重要的性能指标，它定义了光模块输出的光信号在接收端产生的噪声功率与信号功率之比，反映了光模块的噪声性能和信号质量。RINxOMA 的值越小，表示光模块的噪声越低，信号质量越高。
RINxOMA 的测试方法在 IEEE 802.3 规范中有详细的定义和要求。简单来说，RINxOMA 的测试方法是将光模块输出的光信号通过偏振控制器和光分路器反馈回光模块，并用示波器采集眼图数据，计算出 RINxOMA 的值。然而，传统的 RINxOMA 测试方法存在一些缺点，例如：
• 需要多个仪器和设备，如 BERT、示波器、偏振控制器、可调光反射器等，占用空间大，成本高，连接复杂。
• 需要手动调整偏振控制器和可调光反射器，操作繁琐，耗时长，精度低。
• 需要对每个信号通道进行单独测量，效率低，无法同时观察多个通道之间的差异和相关性。
为了解决这些问题，本文介绍了一种使用 MP2110A 仪器进行 RINxOMA 测试的方法，并分析了该方法的优势和应用场景。
MP2110A 光模块 RINxOMA 测试方法
MP2110A 是一款集成了 BERT 和 4 通道采样示波器的仪器，可以用于对 10G 至 800G 的光模块进行 RINxOMA 测试。MP2110A 的优点是可以同时测量多个信号通道，提高测试效率和精度，降低测试成本和时间。
MP2110A 的 RINxOMA 测试步骤：
• 初始化测量环境设置，包括光模块的波长、波特率、码型、滤波器带宽等参数。
• 调整偏振控制器，使光模块输出的光信号为固定方向的线偏振光，并用光分路器和可调光反射器将一定比例的光信号反馈回光模块。
• 对光模块输入方波码型的调制信号，该方波码型由若干个连续的 1 和 0 组成，其基频可以用于示波器的触发信号。
• 用示波器采集眼图数据，并自动计算 RINxOMA 的值，公式为：RINxOMA = 10log10[ / ]，其中 RNone 和 RNzero 分别为 1 和 0 电平的噪声功率，OMA 为光调制幅度，BW 为滤波器带宽。

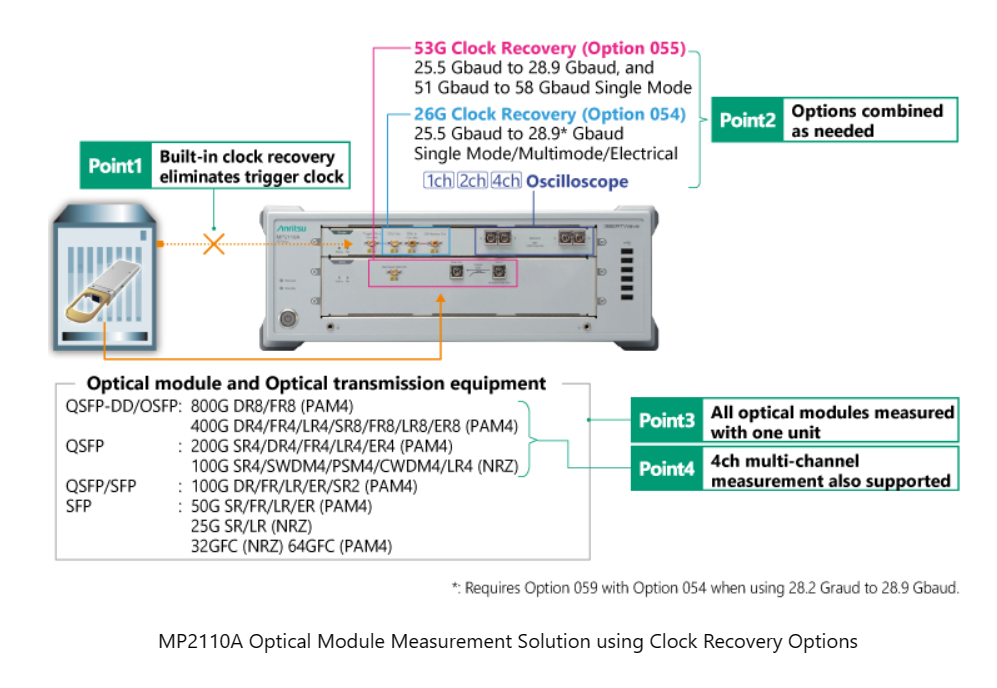

下图是 MP2110A 光模块 RINxOMA 测试方法的示意图：
MP2110A 光模块 RINxOMA 测试方法的优势分析
• 集成了 BERT 和示波器的功能，减少了仪器和设备的数量，节省了空间和成本，简化了连接和操作。
• 可以同时测量多个信号通道的 RINxOMA 值，提高了测试效率和精度，方便了多通道之间的比较和分析。
• 可以自动调整偏振控制器和可调光反射器，减少了人工干预，降低了误差和时间。
• 可以自动计算 RINxOMA 的值，并显示在仪器的屏幕上，无需额外的软件或计算机。
MP2110A 光模块 RINxOMA 测试方法适用于对光模块的噪声性能和信号质量进行快速、准确和全面的评估。该方法可以用于光模块的研发、生产、质量控制、故障诊断等场景。MP2110A 光模块 RINxOMA 测试方法是一种高效、精确和便捷的测试方法，可以为光模块的性能测试提供一个新的选择。
