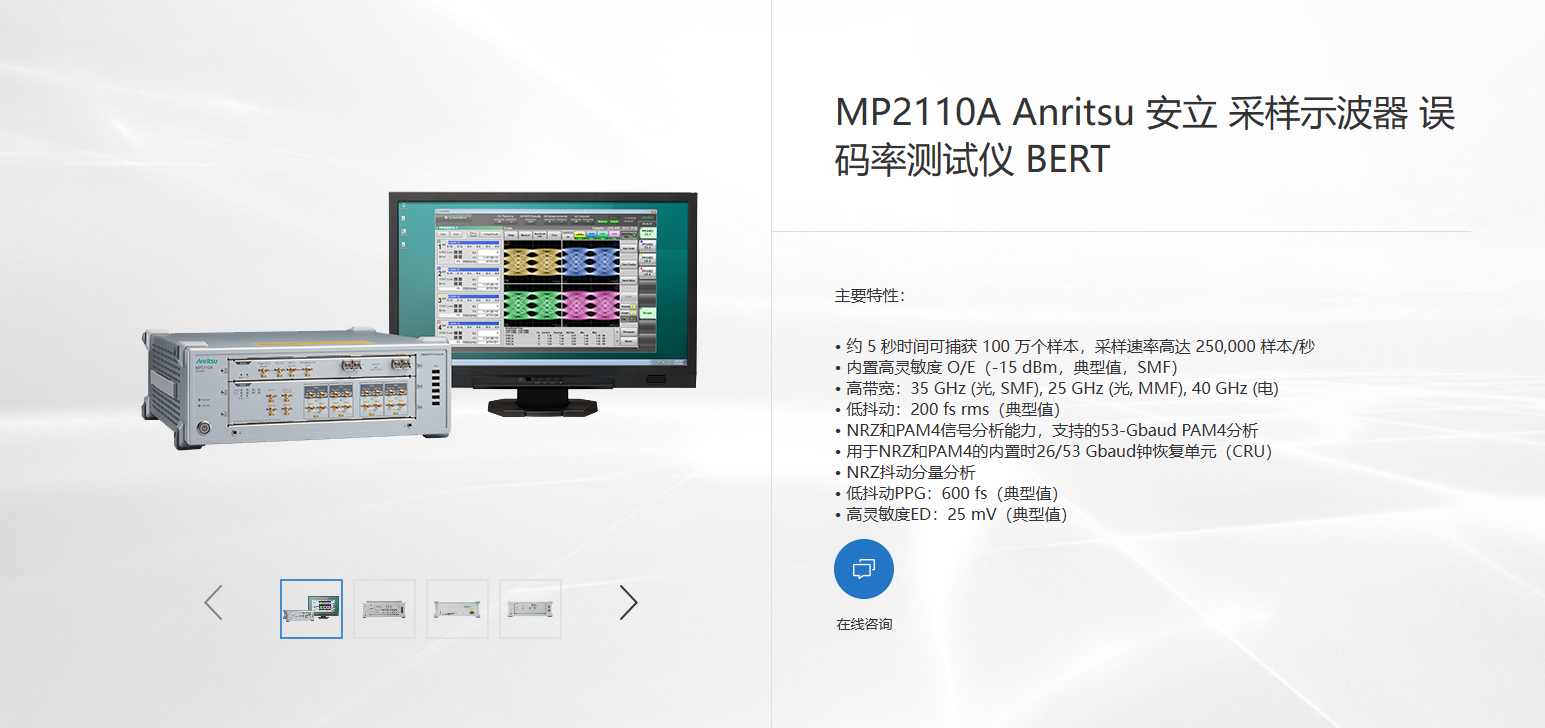

BERTWave MP2110A 是一种集成测量仪器,它结合了比特误码率测试仪(BERT)和采样示波器。它支持光模块在光通信系统中使用的比特误码率(BER)测量、眼图模板测试、眼图分析和其他评估操作。要评估光通信系统中使用的光模块,需要一个 BERT 和一个采样示波器

特征:一体化仪器,28.2Gb/s×4 NRZ误码仪和4通道内置时钟恢复的NRZ/PAM4采样示波器

  • 采样示波器

    • 约 4 秒时间可捕获 100 万个样本,采样速率高达 250,000 样本/秒

    • 内置高灵敏度 O/E(-15 dBm,典型值,SMF)

    • 高带宽:35 GHz (光, SMF), 25 GHz (光, MMF), 40 GHz (电)

  • 低抖动:200 fs rms(典型值);低噪声: 3.4 µW (典型值 SMF)

  • 用于NRZ和PAM4的内置时钟恢复单元(CRU)支持支持5G~28.9G/51G~58G


    • NRZ抖动分量分析(选件)

    • 接口类型:一光(单&多模)&一电/一光(单/多模)/两光(单&多模)/四光(单/多模)/两电

    • 两电接口:差分,33GHz滤波器,CTLE均衡,电缆去嵌

  • BERT

    • 低抖动 PPG:600 fs rms(典型值)

    • 高灵敏度 ED:25 mV(典型值)

应用领域:

  • 10G/25G/50G/100G/200G/400G/800G光传输模块、有源光缆和数据中心、核心网、城域网、4G/5G移动回传、5G移动前传所使用的有关部件的物理层性能评估。

  • 涉及产品:以太网, eCPRI/RoE, CPRI, SDH/SONET, OTN, InfiniBand, Fibre Channel,SFP28, QSFP28, CFP2/4/8, SFP56, QSFP56, OSFP, QSFP-DD,AOC,DAC,TOSA, ROSA, 高速光引擎, PHY, 驱动器芯片。

BERTWave MP2110A 是一款内置误码率测试仪 (BERT) 和采样示波器的一体化测量仪器,支持光模块的误码率 (BER) 测量、眼图模板测试、眼图分析等评估操作。


为了评估光通讯系统中使用的光模块,需要使用 BERT 和采样示波器。有了内置 4 通道 BERT 和4 通道采样示波器的一体化 BERTWave MP2110A,就无需再使用单独的仪器,从而降低了仪器投入资本和生产成本。而且,BERTWave MP2110A 不仅可在光模块的 RX 侧同时测量多达4个通道的误码率,还能同时在 Tx 侧执行最多4个通道的眼图模板测试和眼图分析。此外,MP2110A 采样示波器的采样速率高达 250,000 样本/秒,可更快地执行眼图模板测试和眼图分析。采用 BERTWave MP2110A 可同时执行 BER 测量和眼图分析,使测量时间大大缩短。


MP2110A BERT 在标准配置下可测量 24.3Gb/s 至 28.2 Gb/s 的比特率,安装 Opt-093 后则可测量 9.5Gb/s 至 14.2 Gb/s 的比特率。内置采样示波器支持的带宽为 40 GHz(电接口)、35 GHz(SMF,光接口)和 25 GHz(MMF,光接口)。此外,该采样示波器还标配内置 100 Gb/s 频段的贝塞尔滤波器和选配10GE(LAN&WAN)的数字滤波器,用于测量光信号。卓越的性能有助于确保提高光模块的产量。简化的设置和用户界面让 MP2110A 方便操作;向后兼容MP2100B 的远程命令,确保仪器升级毫无烦忧。


另外,内置 PC 带来的稳定运行确保在任何操作环境下都能获得出色的性能。 BERTWave MP2110A 配备多通道 BERT、采样示波器、高速眼图分析和模板余量测量功能,因此 可提高光模块的生产效率,降低生产成本。


主要性能与指标:

BERT

支持的比特率 安装 MP2110A-x93 时 未安装 MP2110A-x93 时
共享 PPG + ED:
可变比特率范围(步进 1 kb/s)
24.3 Gbit/s 至 28.2 Gbit/s
9.5 Gbit/s 至 14.2 Gbit/s
共享 PPG + ED:
可变比特率范围(步进 1 kb/s)
24.3 Gbit/s 至 28.2 Gbit/s
测试图案 PRBS:27-1、29-1、215-1、223-1、231-1
辅助图案:1/2 时钟图案,1/16 时钟图案
电信号 I/O 可选1通道/2通道/4通道 差分输入输出
幅度 PGG输出:0.1 至 0.8 Vp-p/10-mV 步进(单端)
ED输入:0.05 至 0.8 Vp-p,灵敏度25mV典型值,内置时钟恢复

采样示波器

测量通道 2电、1光(单模&多模)1电、1光(单模或多模)、2光(单模和多模)、4光(单模或多模)
带宽 光:单模 = 35 GHz,多模 = 25 GHz(典型值,无滤波器);电:40 GHz(典型值)
显示 眼图模式、脉冲模式、相干眼图
NRZ信号测量功能 平均功率(dBm、μW)*1、消光比*1、OMA(dBm、μW)*1、交叉点 OMA*1、VECP*1、1电平、0电平、眼图幅度、眼图高度、眼图高度比、交叉点、SNR、抖动(p-p、RMS)、上升时间、下降时间、眼图宽度、DCD、RIN OMA、TDEC*2、模板冗余 【*1:仅限光信号;*2:无IEEE 12.6GHz硬件滤波器】
PAM4信号测量功能(选项-095) 平均功率(dBm、μW)*1、TDECQ*1、部分 TDECQ*1、Ceq*1、外部 ExR*1、外部 OMA*1、线性度、电平 0/1/2/3、电平 RMS(0/1/2/3)、电平 P-P(0/1/2/3)、电平偏离(0/1/2/3)、眼图电平(高/中/低)、眼图高度(高/中/低)、眼图宽度(高/中/低)、眼图偏离(高/中/低)、RIN OMA【*1:仅限光信号】
电口测量功能 AC 共模输出电压(max, RMS)、差分峰峰输出电压(max)、近端ESMW (Eye symmetry mask width)、近端眼高(差分)(min)、远端ESMW、远端眼高(差分,min)、上升时间、下降时间、DC 共模电压
采样速度 250,000 样本/秒(标称值,1350 样本,25.78125 Gbit/s 比特率,6.4453125 Ghz 时钟频率,2UI 显示比特计数)
波长范围 1,2通道单模:860 nm~1650 nm;1,2,4通道多模:800 nm 到 860 nm;4通道单模:1260~1650nm
NRZ抖动分析功能(选项-096) TJ(J2、j4、J9、用户定义 BER、眼图张开度)、RJ(d-d)、RJ(rms)、DJ(d-d)、PJ(p-p)、PJ 频率、DDJ(p-p)、DDPWS、DCD、ISI(p-p)
图形:TJ/RJ/PJ/DDJ 直方图、DDJ vs. 比特、浴盆、PJ vs. 频率
时钟恢复功能 26G 26G/53G
单模/多模/电口;25.5 Gbaud 至 28.2 Gbaud,NRZ和PAM4;环路带宽:4 MHz,10 MHz,比特率/1667可选,衰减:–20 dB/dec;输出时钟抖动:220fs rms 单模:1260 nm 至 1620 nm ;25.5 Gbaud 至 28.9 Gbaud和51 Gbaud 至 58 Gbaud;NRZ 和PAM4;环路带宽:4 MHz,10 MHz,比特率/1667可选,衰减:–20 dB/dec;输出时钟抖动:200fs rms

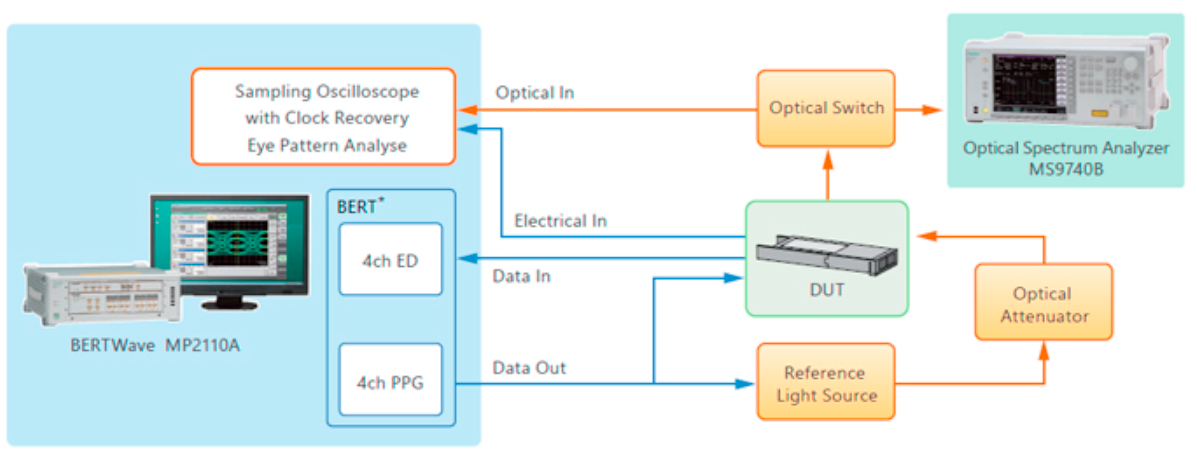

多通道光学模块评估

所需的测试项目

  • Rx 电信号眼图分析(NRZ :眼图模板裕量、抖动、Tr/Tf 等)

  • Tx 光信号眼图分析(光功率、NRZ :眼图模板裕量、抖动、Tr/Tf、消光比,PAM4 :TDECQ、外部 OMA/消光比、线性等)

  • Rx 信号接收灵敏度测试(BER 测量)

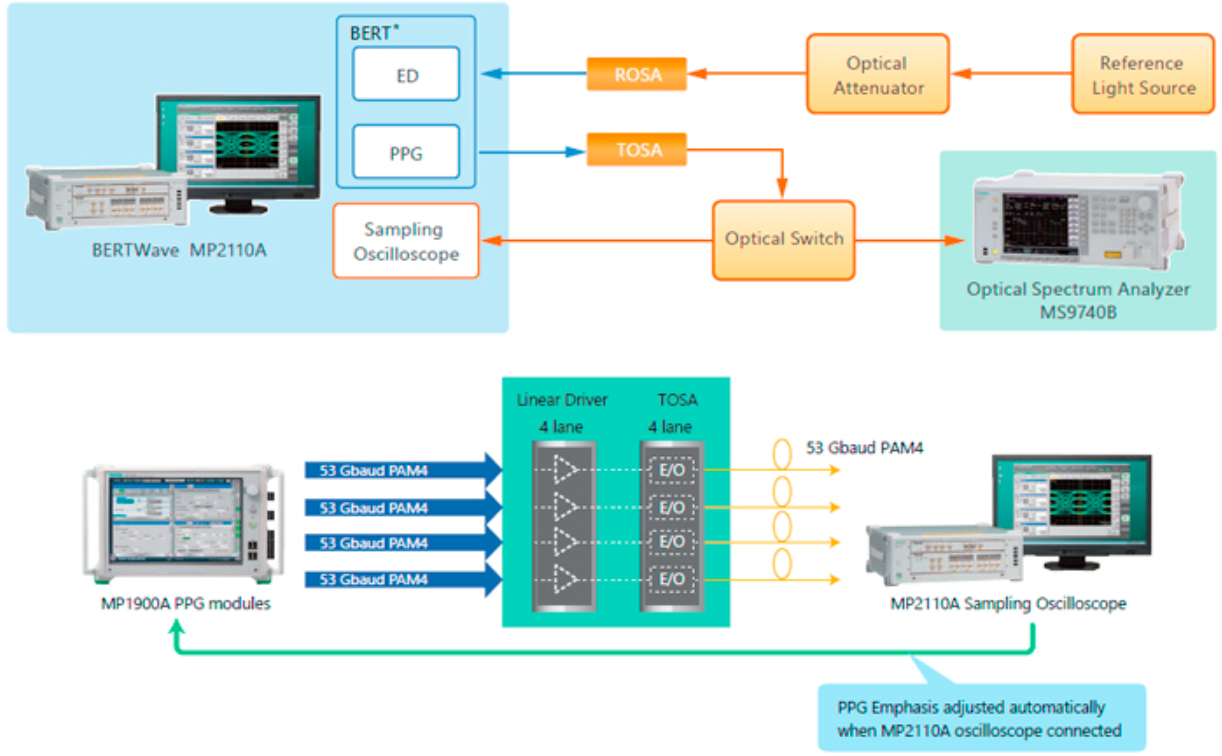

TOSA/ROSA 评估

所需的测试项目

  • Tx 光信号眼图分析(光功率、NRZ :眼图模板裕量、抖动、Tr/Tf、消光比、PAM4 :TDECQ、外部OMA/消光比、线性等)

  • Rx 信号接收灵敏度测试(BER 测量)

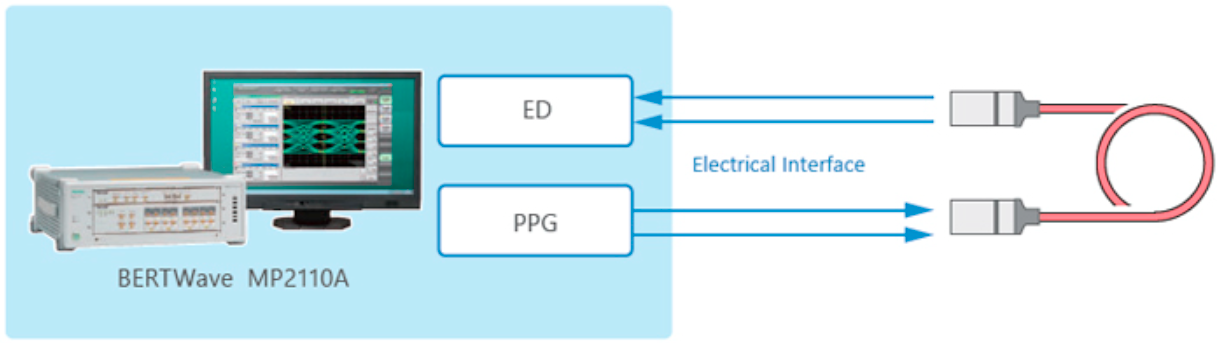

有源光缆(AOC)/直接连接电缆(DAC)评估


所需的测试项目

  • 4 个通道同时执行 BER 测量(串扰测试)

  • 差分电信号眼图分析

  • 差分电信号抖动分析

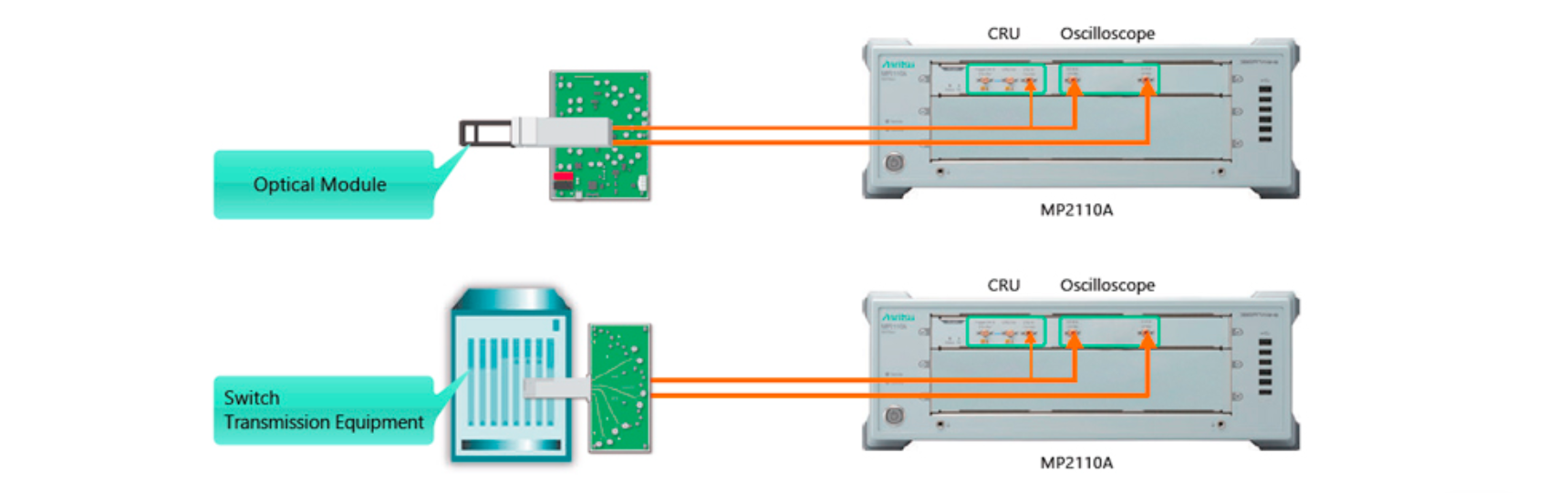

NRZ/PAM4差分电信号评估


差分电信号的眼图可以使用差分电信道示波器(选件021)和信号处理选件(选件098)进行分析。

  • 可以应用符合标准的带通滤波器和均衡器,如CTLE。

  • 测量系统(如电缆)可以使用去嵌入功能进行校准。

此外,安装时钟恢复单元(CRU,Opt-054)免除了提供触发信号的需求。
