100 Gbit/s 光模块评估解决方案-MP2110A 误码仪和示波器一体化仪器
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

100 Gbit/s 光模块评估解决方案-MP2110A 误码仪和示波器一体化仪器

2023-11-03
浏览次数:1157次

随着网络服务提供商推出各种新型应用,数据量呈指数增长,100G 光模块得到大量应用, 为了提高生产效率,节约成本,光模块制造商正努力寻找价格便宜但可扩展的测试仪器, 能够支持从 10G 向 25G 或更高速率的平滑升级。 BERTWave MP2110A 针对 100 GbE/25 GbE 光学模块生产应用设计,将 BERT(误码率 测试)和采样示波器(眼图模式分析)集成于一体化机箱中。既可提高光模块的生产效率, 也有助于降低生产成本。


灵活的配置

• 一体化:误码分析仪 + 采样示波器

• 快速测量:误码和眼图同时测量

• 低价格:工业级功能和性能

• 出色的用户体验:友好的用户界面

• 兼容性:兼容 MP2100A/B 命令

• 稳定性:内置稳定的 CPU

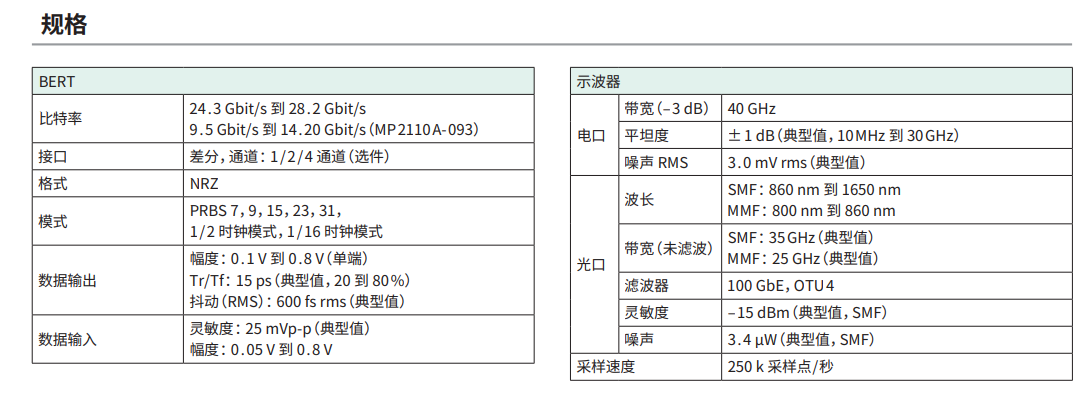

出色的基本功能

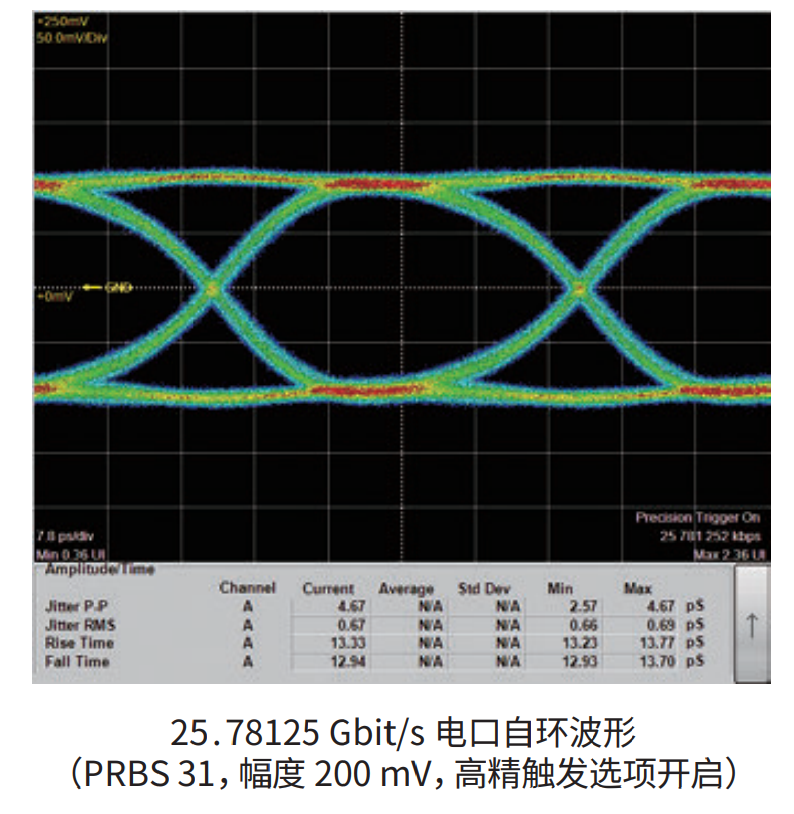

■ 采样示波器

• 高带宽 光口:35 GHz(单模),25 GHz(多模) 电口:40 GHz

• 快速采样(250 k 采样点/秒)

• 高灵敏度:–15 dBm(典型值,SMF)

• 低噪声 O/E:3.4 μW(典型值,SMF)

• 高精度触发选项:200 fs rms(典型值)


■ 4 通道 BERT

• 工作频率:24.3 Gbit/s 到 28.2 Gbit/s

• 高灵敏度 ED:25 mV(典型值)

• 可选择的通道数:1/2/4 通道

• PPG:低抖动(600 fs rms,典型值)和低波形失真


目标应用

•25G/100G 光学收发器模块(CFP2/CFP4/QSFP28/SFP28)

•高速光学引擎 •AOC 和 DAC •光器件(TOSA/ROSA)
