TSL-550 santec 可调谐激光器 tunable laser 常见问题解答
Santec TSL-550 可用于光学器件和模块的测试，如可调谐滤波器，交织器，光纤光栅，耦合器，分离器，隔离器，光开关等。它也可以用于硅光子材料的特性测试，包括微腔环形谐振器。此外，它还可以用于光谱学，干涉测量等领域。
特点

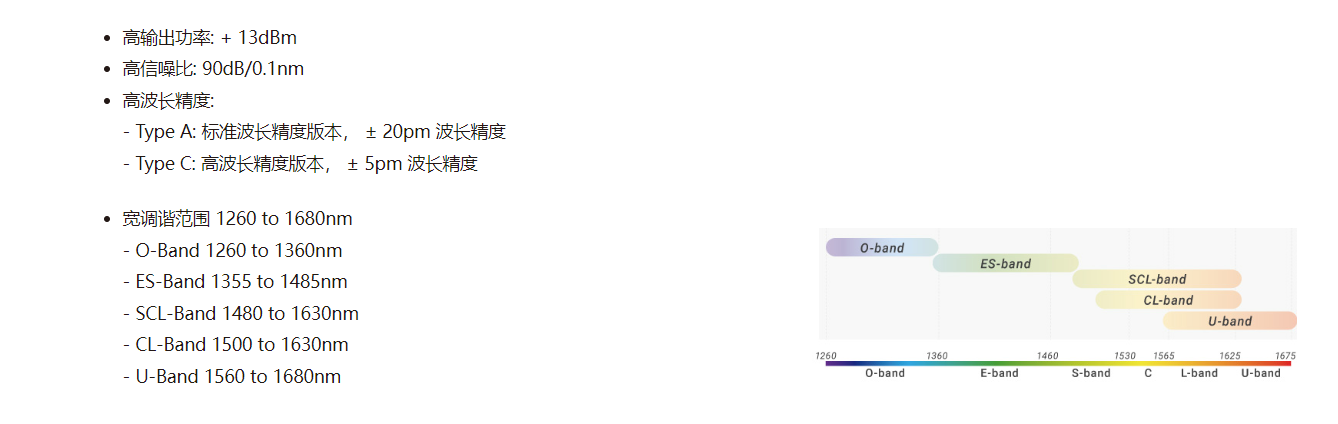

• 宽波长调谐范围，从 1260 到 1680nm，可选不同的波段。
• 高输出功率，高达 +13dBm，适用于多输入、高消光比的器件测试。

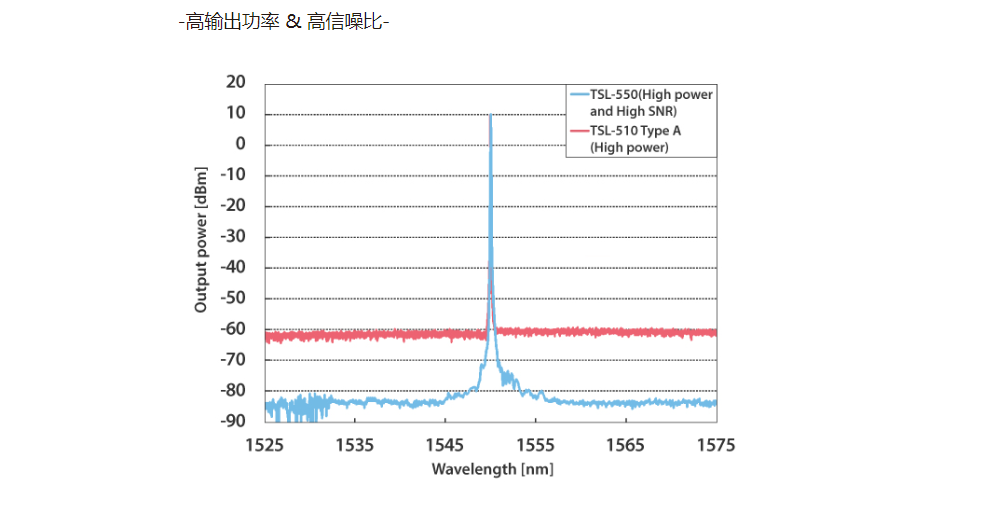

• 高信噪比，超过 90dB/0.1nm，保证了光学测试的精度和稳定性。
• 高波长精度，有两种类型：Type A，±20pm；Type C，±5pm。
• 无跳模调谐，精细调节，相干控制等功能，使其成为精密光学测试的必备工具。
Santec TSL-550应用场景
• 光学器件及模块测试: 可用于测试可调谐滤波器, 交织器, 光纤光栅, 耦合器, 分离器, 隔离器, 光开关等器件的插入损耗 (IL), 波长依赖损耗 (WDL), 偏振依赖损耗 (PDL) 等参数。
• DWDM器件测试: 可用于测试密集波分复用 (DWDM) 类的无源器件、波长选择开关 (WSS) 等器件的波长选择性，消光比，串扰等参数。
• 硅光子材料特性测试: 可用于测试硅光子材料的吸收谱，折射率，色散等特性，以及微腔环形谐振器等器件的谐振频率，品质因子等参数。
• 光谱学: 可用于测量各种物质的光谱特性，如反射率，透射率，荧光，拉曼散射等。
• 干涉测量: 可用于测量光学距离，相位差，折射率等，以及进行光学相干断层扫描 (OCT) 等应用
Santec TSL-550 测试
• 连接 TSL-550 的电源和通信接口，以及输出光纤。
• 安装 TSL-550 的控制软件，可以从 Santec 的网站下载。
• 打开控制软件，选择 TSL-550 的型号和通信端口，然后点击连接。
• 在控制软件中，你可以设置 TSL-550 的波长，功率，扫描模式，精细调节，相干控制等参数。
• 将 TSL-550 的输出光纤连接到你要测试的光学器件或系统，然后开始测试。
• 在控制软件中，你可以查看 TSL-550 的状态，波长，功率，扫描曲线等信息，也可以保存或导出数据。
Santec TSL-550故障处理
• 没有电源：检查电源线是否正确连接，以及保险丝是否完好。
• 激光器无输出：检查输出光纤是否正确连接，以及控制软件是否设置了合适的波长和功率。
• 激光器输出不稳定：检查激光器是否处于恒温状态，以及是否有外界干扰或振动。
• 激光器输出波长不准确：检查激光器是否校准过，以及控制软件是否选择了正确的型号和相干控制模式。
• 控制软件无法连接激光器：检查通信接口是否正确连接，以及控制软件是否选择了正确的通信端口。
Santec TSL-550与Santec TSL-570对比
• TSL-570 是 TSL-550 的升级版，重新设计了核心模块激光谐振器和控制电路，以及更加便利的人性化的用户界面。
• TSL-570 的扫描速度、性能等可提升到 TSL-550 的 2 倍，精确扫描速度高达 200nm/s，亚皮米分辨率及精度。
• TSL-570 的波长精度有三种类型：Type A (±20pm), Type C (±5pm), Type P (±2 pm)，而 TSL-550 只有 Type A 和 Type C。
• TSL-570 的波长范围可以从 1240 到 1680nm，输出光功率高达 20mW，而 TSL-550 的波长范围可以从 1260 到 1680nm，输出光功率高达 13dBm。
• TSL-570 和 TSL-550 都具有高信噪比 (90dB/0.1nm)，无跳模可调谐，精细调节，一致性控制等功能，适用于精密光测试。
