SANTEC 可调谐激光器 Swept Test System 快速扫描测试系统
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

SANTEC 可调谐激光器 Swept Test System 快速扫描测试系统

2023-12-26
浏览次数:1285次

Santec扫描测试系统旨在简化光子测试,并提供完整的解决方案,其中高速分析,高分辨率和高准确性等指标是关键。Santec的可调谐激光器(TSL-770、TSL-570等)搭配光功率计(MPM-210H)、偏振控制器(PCU-110)及定制版软件组成完整的扫描测试系统并且优化了WDL和PDL测量,适用于研发和生产环境。该系统采用实时参考,可同时获取可调谐激光器的输出功率和通过DUT传输的光功率,利用穆勒矩阵法提供更高精度的WDL和PDL分析。在保持测量完整性的同时,通过重采样和调整算法来最大化提升测试数据吞吐量。Santec的MPM-210H功率计主机也可与4通道电流计模块MPM-213结合使用。扫描测试系统与MPM-210H/MPM-213的相结合,适用于测试光纤组件的性能,例如收发器的光电二极管(ROSA/Coherent receiver等)或光信道监测。


SANTEC 可调谐激光器产品特征

实时功率参照

1.精确的WDL / PDL特性测试

  • 高功率重复性 < ±0.02 dB

  • 高PDL重复性 ±0.01 dB

2.激光源功率自动标准化 利用扫频处理单元(数据采集单元)的重新缩放算法

  •  高波长分辨率以及准确性

  • 减少测量时间 可同时多通道测量

3.支持使用动态库(DLLs)开发定制软件 (VB.net、C#、C++ 或LabVIEW)

  • 方便设置测量参数

  • 数据分析


SANTEC 可调谐激光器的应用

光学元件和模块特性

  • 可调谐滤波器、交织器、光纤布拉格光栅(FBGs)、 耦合器、分路器、隔离器、光开关

  • WSS、波长阻断器

  • DWDM组件 光子材料的表征

光谱学

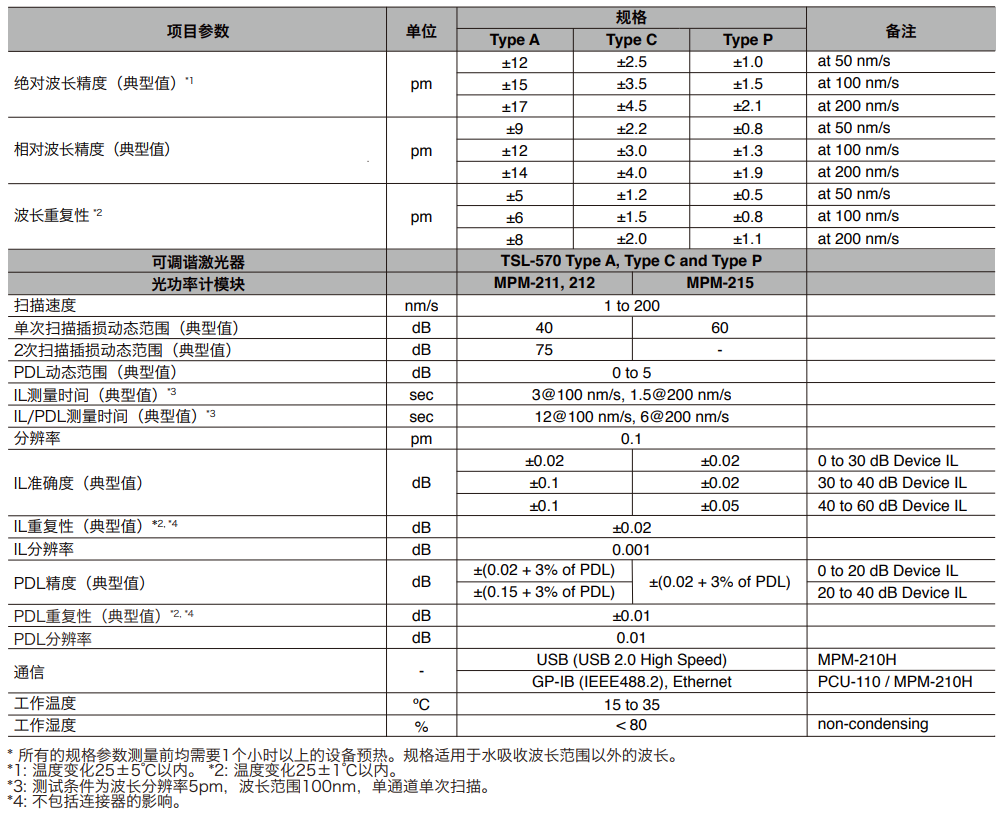

SANTEC 可调谐激光器的规格

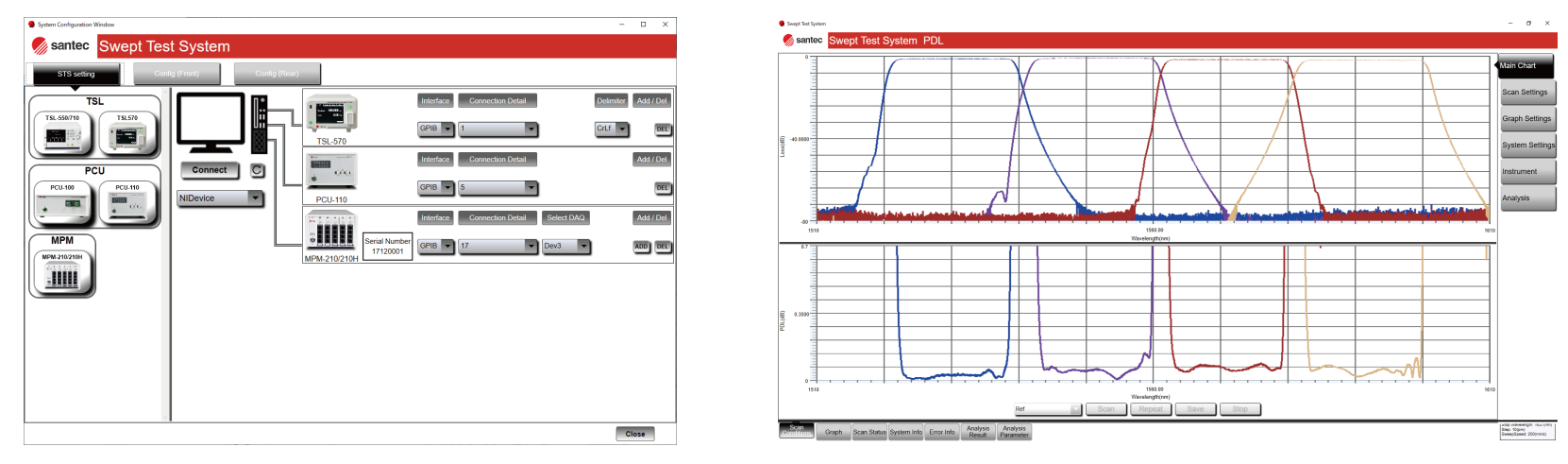

SANTEC 可调谐激光器 Swept Test System 用户操作界面

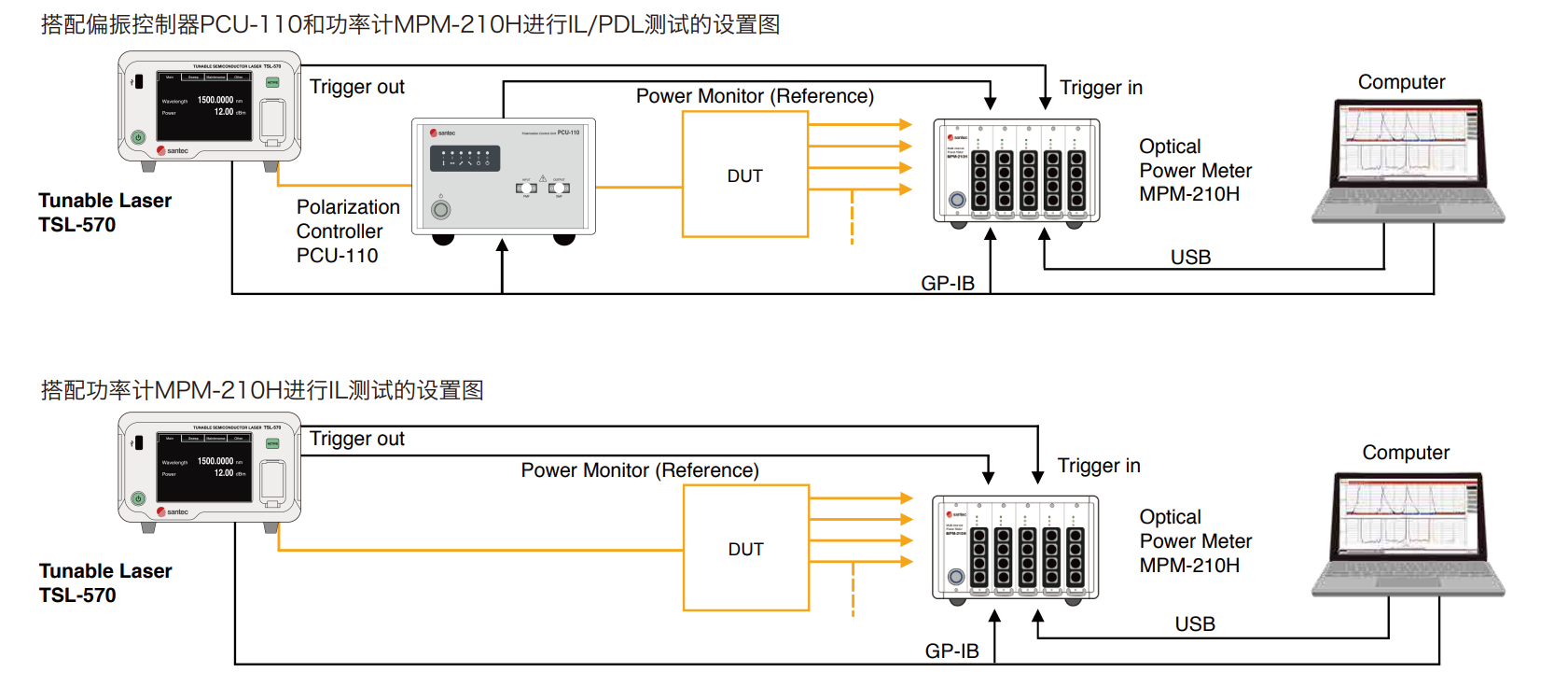

SANTEC 可调谐激光器的典型配置
