关于通信系统中时钟恢复设备的信息？CDR时钟恢复
在通信系统中，时钟恢复设备（CDR: Clock and Data Recovery）是非常关键的组件。它的主要功能是从接收到的信号中提取时钟信息，以便对数据进行正确的采样和重定时。这一过程对于确保数据传输的准确性和可靠性至关重要。
时钟恢复的基本原理涉及到使用锁相环（PLL: Phase Locked Loop）技术。PLL是一种反馈控制系统，它能够将输出信号的相位锁定到输入信号的相位上。
在CDR中，PLL用于从接收到的数据流中提取时钟信号，并生成一个与原始发送端时钟同步的时钟信号。这个过程包括以下几个关键步骤：
相位检测：PLL的鉴相器比较输入信号和压控振荡器（VCO: Voltage-Controlled Oscillator）的输出信号的相位差异。
滤波和控制：鉴相器产生的误差信号经过滤波器处理后，用于调整VCO的频率，使其与输入信号的频率相匹配。
锁定和跟踪：通过不断的相位比较和调整，VCO的输出最终会锁定到输入信号的频率上，从而实现时钟恢复。
时钟恢复对于高速串行通信尤为重要，因为在这些系统中，时钟信号通常不是直接传输的，而是需要从接收到的数据中恢复出来。CDR能够处理信号传输过程中的抖动和时钟漂移，确保接收端能够准确地恢复出数据。

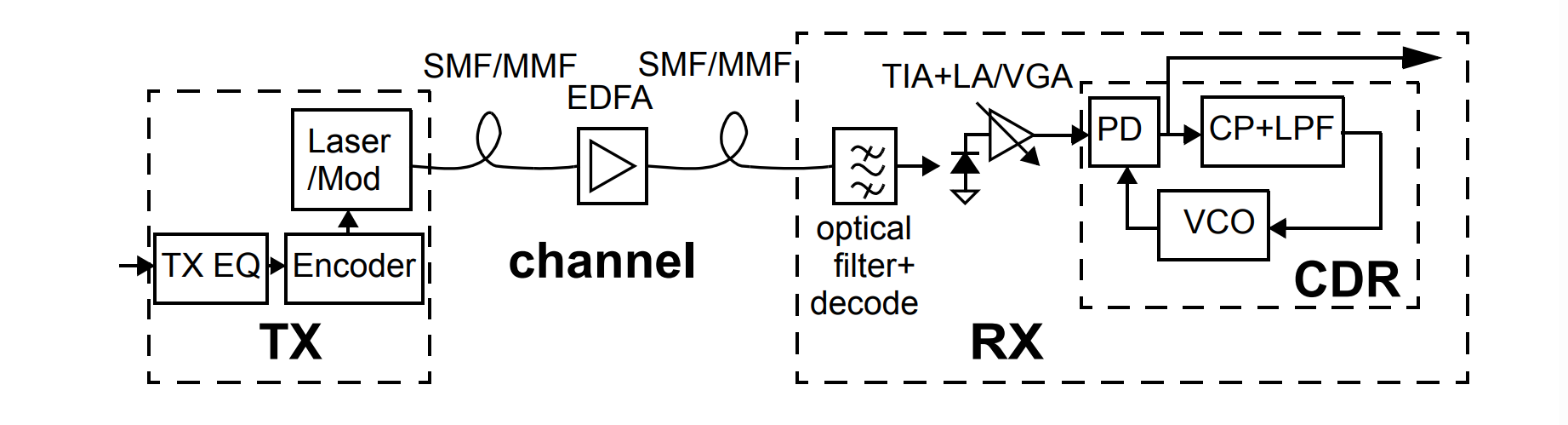

CDR在光通信系统中也扮演着重要角色，它能够从光信号中提取时钟信息，进行同步处理，以及去除传输过程中的抖动，从而保证数据的准确恢复。
CDR在光通信中的应用有哪些？
CDR（时钟和数据恢复）主要包括以下几个方面：
时钟提取：CDR能从接收到的数据流中提取时钟信号，这对于同步传输的数据至关重要。
数据重定时：通过生成恢复的时钟，CDR可以重新定时接收到的数据，以去除传输过程中累积的抖动。
解复用：CDR常常执行降低数据速率的解复用操作，这有助于将高速数据流转换为更易于处理的低速数据流。
性能提升：在高速通信系统中，CDR是提高信号质量、降低误码率的关键电路之一。
适应多种信号格式：对于多比特符号信号（如PAM-4, duobinary等），CDR可能需要锁定到特定的边缘，以适应不同的编码格式。
此外，CDR在光模块中也扮演着重要角色，它与光模块中的其他电子芯片一起，确保了高速通信中接收信号的质量。例如，在10G以太网、光传输网络和10G光纤通道中，CDR的应用都是不可或缺的。
