Keysight E8257D PSG 模拟信号发生器 FQA

2024-06-04
浏览次数:1169次

E8257D PSG模拟信号发生器在通信行业的应用

E8257D PSG模拟信号发生器是一种高性能的信号发生器,其频率范围覆盖100 kHz至67 GHz,适用于多种通信行业的测试需求。以下是一些具体的应用场景:

  1. 雷达测试:E8257D能够生成高达4 GHz的宽带信号,适用于多普勒雷达或接收机阻塞测试,以提高接收机灵敏度。其低杂散和谐波性能有助于改善信号质量并提高测试精度。

  2. 卫星通信测试:该信号发生器支持高达4 GHz的射频调制带宽和外部I/Q输入,可以生成更真实的宽带信号,适用于卫星通信系统的测试。

  3. 射频器件测试:E8257D的输出功率达到1 W,支持大功率器件测试,并且能够克服测试系统损耗。它还能为信号添加AM、FM、PM和脉冲调制,以支持器件和电路表征。

  4. 相位噪声测试:E8257D的相位噪声性能优异,可以作为理想的基准用于相位噪声测试系统,特别是在高频段,其相位噪声表现尤为突出。

  5. 射频和微波元件和设备表征:通过增加AM、FM、PM和/或脉冲调制,E8257D可以准确表征射频和微波元件和设备,适用于射频和微波系统的设计和验证。

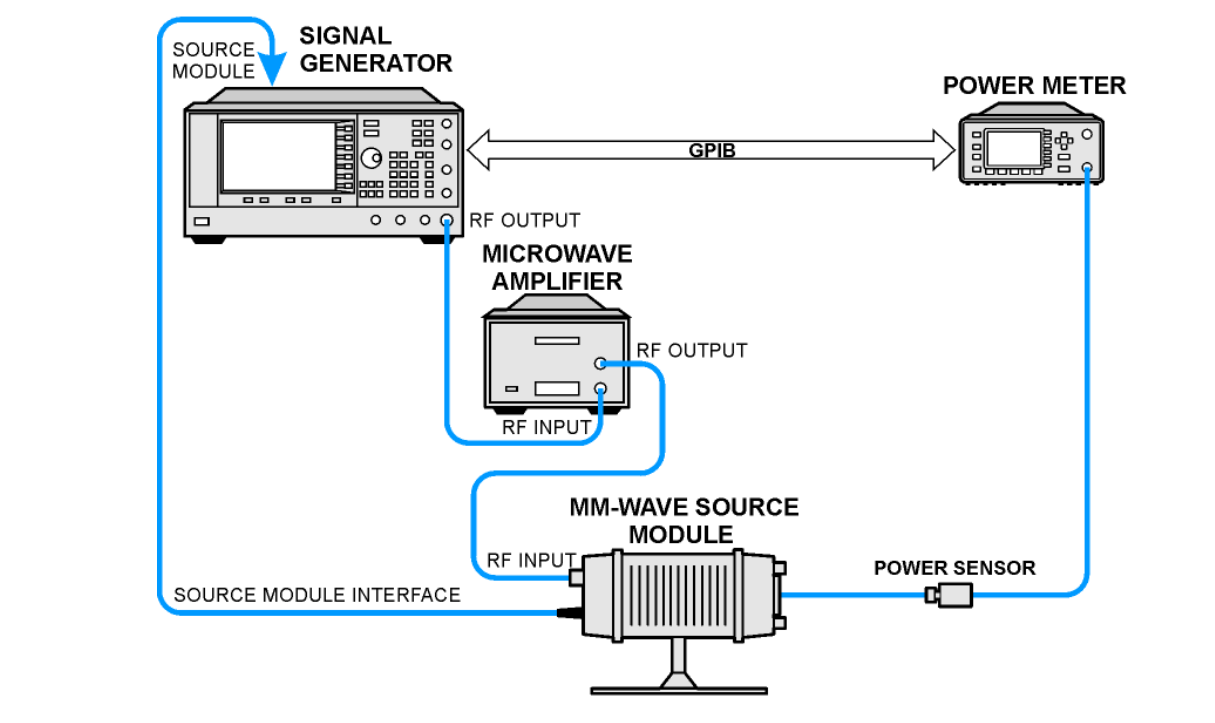

  6. 毫米波测试:利用频率扩展模块,E8257D可以满足高达1.1 THz的测试系统频率需求,适用于毫米波频段的通信系统测试。

E8257D PSG模拟信号发生器在通信行业中的应用非常广泛,无论是在雷达、卫星通信还是射频器件测试等方面,都展现出了其卓越的性能和灵活性。

E8257D PSG模拟信号发生器与其他PSG相比有哪些独特优势?

  1. 高输出功率:E8257D能够提供较高的输出功率,这意味着用户无需额外安装测试高功率设备的外部放大器,从而减少了测试成本和复杂性,并能将测试的不确定性降至最低。

  2. 优异的电平精度:该设备的电平精度非常高,这对于精确测量和控制信号电平非常重要,有助于提高测试的准确性和可靠性。

  3. 优秀的相位噪声性能:E8257D具有行业领先的相位噪声性能,这对于进行本机振荡器、低抖动时钟替代和相邻信道测试等应用尤为关键,因为这些应用对相位噪声非常敏感。

  4. 广泛的频率覆盖范围:该设备能够覆盖从250kHz到67GHz的频率范围,这使得它适用于多种测试场景,包括雷达系统、卫星通信、陆地微波无线系统以及元器件的测试。

  5. 丰富的功能选项:E8257D提供了多种性能增强选件,如输出步进衰减器、高射频输出功率、增强的相位噪声性能、AM、FM、相位调制和LF输出、脉冲调制以及窄脉冲调制等,这些选项使得用户可以根据具体的测试需求进行灵活配置。

E8257D PSG模拟信号发生器凭借其高输出功率、优异的电平精度、优秀的相位噪声性能、广泛的频率覆盖范围以及丰富的功能选项,成为了开发雷达系统、卫星通信、陆地微波无线系统及元器件的理想工具。

E8257D PSG模拟信号发生器的主要技术参数有哪些?

  • 频率范围:100 kHz 至 70 GHz(部分型号可扩展至 1.1 THz)。

  • 输出功率:1 GHz 时的输出功率范围为 -135 dBm 至 +21 dBm。

  • 相位噪声:1 GHz 时,20 kHz 频偏处的相位噪声为 -143 dBc/Hz。

  • 频率切换速度:小于 7 ms。

  • 谐波:1 GHz 时的谐波小于 -55 dBc。

  • IQ 调制带宽:支持内部和外部调制,但具体带宽未明确给出。

  • 非谐波:1 GHz 时的非谐波小于 -80 dBc。

  • 扫描模式:包括列表、步进、斜波等。

  • 频率调制最大偏移:1 GHz 时的频率调制最大偏移为 2 MHz。

  • 频率调制率:100 kHz 频偏时的频率调制率为 DC to 10 MHz。

  • 相位调制最大偏移:普通模式下为 10 rad 至 1280 rad,高带宽模式下的数据未明确给出。

E8257D PSG模拟信号发生器还支持多种调制方式,如 AM、FM、PM 和脉冲调制,以及扫描模式,如列表、步进、斜波等。它还具有良好的失真和杂散特性,能够满足严格的测试要求。
