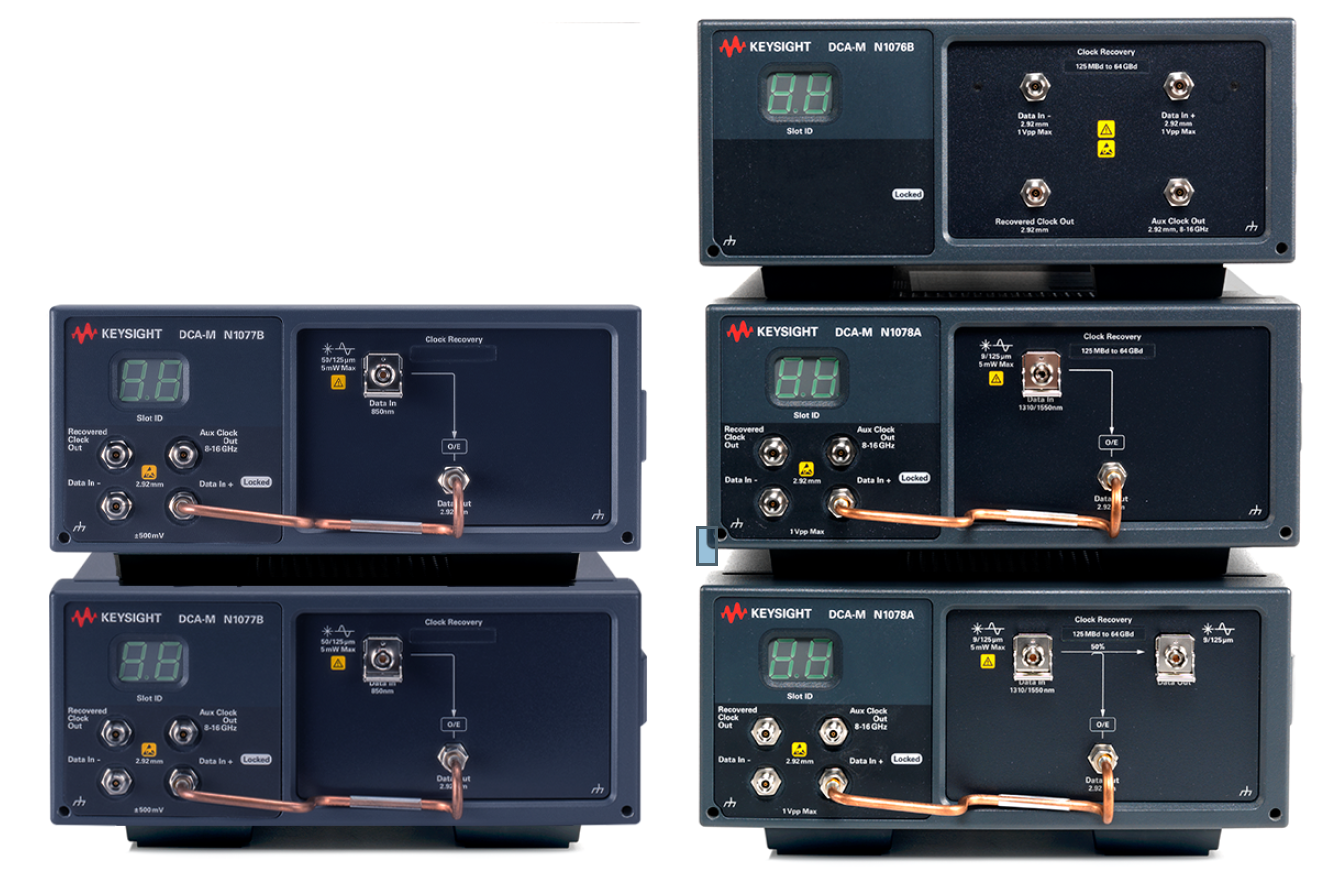

N1076B_7A_7B_8A DCA-M 时钟恢复模块
Keysight公司的N1076B、N1077A、N1077B和N1078A四款时钟恢复解决方案，这些方案针对不同的数据速率提供电气和光学信号的精确时钟恢复功能。N1076B支持高达64 GBd的电气信号，而N1077A和N1077B则分别支持至32 GBd和64 GBd的光学/电气混合信号，N1078A专注于64 GBd的单模光纤应用。所有产品均具有灵活的用户界面和操作系统，可通过简单的USB连接进行控制，并且能与Keysight的其他测试设备无缝集成。本文列出了各产品的规格参数，包括输入输出范围、随机抖动性能、接口类型以及环境工作条件等，旨在帮助用户选择适合特定测试需求的产品，此外，时钟恢复在确保通信标准符合性及测量高速电子设备方面的重要性。

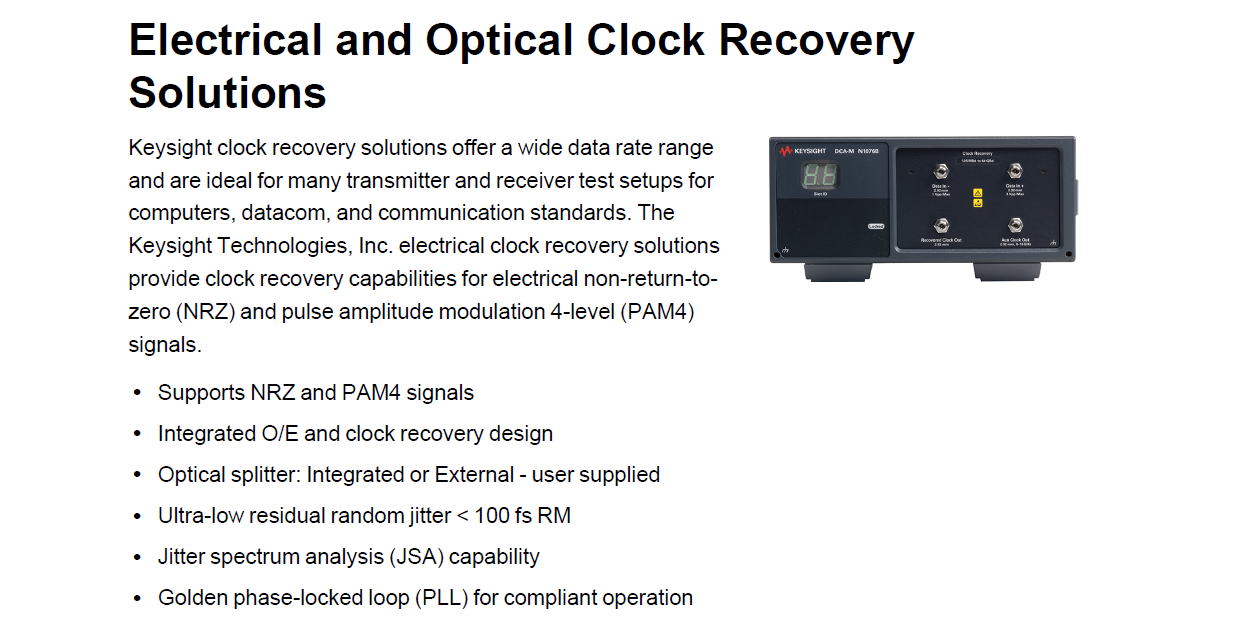

Keysight公司提供光学和电气时钟恢复解决方案，适用于计算机、数据通信和通信标准等许多发射器和接收器测试设置。
光学/电气时钟恢复集成电气时钟恢复与光电信号转换器，可用于电气和光学应用。
可选的光谱分析功能可帮助用户了解低频抖动的幅度和分布，有助于解决过度抖动的根本原因。
N107x系列使用现代FlexDCA界面，可通过简单的USB 2.0或3.0连接控制。
Keysight公司的时钟恢复解决方案具有广泛的速率范围，并且符合行业标准。
Keysight公司提供的数据恢复解决方案，包括N1076B、N1077A/B和N1078A等型号的光学和电气时钟恢复设备。这些设备适用于计算机、数据通信和通信标准等各种发射器和接收器测试设置，并提供了广泛的速率范围。其中，N1076B、N1077B和N1078A型号还具有集成可变均衡器，可以打开关闭的眼图。使用FlexPLL分析软件进行快速、准确和重复测量相位锁定环（PLL）带宽/抖动转移的方法。PCI Express®批准的PLL带宽合规性测试预配置，以及自动报告生成的功能。

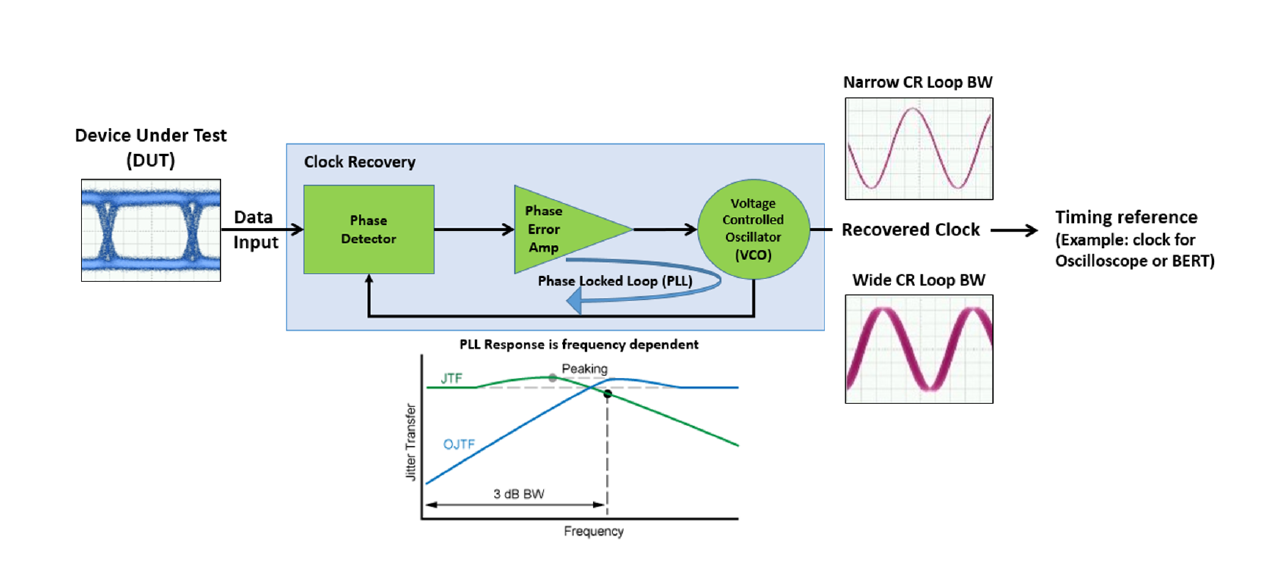

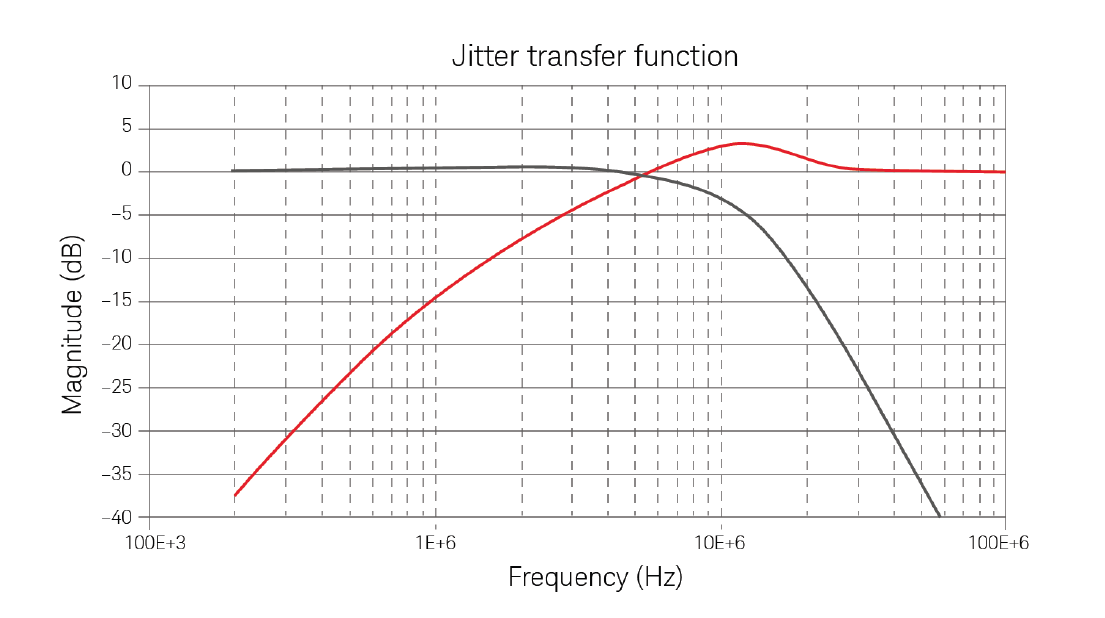

时钟恢复的作用和原理（CDR）。时钟恢复是通过锁相环电路将输入的数据或时钟信号锁定，并输出一个已恢复的时钟信号。这个已恢复的时钟信号可以作为示波器或BERT的定时参考。时钟恢复的性能由锁相环电路的带宽、峰值等参数决定，这些参数决定了从输入信号中出现多少抖动在已恢复的时钟信号上（也称为抖动传递函数）。使用时钟恢复的原因包括满足标准要求、测试无时钟设备以及提供触发信号给示波器或BERT等。N1076B是一种用于电气信号的仪器级时钟恢复器，可支持高达64GBd的速度，并具有可调节的带宽和峰值，确保符合标准的时钟恢复能力。该设备可通过USB连接到N1000A或86100D DCA-X主机或独立PC运行N1010A FlexDCA软件。

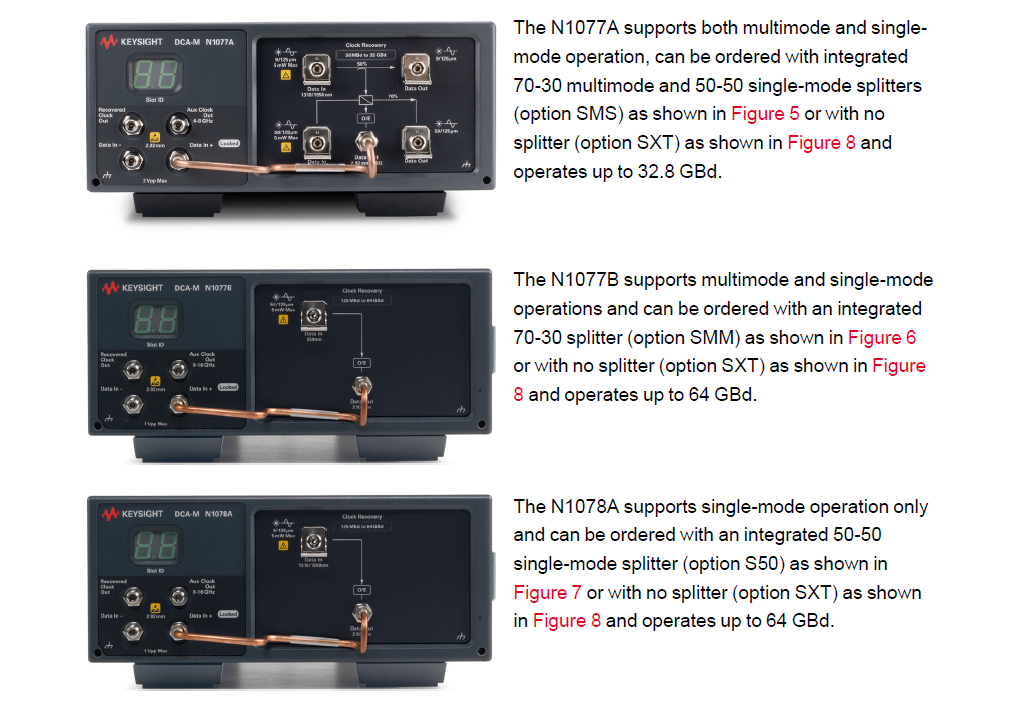

N1077A、N1077B和N1078A，并且它们都可以通过USB连接到DCA-X主机或PC上运行FlexDCA软件进行控制。其中，N1077A支持多模和单模操作，可以与集成的70-30多模和50-50单模分路器一起使用，也可以不带分路器使用；N1077B同样支持多模和单模操作，可选配70-30分路器或不带分路器；而N1078A只支持单模操作，可选配50-50单模分路器或不带分路器。这三款仪器均能从高速光通信信号中准确地恢复时钟信号，适用于各种数据速率高达64GBd的信号类型。
Keysight公司的时钟恢复解决方案，包括其广泛的比特率范围和对各种标准的支持能力。同时，该方案还可以用于测试无时钟设备的性能，并提供低噪声、高精度的辅助时钟输出。此外，该方案还具有优化随机抖动测量准确性的功能，可以分析时钟和数据信号的抖动谱，并帮助用户识别抖动的根本原因。最后，该方案还提供了带宽可调、峰值选择性好、灵敏度高的发射器测量功能，可以帮助用户更准确地评估发射器的性能。

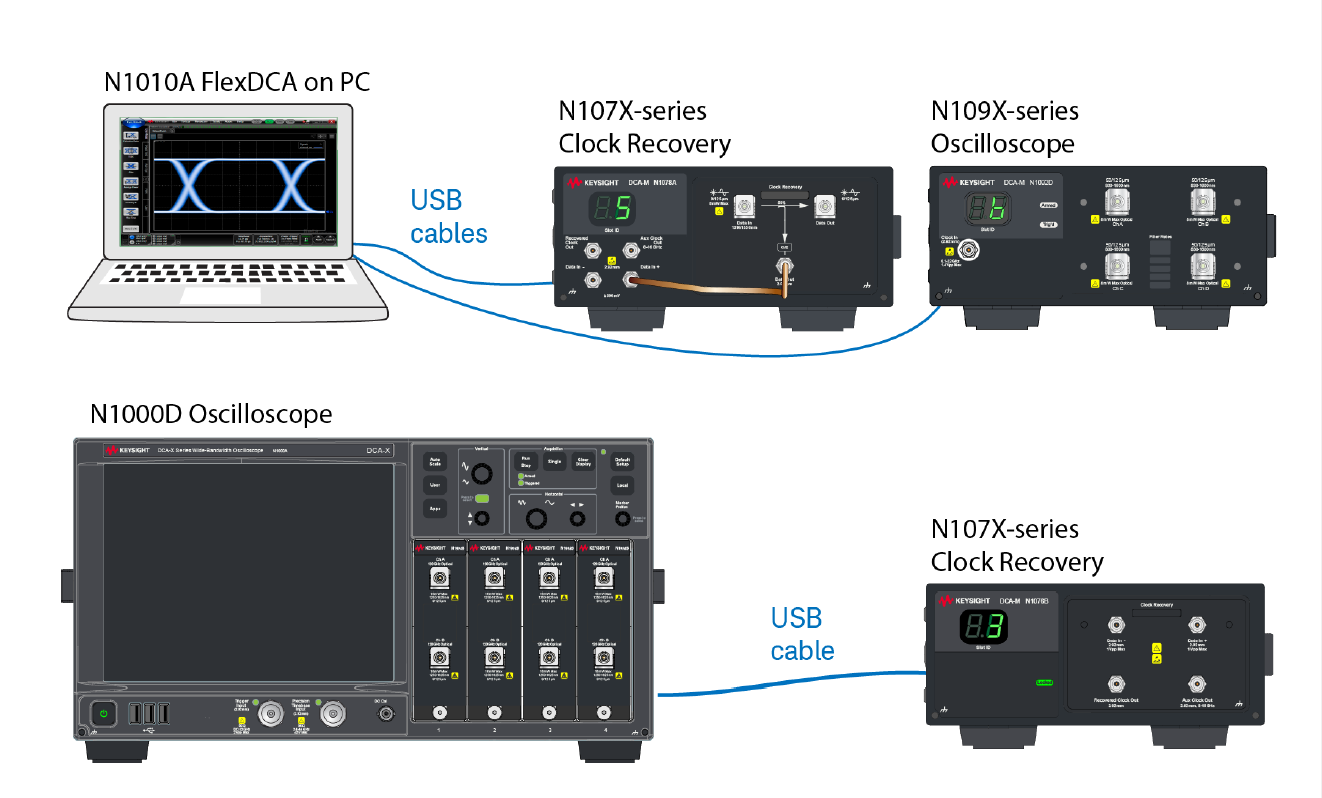

N107x系列时钟恢复仪控制及应用示例
N107x系列时钟恢复仪器的控制方式和配置方法。该仪器可以通过USB连接到N1000A DCA-X主控台或单独的PC上运行FlexDCA软件进行控制。用户可以使用FlexDCA界面轻松地配置数据速率、环带宽度和峰值等参数。此外，该仪器还具有超低抖动的辅助时钟输出，可用于精确时间基模块或集成精确时间基实现最准确的测量。
