AQ6370D光谱仪：DWDM系统精准测量
随着5G网络的快速推进，光通信技术迎来了前所未有的变革。密集波分复用（DWDM）系统因其高效的数据传输能力和频谱利用率，成为现代光纤通信网络的核心。然而，DWDM系统中密集的信道分布和高速的数据传输，对光谱分析仪（OSA）提出了更高要求。本文将探讨AQ6370D光谱仪如何在DWDM系统测量中发挥关键作用，特别是在光信噪比（OSNR）这一核心指标的精确测量上。
OSNR测量的重要性与挑战
OSNR是衡量DWDM系统性能的重要参数，直接影响着系统的传输质量和可靠性。在测量OSNR时，光谱仪的分辨率成为决定因素。分辨率的选择既要确保能够准确捕获信号调制带的功率，避免相邻信道信号的干扰，又要能够精细地区分噪声，这对光谱仪提出了双重挑战。
OSNR的计算方法
在测试WDM (包括CWDM和DWDM) 系统的过程中，OSNR (光信噪比) 是反映系统性能的重要指标。光谱仪的分辨率如何影响OSNR结果？如何正确选择合适的分辨率？
根据IEC规范，可以由以下公式获得：
准确计算OSNR的关键取决于OSA获得的每个通道的Pi (信号功率) 和Ni (噪声功率) 的精度。Bm是测量过程中光谱仪的分辨率，Br是归一化噪声带宽，通常为0.1nm。精确测量Pi与Ni，决胜于光谱分析仪 (以下简称OSA) 的分辨率!
AQ6370D光谱仪：DWDM系统精准测量

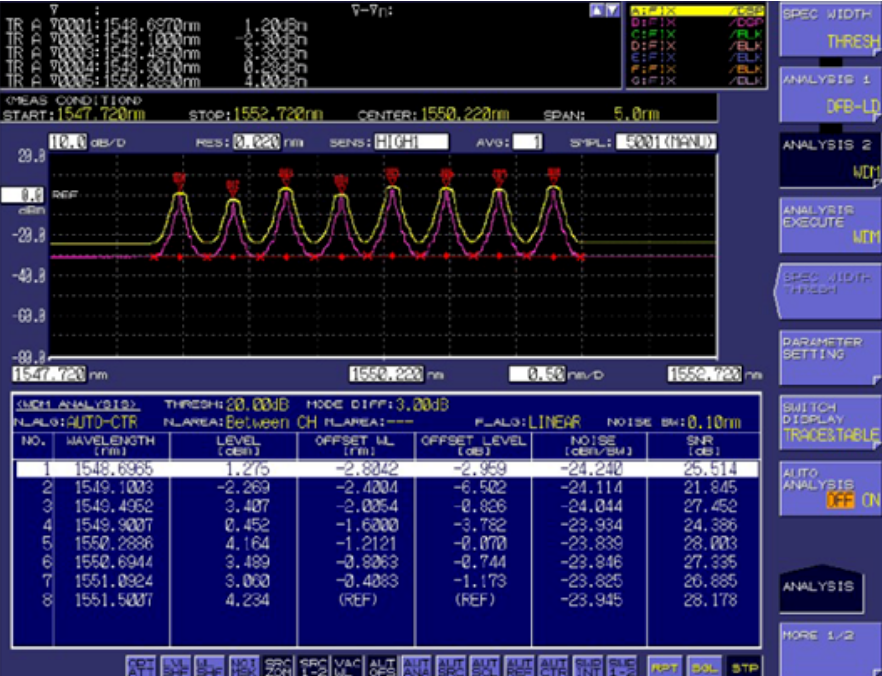

横河AQ6370D有一个为该测试设计的功能，“双曲扫描功能Dual Trace Function”，它使AQ6370D能够分别计算不同分辨率的信号功率和噪声功率，为了获得OSNR的准确结果，我们只需要扫描两条曲线。如图所示，黄色曲线Trace A读取信号功率，红色曲线Trace B读取噪声功率。

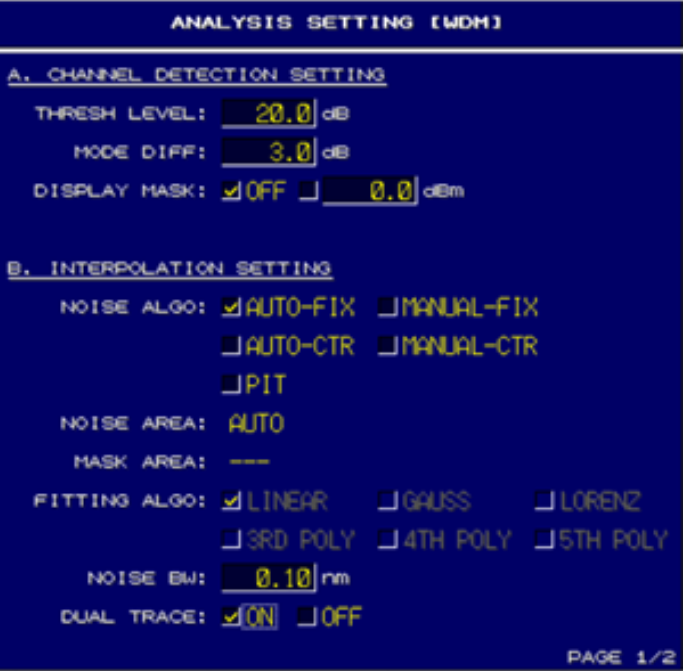

Dual Trace功能可以在ANALYSIS2-WDM-Parameter setting设置，如下图：
选择高分辨率、大动态范围的光谱仪对精确分析DWDM的OSNR至关重要。AQ6370D的最高分辨率为0.02nm，动态范围大于78dB，可有效准确测量信号灯和噪声灯的功率，并结合正确的设置，确保OSNR的分析结果，是DWDM系统测量的理想选择。
温馨提示：
本文所述基于实验系统进行测量，测量条件或测试能力会根据实际情况有所不同。
当使用以上设置进行实际测量时，根据系统的动态啁啾、色度色散、调制格式等情况，测量结果会有差异，需要重新设置测试条件。
