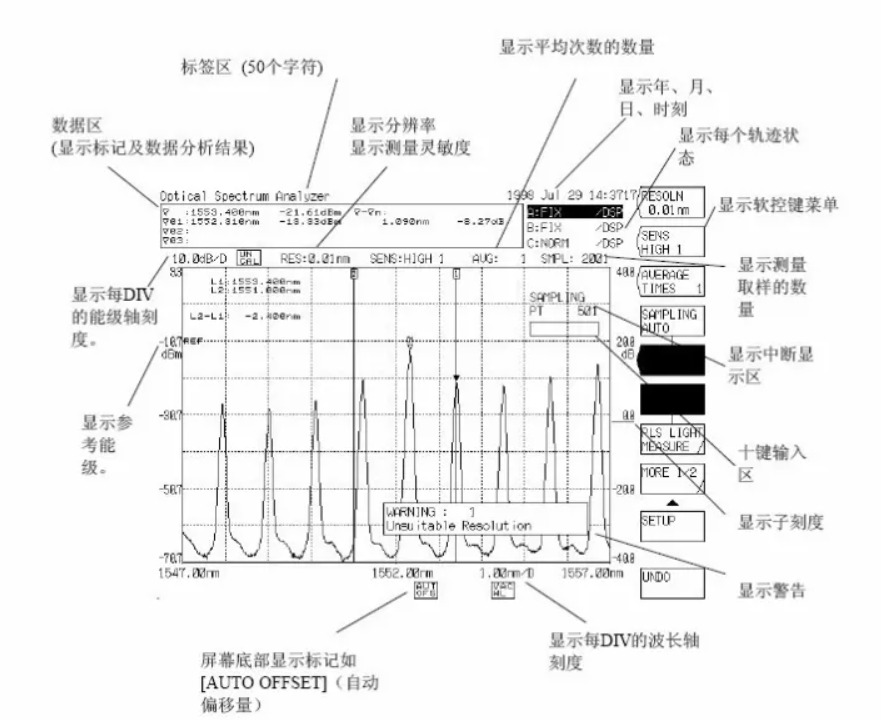

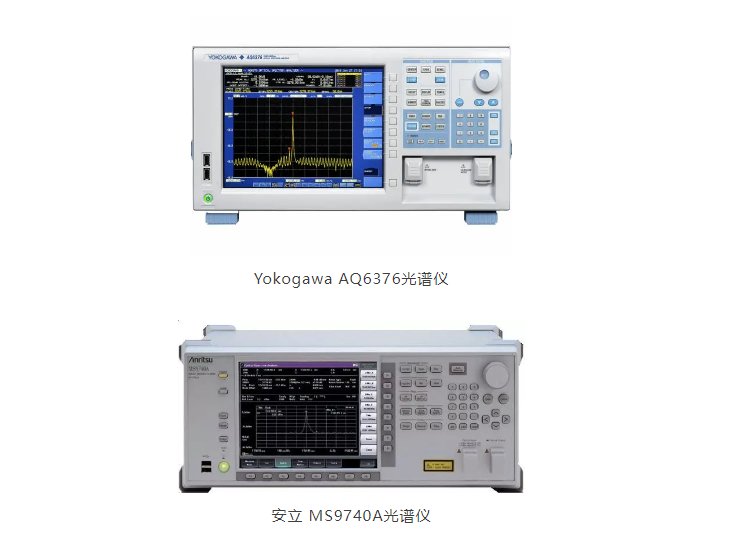

光谱分析仪的屏幕显示测量条件、标记值、其它数据以及测量波形。屏幕各部分的名称显示如下:

光谱谱宽的测量

光谱宽度(或称为谱宽)是一个重要的参数,尤其是在激光光源如激光二极管(LD)和发光二极管(LED)的性能评估中。谱宽定义了光谱能量分布的宽度,对于激光器来说,它反映了其单色性的程度。谱宽越窄,激光器的单色性越好。

选择光谱分析仪的分辨率

在测量光谱宽度时,光谱分析仪的分辨率设置至关重要。分辨率的选择应该遵循以下原则:

  1. 分辨率应小于被测信号谱宽的1/10,这是一个理想的情况,确保测量的准确性。但实际操作中,至少要求分辨率小于被测信号谱宽的1/5,以保证测量结果的可靠性。

  2. 分辨率带宽的设置:在实际测量中,为了获得尽可能准确的数据,通常会将分辨率带宽设置得非常小,比如0.1nm以下,这对于高分辨率的要求尤其重要。

如何设置分辨率带宽

在光谱分析仪的SETUP菜单中,分辨率带宽(RES)通常是第一项可设置的参数。可以直接输入所需的分辨率带宽值进行设定。

如下图所示(图中只为区别光谱形状的不同)

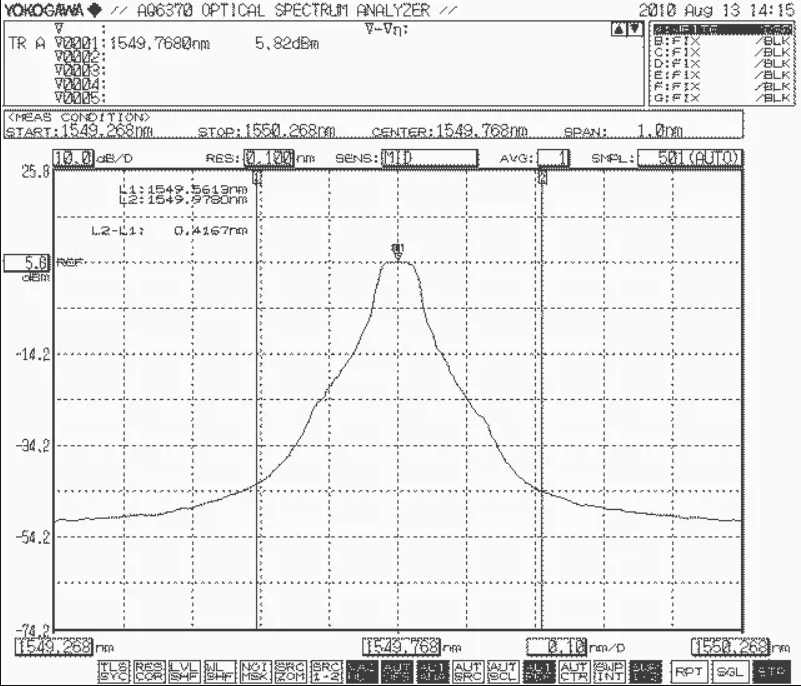

分辨率带宽RES=0.5nm

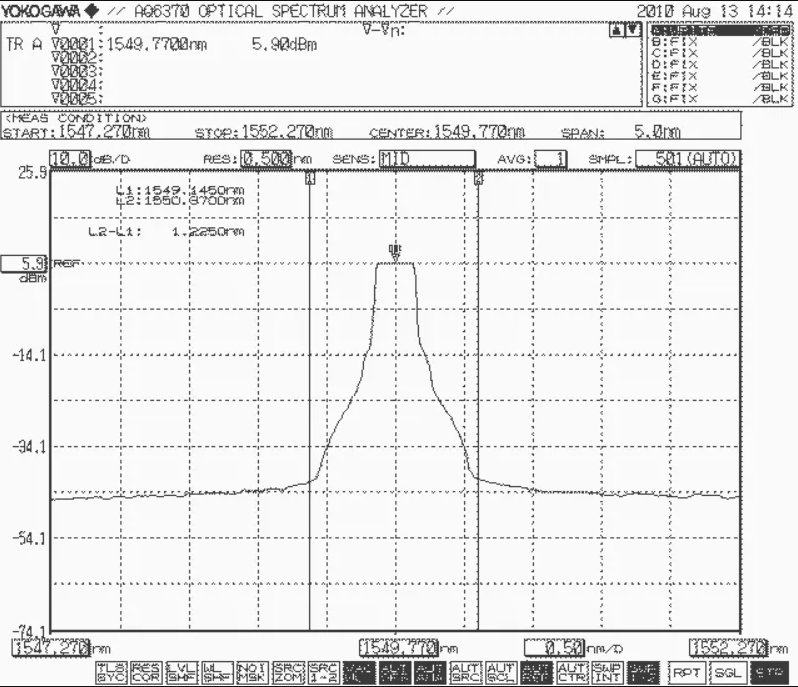

分辨率带宽RES=0.1nm

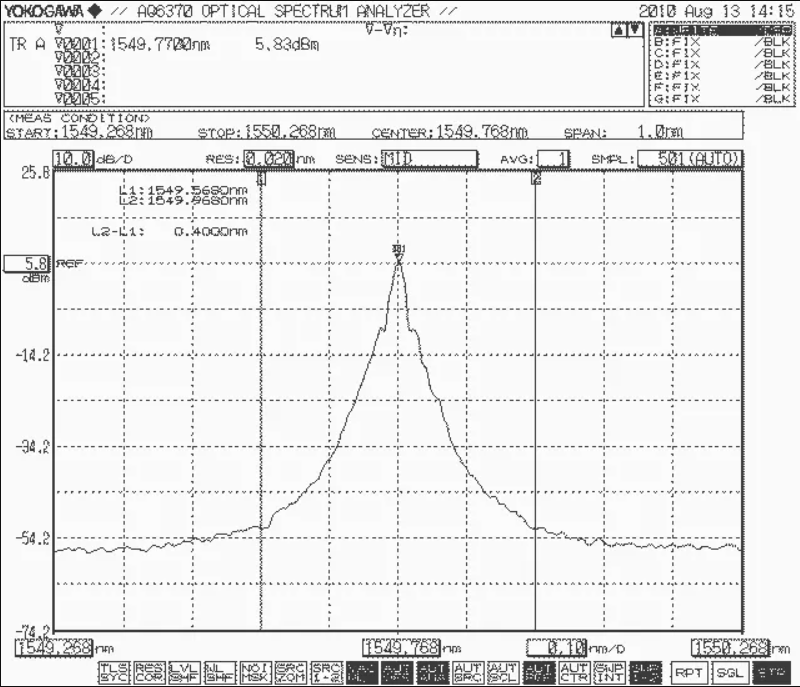

分辨率带宽RES=0.02nm

边模抑制比的测量

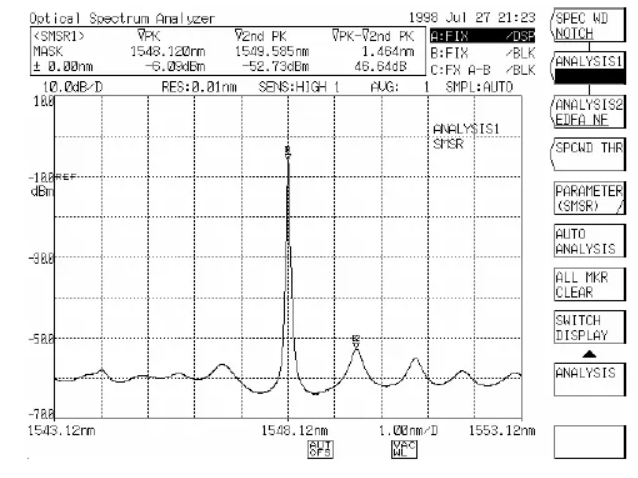

边模抑制比(Side-Mode SuppressionRatio,缩写为SMSR),SMSR表示峰值能级与横模能级之间的能级差值。需要配合使用MARKER菜单和ANALYSIS菜单中相应的键。用MARKER菜单对主波峰值和最高的副波峰进行标识,读取两者的峰值功率值。边模抑制比为最高峰与次高峰之间的能级差。可以通过ANALYSIS菜单中相应的子选项计算得到最后的值。
