MS9740A Anritsu 安立 光谱分析仪

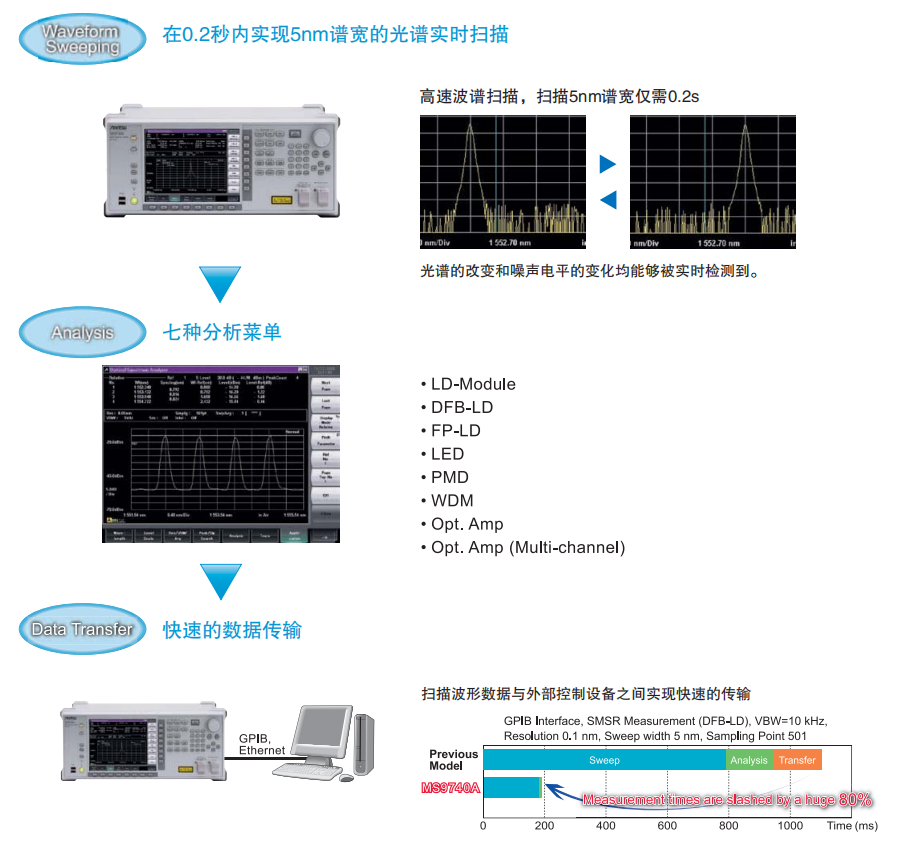

Anritsu MS9740A减少了从波形扫描到数据传输到外部控制设备的总时间，并支持简单的分析程序。流程，提供出色的性价比和更好的生产力

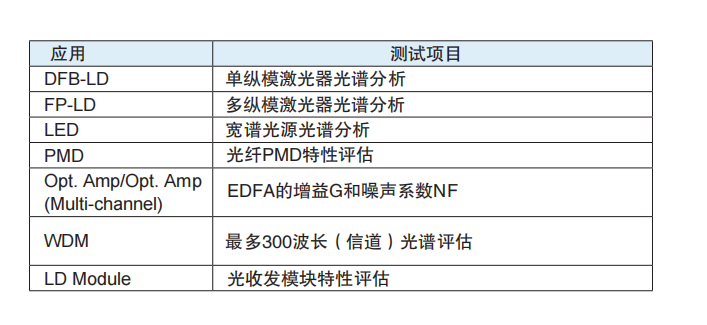

MS9740A支持相关测量目地的8种测量应用模式(DFB-LDFP-LD LED,PMD,Opt.Amp，Opt.Amp(多通道)，WDMLD Module)。例如:LD光谱特性评估，分析菜单和方法均可以根据需要调整，如单纵模激光器(DFB-LD)，多纵模激光器(FP-LD)，宽带LED等。此外，WDM可以支持每个波长信道的分析。而且一键实现所有测试项目的批处理。
特点功能
以<0.2s（5nm） 测量无源光学器件可缩短总分析时间
用于评估有源光学器件的专用应用
优异的性价比
动态范围性能 ≥60 dB（距峰值波长 0.4 nm）
30 pm 最小分辨率带宽
支持中压和微粒光纤
重量轻，功耗降低 50%
型 号：MS9740A
名 称： 光谱分析仪
品 牌：安立 (Anritsu )
分 类：通用电子测试 > 光谱分析仪
产品属性：主机

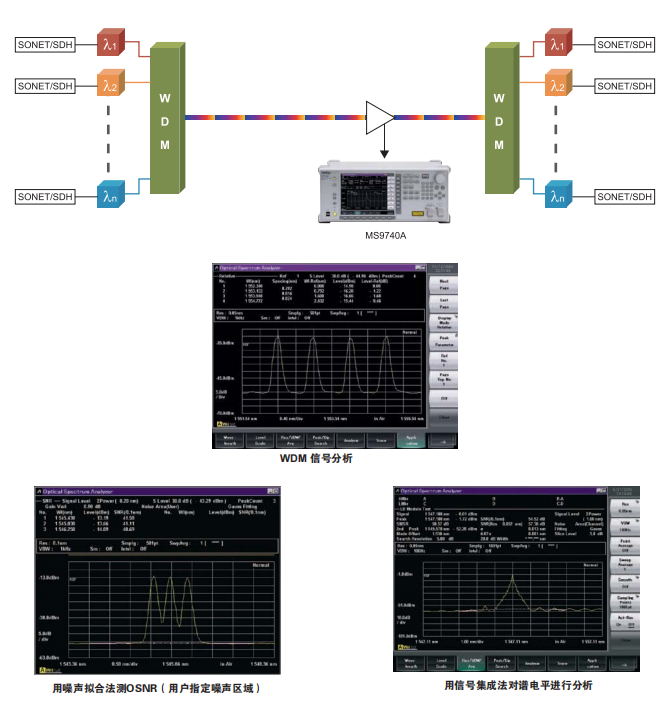

WDM应用（MS9740A）
MS9740A在距峰值波长0.2nm外42dB的动态范围保证了100GH7和50GH7间隔WDM信号的精确测量。MS9740A最多可分析300个信道的信号，所有WDM 信号分析需要的信息如中心波长、功率、OSNR等都可以显示在同一界面上。由于具有详细的噪声位置选择，所以当作OSNR分析时，可以选择两种估算方法:两点插入法和噪声拟合插入法，两点法可以自动分析Dip点，但是到中心波长的距离可以人为指定。
如果噪声不平坦或者邻信道谱出现边模都可能影响测试精确度。在这种情形下利用噪声拟合的方法可以实现OSNR的精确测量。两种噪声拟合方法之一--指定每个WDM信号信道的噪声区域或用户指定噪声区域--均可被选择。OSNR测量时指定精确的噪声位置后必须保证有足够大的动态范围。因此需要设置高分辨率，但是，对于宽带信号而言，高分辨率时测试信号的电平幅度不准确，为了解决这一问题，安立的MS9740A内置了信号集成功能，该功能可以实现在高分辨率时精确测量宽带光调制信号的电平。

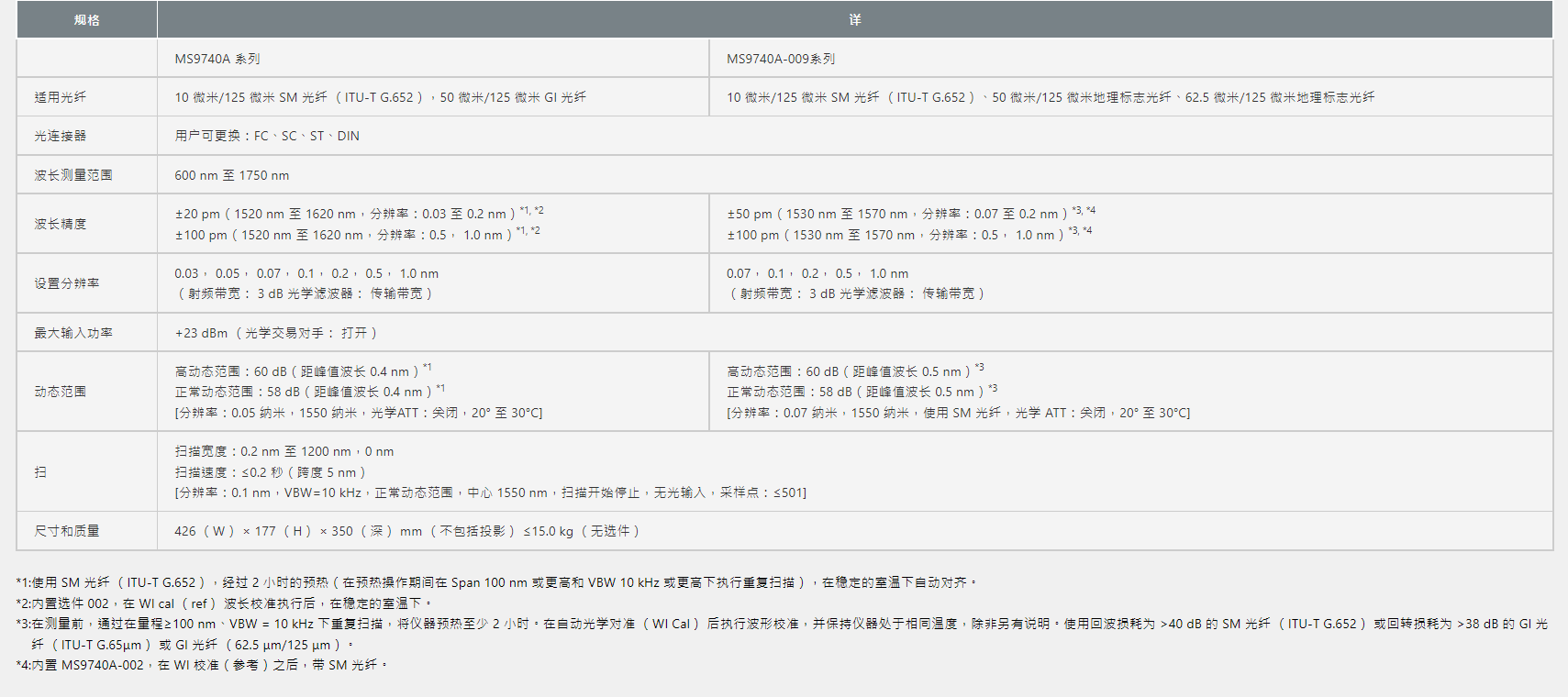

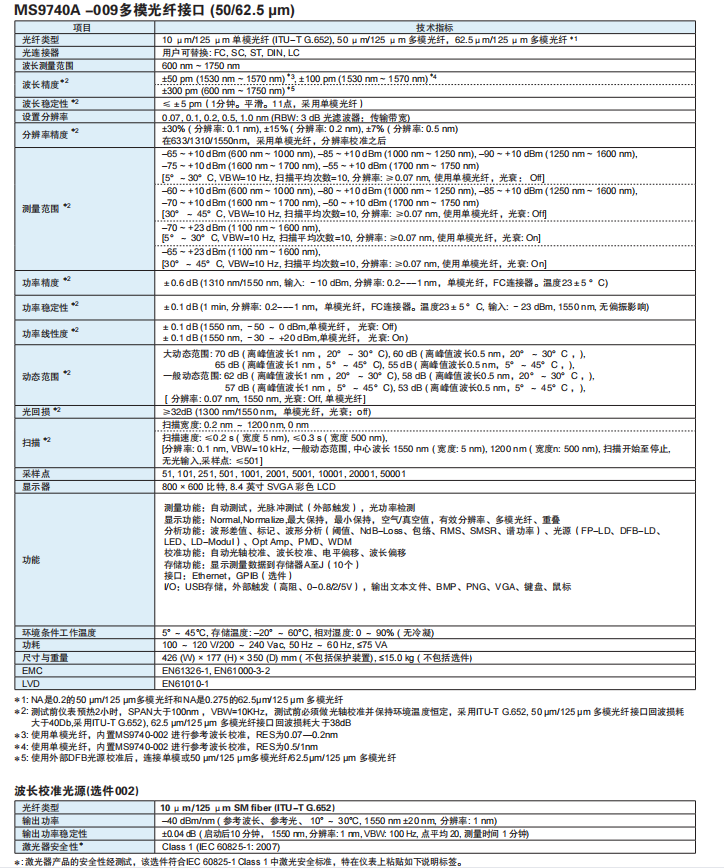

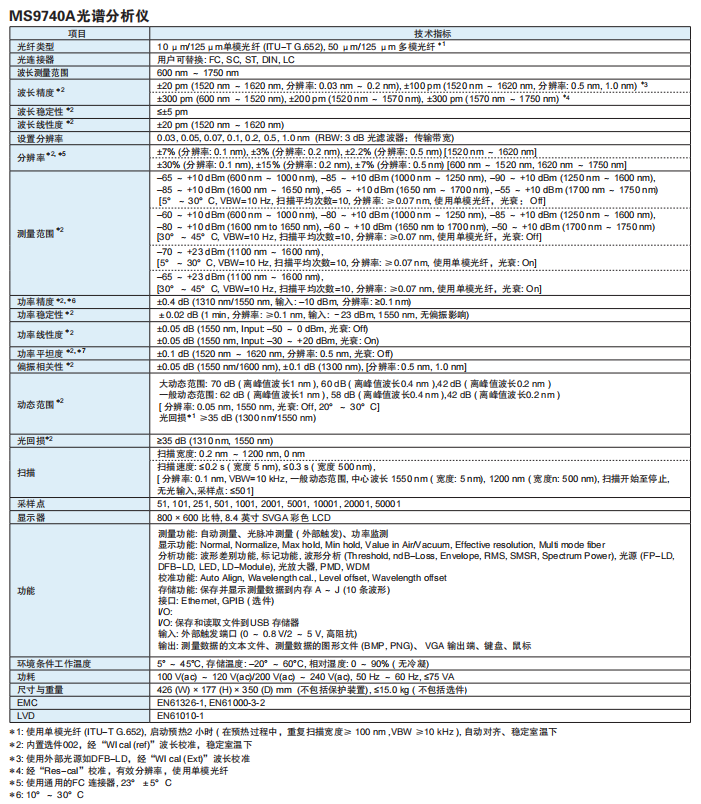

技术指标
