Keithley 2400 数字源表 精密电气测试仪器 多功能源测量单元
Keithley 2400 数字源表 精密电气测试仪器 多功能源测量单元
产品核心特点
一机五合一：电压源、电流源、电压表、电流表、欧姆表，单台替代多台仪器搭建 IV 测试系统
四象限源 / 阱（Source/Sink），可输出也可吸收电流，适合器件正向、反向特性测试
6½ 位高精度测量分辨率，基础测量精度 0.012%，最小可测电流 1pA，适合微弱电流测试
支持 2 线、4 线远程感应（Remote Sense），消除引线电阻带来的测量误差
内置 Pass/Fail 比较器，可快速对元器件做分选、Bin 分类，适配产线自动化
接口标配 GPIB、RS-232、Trigger Link，兼容 SCPI 指令，方便集成到自动化测试平台
低噪声输出，适合 LED、光电二极管、传感器、低压半导体器件精密参数测试
注意：Keithley 2401 版本不带可编程 DIO 口，不支持直接对接机械手 / 探针台
参数规格表
| 项目 | 指标参数 |
|---|---|
| 型号 | Keithley 2401 SourceMeter SMU |
| 通道 | 单通道 |
| 最大电压 | 20V |
| 最大电流 | 1A |
| 最大功率 | 20W |
| 显示分辨率 | 6½ 位 |
| 基础测量精度 | 0.012% |
| 最小电流分辨率 | 1 pA |
| 最小电压分辨率 | 100 nV |
| 工作模式 | 四象限源 / 灌（Source & Sink） |
| 测量模式 | 电压、电流、电阻，IV 扫描 |
| 感应方式 | 2 线、4 线 Remote Sense |
| 通讯接口 | GPIB、RS-232、Trigger Link |
| 读取速率 | 最高 1700 读数 / 秒（4½ 位，GPIB） |
| SCPI 指令 | 支持 |
应用案例
案例 1：LED、Mini LED 光电参数测试
LED 厂商研发与产线使用 Keithley 2401 做正向 IV 扫描，测试 VF 正向压降、正向电流、漏电流，4 线测量消除夹具引线压降，搭配自动化脚本批量测试筛选不良品，成本相比高压型号更有优势。
案例 2：二极管、稳压管、小信号 MOS 管 IV 表征
实验室器件研发，扫描器件正向、反向特性曲线，提取阈值电压、漏电流、导通电阻等关键参数，用于器件仿真建模。
案例 3：NTC/PTC 热敏电阻、压力传感器标定
精密输出激励，同步采集电压电流，计算电阻，完成热敏、压敏类传感器的温阻特性标定，4 线测量保证小阻值传感器精度。
案例 4：低功耗 IC、电池保护器件静态功耗测试
提供精密电压激励，同时测量器件静态休眠电流，pA 级微弱电流检测能力适合低功耗器件功耗评估。
FAQ
Q1：Keithley 2401 和 Keithley 2400 有什么区别？
A1：核心精度、电流上限都是 1A；2401 最高电压 20V，2400 最高 200V。低压器件测试优先选 2401，成本更优；高压器件选 2400。
Q2：Keithley 2401 能不能直接接探针台？
A2：2401 没有 DIO 数字 IO 口，无法直接输出分选信号控制探针台机械手；如果需要自动分选机械手联动，推荐 2400、2410、2440 等带 DIO 的型号，或者额外增加 IO 控制模块。
Q3：可以做连续 IV 扫描、自动保存曲线吗？
A3：支持，上位机通过 SCPI 程控，实现电压 / 电流步进扫描，同步读取数据，绘制 IV 曲线，适配 LabVIEW、Python 等。
Q4：二手 Keithley 2401 可以校准吗？
A4：可以，提供计量校准服务，出具校准证书；同时支持短期租赁、项目租用、新机二手现货销售。
Q5：最大 1A 是持续电流吗？
A5：额定指标，在 20W 功率限制下，电压降低时最高输出 1A，需要关注功率边界，避免超功率保护。

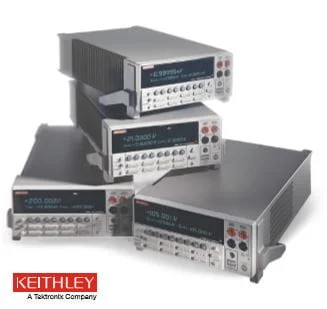

相关型号推荐
Keithley 2400：200V /1A，高压版本，二极管、高压器件测试
Keithley 2410：1100V /1A，高压大功率 SMU
Keithley 2440：40V /5A，大电流版本，功率器件
Keithley 2612B：双通道 SMU，适合差分、对管同步测试
