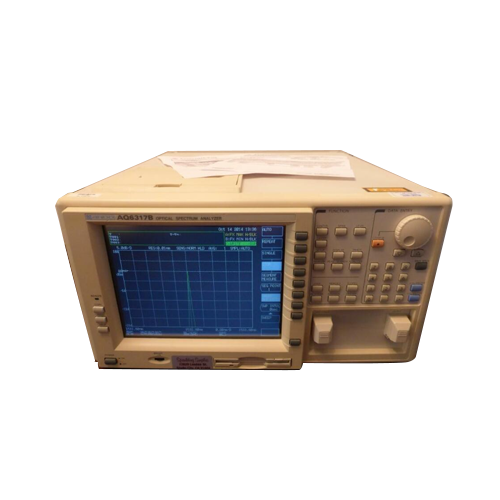

Yokogawa 横河 AQ6317B 光谱分析仪
• 动态范围：60 dB（1523 nm，峰值±0.2 nm，分辨率：0.01 nm）
• 波长精度：0.5 nm（600至1750 nm）
• 波长线性度：±0.01nm（1520至1580 nm）
• 波长重复性：±0.005 nm（1分钟）
• 偏振相关性：±0.05 dB（1550/1600 nm），±0.05 dB典型值 （1310纳米）

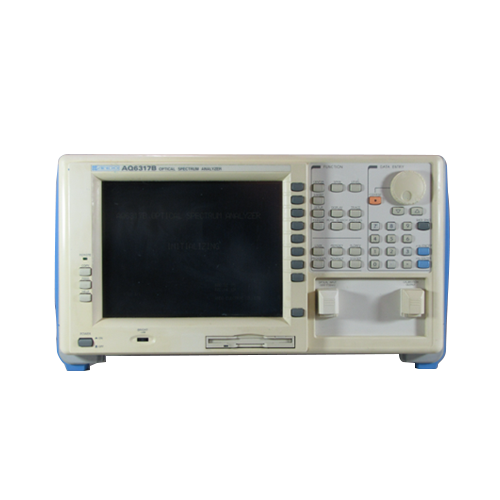

Yokogawa 横河 AQ6317B 光谱分析仪
Yokogawa 横河 AQ6317B 光谱分析仪
产品简介
AQ6317B 是横河（原 Ando）经典台式光光谱分析仪，测量波段 600nm～1750nm，覆盖 850nm、1310nm、1550nm 光纤通信窗口。仪器内置波长参考光源，可完成高精度波长自校准，最小分辨率可达 0.01nm，拥有高动态范围，支持单模、多模 GI 光纤输入，配备 GPIB、RS232 通讯接口，支持远程自动化测试，适合光通信有源、无源器件光谱、OSNR、边模抑制比等参数测量。
产品特点
波长测量范围：600 nm ~ 1750 nm，覆盖可见光至近红外通信波段
波长分辨率档位：0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0nm，最高 0.01nm
波长准确度：±0.02nm（1520~1580nm，内置参考光源校准后）；±0.04nm（1580~1620nm）；±0.05nm（600~1750nm）
波长重复性：±0.005nm（1 分钟内）
支持光纤类型：单模光纤、GI 渐变折射率多模光纤
内置波长参考光源，无需外接标准光源即可完成波长校准
可测量参数：光谱波形、波长、光功率、OSNR、SMSR 边模抑制比、峰值检测
通讯接口：GPIB (IEEE488.2)、RS232 接口，支持自动化测试系统
支持峰值搜索、阈值判定、迹线运算等内置分析功能
核心规格
型号：横河 AQ6317B
类型：光光谱分析仪（OSA）
波长范围：600 ~ 1750 nm
最高波长分辨率：0.01 nm
波长准确度：±0.02nm @1520~1580nm（内置参考源校准）
波长重复性：±0.005 nm
支持光纤：单模光纤、50/125μm GI 多模光纤
接口：GPIB、RS232
主要测量项：波长、光功率、OSNR、SMSR、光谱波形
应用场景
DWDM 密集波分复用系统光谱与 OSNR 测试，DFB、FP 光纤激光器光谱及边模抑制比测试，光无源器件（耦合器、WDM、光纤光栅）光谱检测，850/1310/1550nm 光发射组件研发测试，光纤通信器件产线光谱检验，光模块光源性能验证。
