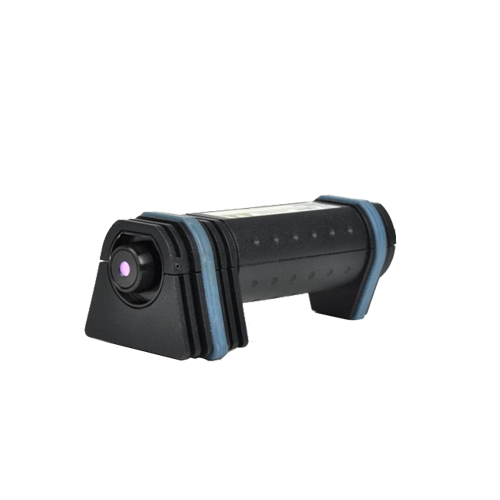

81623B Keysight 是德锗光功率探头

主要特性：

• 完全兼容所有 8162x 光探头
• 适合在 8163/8164/8166 系列的所有型号中使用
• 2 通道选件

价格: ￥28000

81623B Keysight 是德锗光功率探头-美佳特科技

81623B Keysight 是德锗光功率探头-美佳特科技

你的位置：首页

81623B Keysight 是德锗光功率探头-美佳特科技

产品中心

81623B Keysight 是德锗光功率探头-美佳特科技

81623B Keysight 是德锗光功率探头

81623B Keysight 是德锗光功率探头

概述

手册下载

关键性能技术指标

宽波长范围：750 – 1800 nm
经济型锗探测器：建议为 850 nm
5 mm 直径探测器适用于 NA 至 0.3 和敞束型光纤
特殊校准选项：±2.5% 不确定度（800 - 1000 nm）
特殊校准选项：±1.7% 不确定度（1000 – 1650 nm）

8162xB 系列光功率探头在远程探头中配有大面积探测器，可以灵活定位，执行准确的功率测量。功能包括平均时间设置（100 µs 至 10 s）、自动功率量程、最小值和最大值监测，以及高达 20k 个样本的记录功能。提供适用于常见类型连接器（包括 MT 带状光纤连接器和裸光纤钳）的光纤适配器。

（参见 www.keysight.com/find/octaccessories）D 型适配器通过磁性固定，便于快速更换。这些探头还包括可拆卸的 81624DD 适配器环，以便与螺纹型适配器结合使用。这些探头使用 81618A 单通道或 81619A 双通道接口模块连接到 816x 主机。

8162xB 产品比较
	81620B	81623B	81624B	81626B	81628B
传感器元件	硅，直径 5 mm	锗，直径 5 mm	InGaAs，直径 5 mm	InGaAs，直径 5 mm	铟镓砷
波长范围	450 nm 至 1020 nm	750 nm 至 1800 nm	800 nm 至 1700 nm	850 nm 至 1650 nm	800 nm 至 1700 nm
功率范围	+10 dBm 至 –90 dBm	+10 dBm 至 –80 dBm	+10 dBm 至 –90 dBm	+27 dBm 至 –70 dBm (1250nm – 1650nm) +23 dBm 至 –70 dBm (850nm – 1650nm)	+40 dBm 至 –60 dBm (800nm – 1700nm)
相对不确定度 -受偏振影响 -频谱纹波（受干扰影响）		< ± 0.01 dB （典型值 < ± 0.005 dB） < ± 0.006 dB （典型值 < ± 0.003 dB）	≤ ± 0.005 dB （典型值 ± 0.002 dB） ≤ ± 0.005 dB （典型值 < ± 0.002 dB）	≤ ± 0.005 dB （典型值 ± 0.002 dB） ≤ ± 0.005 dB （典型值 < ± 0.002 dB）	典型值 ≤ ± 0.006 dB

81623B Agilent 安捷伦光功率探头产品手册

2022-10-12

248

/file/upload/spae276/2022-10/12/202210121625436609.pdf
