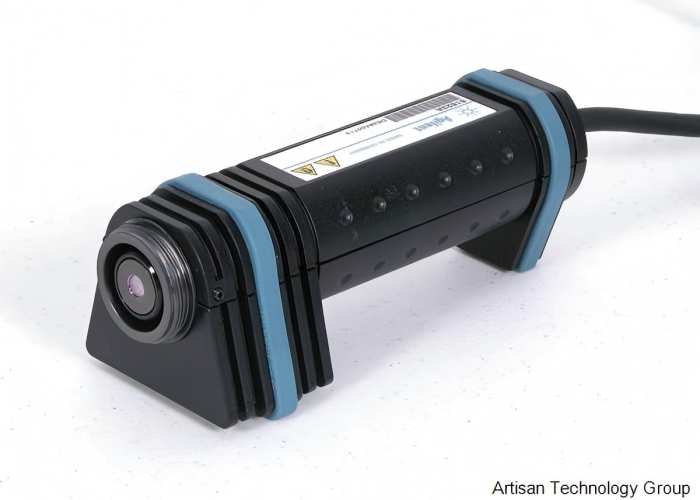

安捷伦 Agilent 81623A 锗基宽波段光功率传感器探头
安捷伦 Agilent 81623A 锗基宽波段光功率传感器探头
（一）产品概述
Agilent 81623A是一款高性能锗基光学功率传感探头，适配安捷伦8163B、8164B等光波测试主机。搭载5mm大尺寸探测光敏面，支持750~1800nm超宽波段测量，覆盖主流通信光波段。具备极低偏振相关损耗、低光谱纹波、高回波损耗特性，测量量程广、精度稳定，可精准捕捉微弱光信号，广泛用于光有源/无源器件、光纤链路、光学组件的研发校准与批量产线质检。
（二）产品核心特点
超宽光谱覆盖：750~1800nm全波段测量，覆盖O、E、S、C、L、U通信波段，适配绝大多数光通信器件测试。
极低光学损耗特性：低PDL偏振相关损耗、低光谱纹波，规避偏振干扰，保障高精度一致性测量。
超宽动态测量量程：支持+10dBm~-80dBm超大功率范围，兼顾强光与微弱光信号检测需求。
大尺寸高灵敏探测面：5mm锗基探测光敏面，适配光束NA≤0.3的开放式光束与光纤耦合测量场景。
测量精度稳定可靠：标准波长精度±3.5%，可选高精度校准，长期测试重复性强。
通用适配性强：完美兼容81618A/81619A接口模块及全系816XX光波测试主机，设备复用性高。
（三）产品规格
传感类型：锗（Ge）光电探测器
波长范围：750 nm ~ 1800 nm
功率测量范围：+10 dBm ~ -80 dBm
探测面直径：5 mm，适配开放式光束及光纤测量
波长精度：1000~1650nm区间±3.5%（标准）
光学特性：低PDL、低光谱纹波、高回波损耗
适配光束：支持数值孔径NA≤0.3光束采集
适配主机：兼容8163B、8164B、8166B光波测试系统
（四）应用场景
光器件量产质检：光模块、光滤波器、耦合器、分光器等无源器件功率损耗与一致性检测。
光源设备测试：激光二极管、宽带光源、LED光源输出功率、光谱稳定性精准标定。
光纤链路检测：光纤线路损耗、光传输链路功率预算、光路故障排查与运维校准。
光学科研实验：光电材料、光学系统、精密光路搭建的光功率采集与性能表征。
通信设备研发：光传输设备、光收发组件、波分器件研发调试与参数验证。
安捷伦 Agilent/KEYSIGHT 81623A 锗基宽波段光功率传感器探头
• 750 至 1800 nm 的光学范围
• +10 dBm 至 -80 dBm 的功率范围
81624A Keysight
• 800 至 1700 nm 的光学范围
• +10 dBm 至 -90 dBm 的功率范围
81624B Keysight
• 低频谱纹波不确定度：±0.002dB
• 5 mm 大面积探测器
81625A Keysight
• -80 dBm 至 +20 dBm 的功率测量
• 范围：850 至 1650 纳米
• 准确度：±2.5%
81626B Keysight
• 低 PDL 不确定度：±0.002 dB 典型值
• 低频谱纹波不确定度：±0.002 dB 典型值
• 可选 ±2.5% 不确定度，经过特殊校准
81628B Keysight
• 积分球支持 +40 dBm 的大功率
• 直径 8 mm 的宽大孔径
81625B Agilent
• 850 至 1650 nm 的光学范围
• +27 dBm 至 -70 dBm 的功率范围
