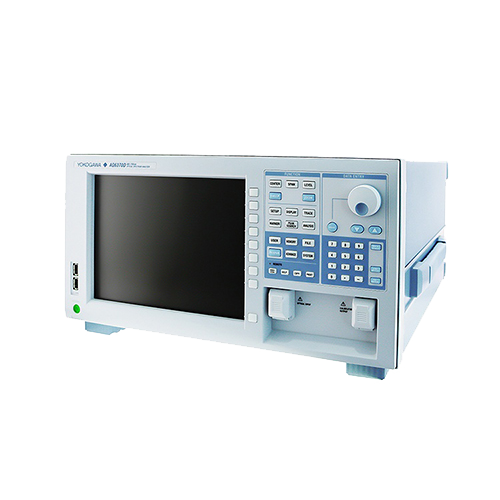

AQ6370D/E/C/B YOKOGAWA 横河 光谱分析仪
主要特性：
• 波长范围：600~1700nm
• 高波长精度：±0.01nm
• 高波长分辨率：0.02nm
• 大动态范围：78dB(典型值)
• 宽功率量程：+20~-90dBm
• 快速测量：0.2秒(100nm跨度)
• 适用于单模和多模光纤
• 高波长精度：±0.01nm
• 高波长分辨率：0.02nm
• 大动态范围：78dB(典型值)
• 宽功率量程：+20~-90dBm
• 快速测量：0.2秒(100nm跨度)
• 适用于单模和多模光纤
产品视频
获取报价
AQ6370D/E/C/B YOKOGAWA 横河 光谱分析仪
光学性能
波长范围：600~1700nm
高波长精度：±0.01nm
高波长分辨率：0.02nm
大动态范围：78dB(典型值)
宽功率量程：+20~-90dBm
快速测量：0.2秒(100nm跨度)
适用于单模和多模光纤
标准版和高性能版
AQ6370D共有2种机型，分别是标准版和高性能版。高性能版可以提供的波长精度更高、动态范围更大。
高波长分辨率： 0.02nm
高波长精度：±0.01nm
高性能版：±0.01nm(C波段)
标准版：±0.02nm(C+L波段)
| 波长范围 | 标准版(-10) | 高性能版(-20) |
|
1520~1580nm 1580~1620nm 1450~1520nm 全范围 |
±0.02 nm ±0.02nm ±0.04nm ±0.1nm |
±0.01nm ±0.02nm ±0.04nm ±0.1nm |
| 波长范围 | 标准版(-10) | 高性能版(-20) |
|
1520~1580nm 1580~1620nm 1450~1520nm 全范围 |
±0.02 nm ±0.02nm ±0.04nm ±0.1nm |
±0.01nm ±0.02nm ±0.04nm ±0.1nm |
动态范围实例
峰值±1.0nm、分辨率设置0.05nm、
开启大动态测量模式、高性能版
峰值±1.0nm、分辨率设置0.05nm、
开启大动态测量模式、高性能版
更陡峭的滤波边缘
高性能版AQ6370C也可以实现更大的动态范围，在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性，可有效分离极为相近的光谱信号，并进行精确测量。
| 标准版 (-10) | 高性能版 (-20) | |
|
峰值±0.2nm 峰值±0.1nm |
55 dB 37 dB |
58 dB (典型值60dB) 45 dB(典型值50dB) |
| *分辨率设置：0.02nm | ||
光谱陡峭实例
杂散光抑制率：80dB(典型值)
此新规格提供了杂散光抑制功能，从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光抑制率，可以大幅缩短测量时间。
| 标准版 (AQ6370D-10) | 高性能版 (AQ6370D-20) |
| 73dB | 76dB (Typ. 80dB) |
| *分辨率设置：0.1nm | |
杂散光抑制率实例
关闭大动态模式、分辨率设置0.1nm、高性能版
宽功率量程：+20dBm~-90dBm
AQ6370D可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。
改进的功率灵敏度：-85dBm(1000~1300nm)
平滑功能 - 降低被测光谱的噪声
大动态测量模式 - 输入强光信号后，易产生杂散光，通过减少杂散光的影响，可获得更大的动态范围。
AQ6370系列 横河 YOKOGAWA 光谱分析仪视频概述
