（一）产品介绍

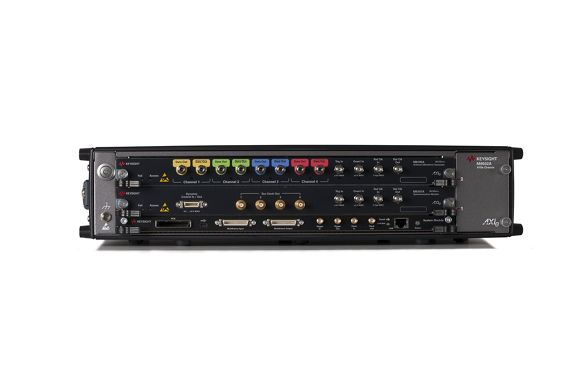

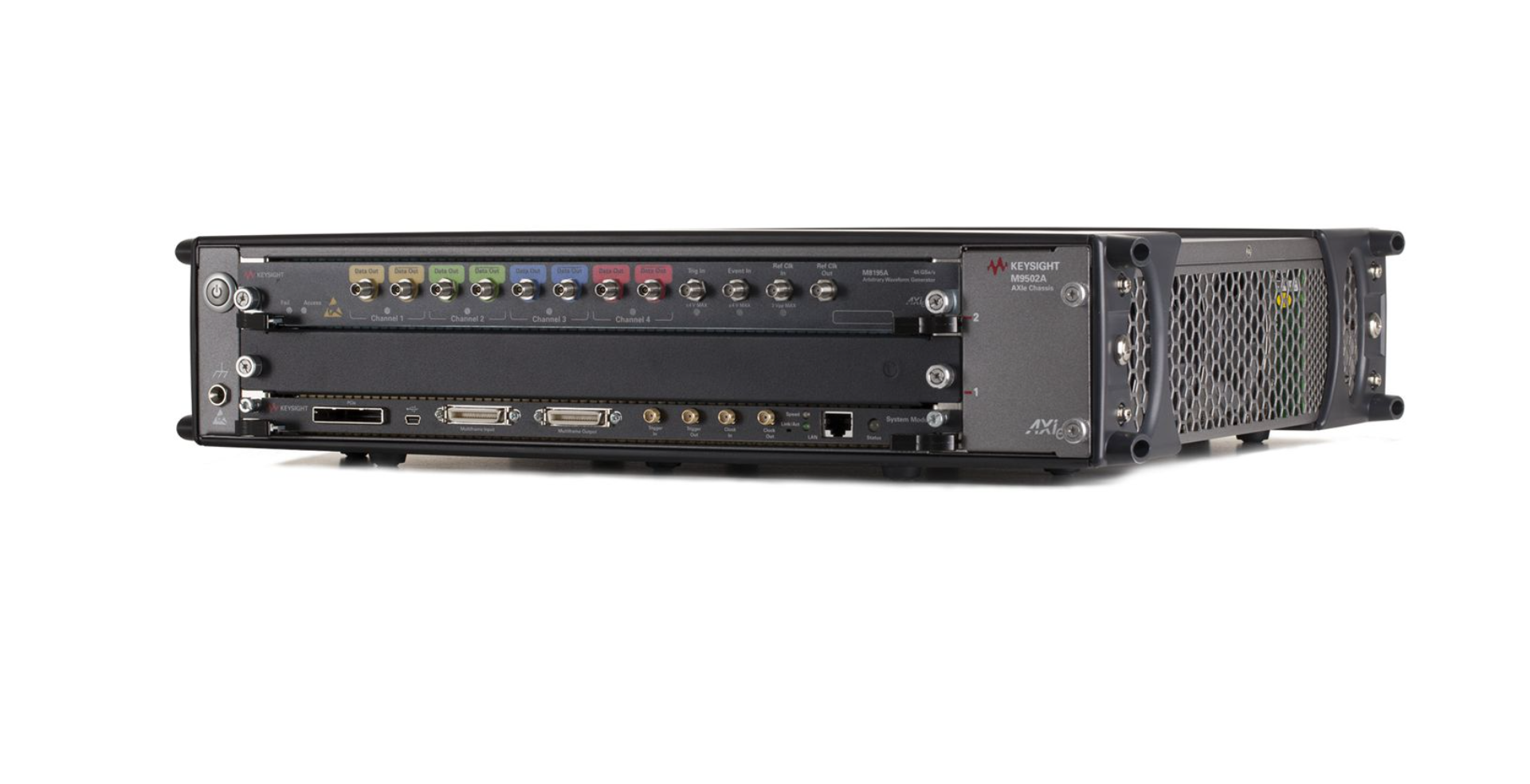

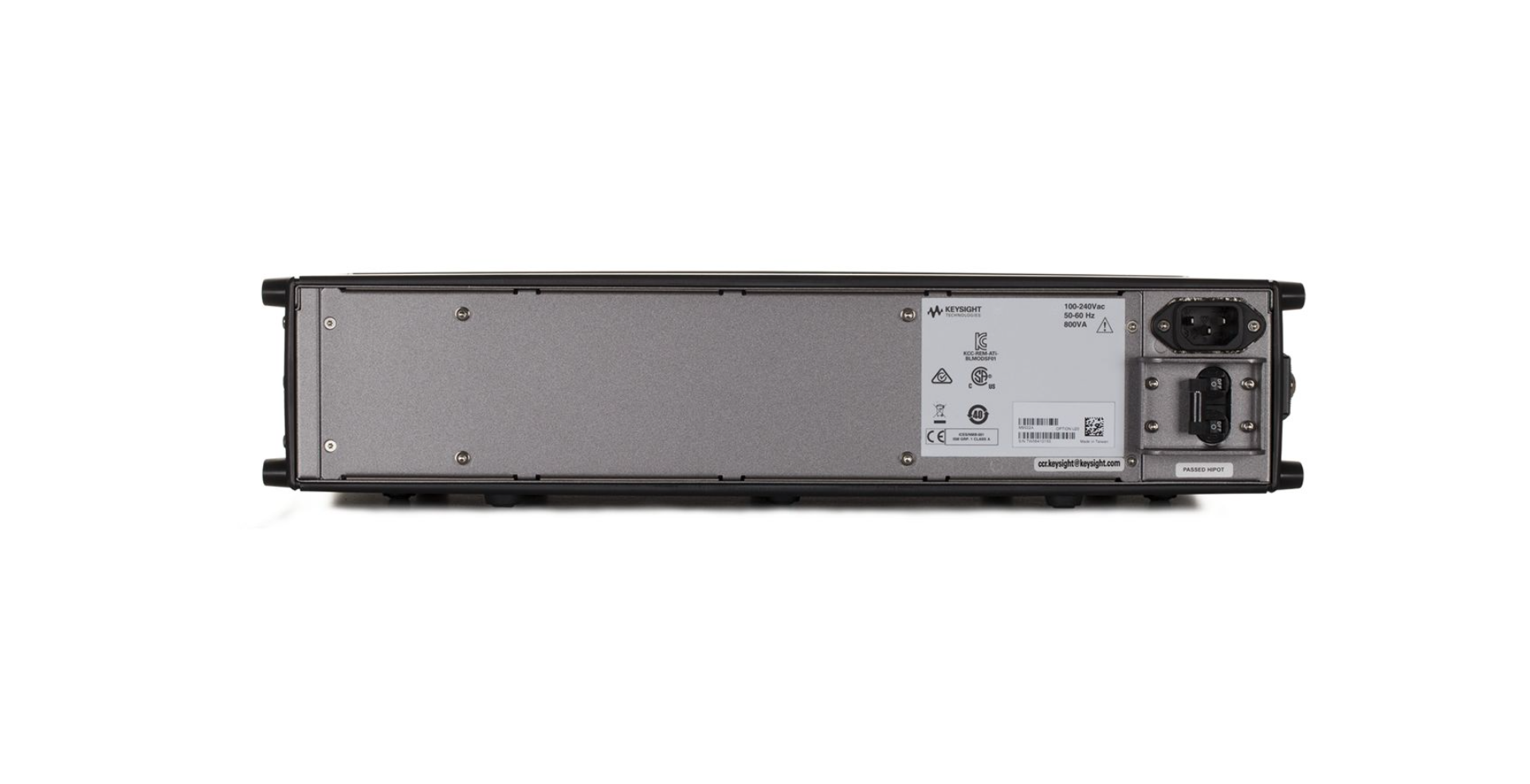

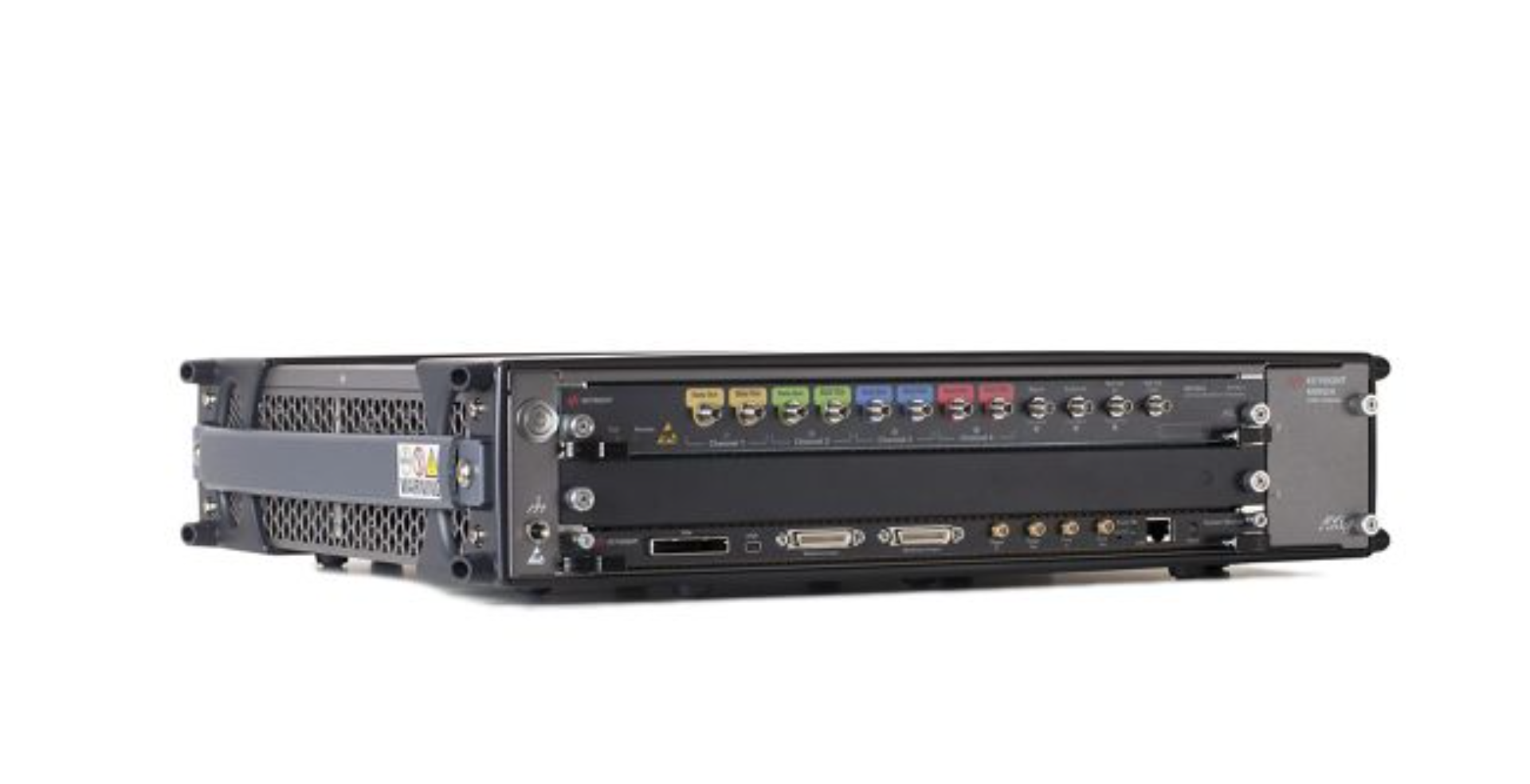

Keysight M8195A 是基于模块化平台的超高速任意波形发生器（AWG），主打高性能与高灵活性，单插槽模块集成1/2/4路差分通道（软件可升级），65GSa/s同步采样率、25GHz模拟带宽，每通道16GSa大容量内存，内置精密校准与数字预失真技术，可精准生成32GBaud及以上复杂调制信号、双偏振I/Q信号及MIPI C-PHY/D-PHY专用信号，满足相干光通信、高速数字互连、MIPI接口及雷达系统的研发、验证与量产测试需求，适配多场景测试应用。
（二）产品优势
1. 高速性能出众，信号生成能力强：四通道同步65GSa/s采样率，25GHz模拟带宽，可生成高频复杂调制信号，满足32GBaud及以上高速信号生成需求，适配相干光通信测试场景。
2. 多通道同步，高密度测试：单模块1/2/4路差分通道（软件升级），支持多模块同步扩展，通道间相位精准可控，可生成两对复杂基带信号，适配双偏振相干光与MIMO雷达测试场景。
3. 高信号保真度，输出质量优异：具备高精度波形重现与相位稳定性，可生成高质量信号，内置频响/相位校准功能，补偿链路失真，保障测试精度，适配各类精密测试与实验需求。
4. 灵活信号生成，适配多场景：原生支持PAM4、QPSK等调制信号，兼容MIPI C-PHY/D-PHY测试，可生成线性调频、脉冲压缩等信号，搭配专用软件可实现完整多通道MIPI接收机测试解决方案，覆盖多领域信号仿真需求。
5. 超大容量波形存储，长序列测试：每通道16GSa波形内存，以最大采样率工作时可播放250ms信号，搭配序列发生器选件，可轻松回放长时间复杂信号场景，适配长时间稳定性测试与复杂协议信号生成。
6. 模块化设计，易集成扩展：单槽标准规格，紧凑机架式设计；支持LAN、USB、PCIe接口与SCPI指令，兼容MATLAB、LabVIEW编程，适配第三方ATE系统与自动化测试平台集成，易于维护升级。
7. 高效测试，适配量产：搭配81195A光调制发生器软件实时选件，可将测试速度提升100倍，支持24小时连续运行，内置故障诊断与保护机制，稳定性强，适配光模块、高速芯片及MIPI器件量产线高效测试。
（三）详细参数
1. 型号：Keysight M8195A（高速任意波形发生器）
2. 采样率：65GSa/s（4通道同步）
3. 模拟带宽：25GHz，适配高频信号生成需求
4. 垂直分辨率：支持高分辨率输出，保障信号保真度
5. 通道配置：1/2/4路差分通道（软件可升级）
6. 输出选项：支持单端和差分输出、峰值输出电压和衰减调节
7. 波形内存：16GSa/通道，支持长序列信号回放，最大采样率下可播放250ms
8. 同步能力：支持多模块同步扩展，通道间相位精准可控
9. 控制接口：LAN（TCP/IP）、USB 2.0、PCIe
10. 软件支持：兼容M8085A MIPI测试软件、81195A光调制发生器软件
11. 编程支持：支持SCPI、MATLAB、LabVIEW编程控制
12. 工作温度：0°C ~ +40°C
（四）应用场景
1. 相干光通信系统测试：32GBaud及以上相干光模块、相干收发机的信号生成、眼图/抖动/EVM测试，可生成两对复杂基带信号，适配双偏振相干光通信测试需求。
2. MIPI接口测试：搭配M8085A软件插件，实现多通道MIPI C-PHY/D-PHY接收机完整测试，包含净荷码型编辑、标准一致性校准与测试程序，提升测试效率。
3. 宽带雷达与电子战测试：毫米波雷达、超宽带（UWB）通信与电子战系统的信号仿真，生成线性调频（LFM）、脉冲压缩与复杂调制信号，支持雷达发射机/接收机性能验证与抗干扰测试。
4. 高速数字互连与芯片测试：高速PCB、背板、线缆及高速接口的信号完整性分析，生成PAM4等信号，测试眼图、抖动与串扰，适配高速数字电路验证与射频功率放大器表征测试。
5. 自动化测试系统（ATE）集成：通过SCPI指令远程控制，实现多仪器同步测试、数据自动记录与报表生成，适配光模块、高速芯片、MIPI器件量产线的高效质控与一致性验证，提升测试效率与重复性。
（五）常见问题解答
Q1：KEYSIGHT M8195A 的最高采样速率是多少？
A1：最高采样速率可达12GSa/s，采样率可在125MSa/s-12GSa/s之间灵活调节，满足不同复杂度波形生成需求。
A2：支持，双通道可共用时钟信号保持相位相参关系，还可实现多路相参通道扩展，适配复杂多通道测试场景。
Q3：KEYSIGHT M8195A 可用于量子传感测试吗？
A3：可以，可生成可调相位幅度的微波序列，实现对金刚石NV量子传感器的高阶动力学解耦等复杂控制，是量子传感实验核心设备。
Q4：该仪器的输出杂散表现如何？
A4：输出杂散控制优异，100MHz载波输出时，谐波杂散低至-72dBc，非谐波杂散低至-80dBc，信号纯度高。
Q5：KEYSIGHT M8195A 能生成哪些类型的信号？
A5：可生成复杂任意波形、微波序列，还可发送4Gbit/s伪随机码信号，适配光通信调制、量子传感调控等多场景需求。
