(一)产品介绍

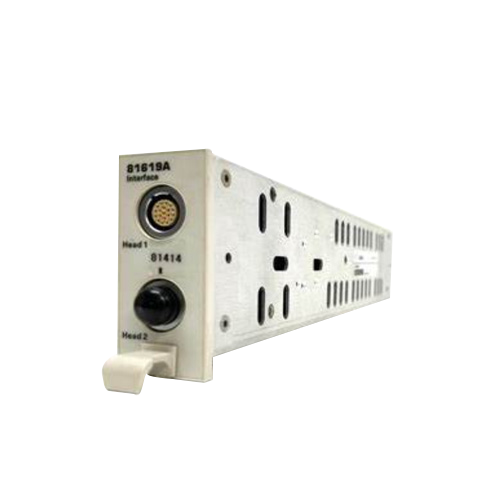

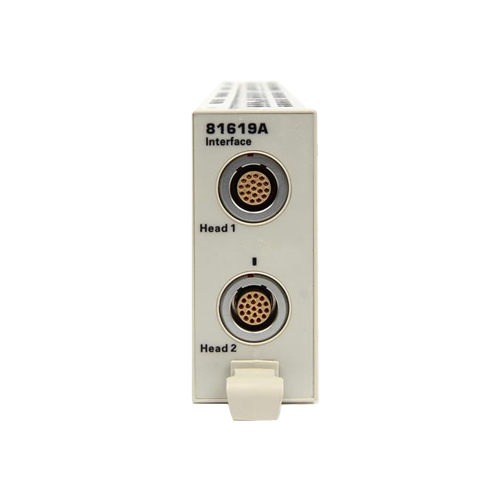

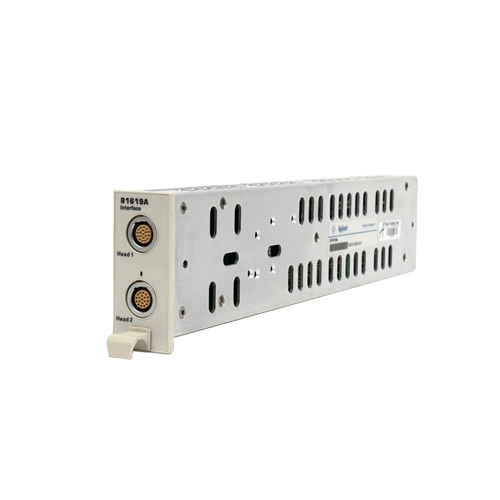

Keysight 81619A是双通道光探头专用接口模块,用于8162x系列光功率探头与8163A/B、8164A/B、8166A/B光测试主机互连转接,实现光信号高精度稳定传输与双通道同步采集。模块全兼容硅、锗、InGaAs多类型探测探头,覆盖-90dBm~+40dBm超宽功率动态范围,无模拟输出、数字信号处理稳定,多通道测试数据一致性高,是光通信光功率、插入损耗、回波损耗、光纤链路测试系统核心配套组件。
(二)产品优势
1. 双通道同步测量:独立2路光通道,并行采集双路光信号,大幅提升光纤、光器件对比测试效率。
2. 全探头兼容适配:完美适配81620B/81623B/81624B/81626B/81628B全型号8162x光探头,覆盖多波长、多材质探测器。
3. 全主机通用适配:无缝兼容8163、8164、8166全系列光功率主机,即插即用,系统灵活扩展。
4. 超宽功率量程:支持弱光-90dBm至高功率+40dBm,兼顾微弱信号检测与大功率器件安全测试。
5. 低损耗高稳定性:光学链路损耗极低,信号传输失真小,长期测试漂移小,保障高精度功率读数。
6. 工业级可靠耐用:结构紧凑、抗干扰强,适配实验室研发、产线批量量产、现场运维全场景长期使用。
7. 标准化协议适配:支持SCPI程控指令,轻松接入自动化ATE测试系统,批量数据自动记录。
(三)详细参数
1. 产品类型:Keysight 81619A 双通道光探头接口模块
2. 通道数量:2路独立光通道
3. 兼容探头:81620B(Si)、81623B(Ge)、81624B、81626B、81628B(InGaAs)
4. 适配主机:8163A/B、8164A/B、8166A/B系列光主机
5. 功率量程:-90dBm ~ +40dBm
6. 波长覆盖:450nm~1640nm(随搭配探头适配)
7. 信号处理:纯数字信号传输,无模拟输出
8. 工作温度:10℃~40℃
9. 校准周期:2年
10. 尺寸重量:75×32×335mm,约0.6kg
(四)应用场景
1. 光模块器件测试:光收发组件、TOSA/ROSA、光纤连接器插损、回波损耗、光功率出厂检测。
2. 光纤链路运维:光纤线路损耗、光节点功率监测、通信光缆故障排查与链路验收。
3. 无源器件研发:光耦合器、波分器件、隔离器、光栅器件光学参数精密标定。
4. 实验室科研测试:激光光源特性、光子器件光谱功率、光传输链路性能验证实验。
5. 产线自动化质控:搭配ATE系统,双通道批量光功率巡检,高效完成光器件量产筛选。
6. 光通信系统验收:PON网络、数据中心光链路、高速光互连系统功率一致性验收测试。
