81613A Keysight 是德回波损耗模块，配有集成激光源

主要特性：

• 回波损耗动态范围 > 70 dB
• 使用宽带信号源时，回波损耗不确定度可降至 ±0.25 dB
• 工作波长范围十分宽广：1250 nm 至 1640 nm
• 内置功率监测器
• 8163B 主机内置逐步引导式向导程序

81613A Keysight 是德回波损耗模块，配有集成激光源-美佳特科技

81613A Keysight 是德回波损耗模块，配有集成激光源-美佳特科技

你的位置：首页

81613A Keysight 是德回波损耗模块，配有集成激光源-美佳特科技

产品中心

81613A Keysight 是德回波损耗模块，配有集成激光源-美佳特科技

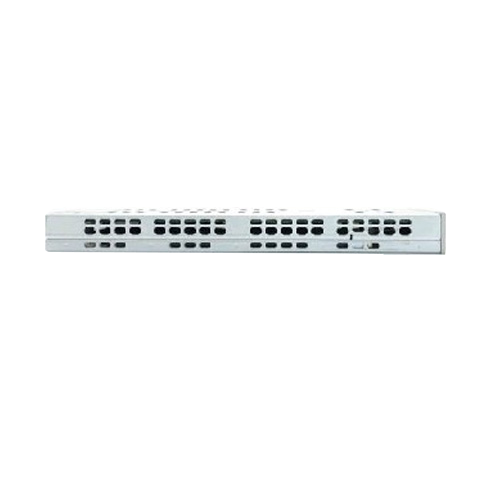

81613A Keysight 是德回波损耗模块，配有集成激光源

81613A Keysight 是德回波损耗模块，配有集成激光源

概述

手册下载

回波损耗动态范围 > 75 dB
使用外部宽带源时，回波损耗不确定度可降至 ±0.25 dB
工作波长范围十分宽广：1250 nm 至 1640 nm
内置功率监测器和激光源：1310/ 1550 nm
8163B 主机内置的逐步引导式向导程序

Keysight 81613A 回波损耗模块非常适合用于测量单模光纤元器件的回波损耗（RL）和反射。这个模块可以测量进入被测器件和从被测器件反射回来的光功率，然后计算并显示回波损耗。全面的内置功能可提供正确的耦合和检波比，消除仪器设置中暗电流和剩余反向散射的影响，从而在宽广的动态范围内执行准确测量。

回波损耗模块可用于各种 816x 光波主机，并且可以搭配内部的法布里-珀罗（Fabry-Perot）光源或外部固定波长或可调激光源使用。 8163B 主机中的是德科技功率传感器（特别是与 81610CC 校准参考电缆结合使用时）可以同时进行 RL 和插入损耗测量，显著提高性能和易用性。 816x 即插即用驱动程序支持自动使用，还支持使用该模块进行高级扫描波长 RL 测量。

优势：

宽广的回波损耗动态范围让您可以使用内置信号源更准确地测量高达 75 dB 的 RL 和 IL（插入损耗），实现更好的产品技术指标。
可以使用一个测试系统来测试所有传输频段内的被测器件。
内置功率监测器和信号源，实现更稳定、更准确的 RL 测量。
内置功率监测器可补偿外部光源的功率波动，无需频繁执行参考测试。
内置的 RTL 向导程序让您可以更简单地完成准确校准和测量。
参数在出厂前经过校准，方便用户立即开始回波损耗测量。

81613A Agilent 安捷伦回波损耗模块产品手册

2022-10-12

235

/file/upload/spae276/2022-10/12/202210121606433993.pdf

81613A Keysight 是德回波损耗模块，配有集成激光源-美佳特科技

81613A Keysight 是德回波损耗模块，配有集成激光源-美佳特科技

关联产品

related products

81618A Keysight

81618A Keysight

• 完全兼容所有 8162x 光探头
• 适合在 8163/8164/8166 系列的所有型号中使用
• 1 通道选件

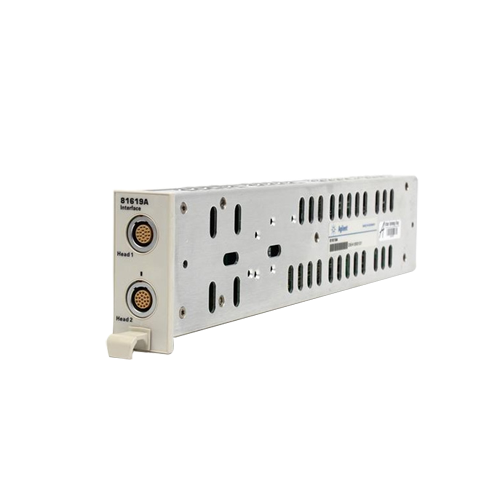

81619A Keysight
