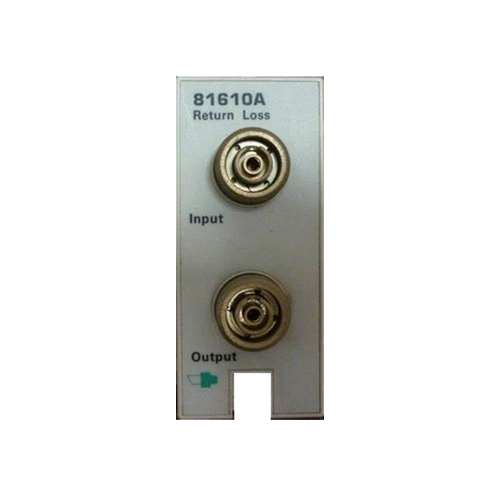

Keysight 81610A 单模光器件回波损耗测试模块
主要特性：
• 回波损耗动态范围 > 70 dB
• 使用宽带信号源时，回波损耗不确定度可降至 ±0.25 dB
• 工作波长范围十分宽广：1250 nm 至 1640 nm
• 内置功率监测器
• 8163B 主机内置逐步引导式向导程序
• 使用宽带信号源时，回波损耗不确定度可降至 ±0.25 dB
• 工作波长范围十分宽广：1250 nm 至 1640 nm
• 内置功率监测器
• 8163B 主机内置逐步引导式向导程序
Keysight 81610A 单模光器件回波损耗测试模块
产品简介
安捷伦 81610A（现是德科技）是 816X 系列光波测试平台的插入式回波损耗模块，产品已停产。模块内置功率监测二极管与耦合器，无内置激光光源，需要外接固定波长或可调谐激光器，用于单模光纤无源器件的回波损耗、反射率测量。可搭配同主机光功率传感器，同时完成回损 RL 与插入损耗 IL 测试，支持波长扫描回损测量，广泛用于光通信无源器件研发与产线检测。
产品特点
回波损耗动态范围＞70dB，搭配宽带光源时测量不确定度低至 ±0.25dB
工作波长覆盖 1250nm～1640nm，覆盖 C+L 波段光通信测试
内置功率监测器，集成耦合器与探测二极管，简化测试光路搭建
适配 8163B、8164B 等 816x 系列光波主机，支持 SCPI 程控自动测试
主机内置引导式测量向导，降低回损测试操作难度
可搭配 81610CC 校准参考线缆，提升测量精度，支持扫波长回损测试
核心规格
型号：81610A
类型：回波损耗测试插件模块（无内置光源）
适用光纤：单模 9/125μm
工作波长：1250 nm ~ 1640 nm
回损动态范围：＞70 dB
测量不确定度：±0.25 dB（宽带光源条件）
兼容主机：8163B、8164B 等 816X 光波测量系统主机
接口：单模光纤接口
应用场
景光无源器件回波损耗测试、光纤连接器反射测试、WDM 波分器件、光耦合器、光隔离器、光滤波器反射率检测，光器件研发、生产质检、来料检测，光子集成器件反射光谱扫描测试。
2022-10-12
