Yokogawa AQ6370E光谱分析仪高动态范围光模块激光器OSA光谱分析仪器

主要特性：

• 波长范围：600 至 1700 nm
• 波长精度：± 0.008 nm typ.
• 波长分辨率：0.02 nm
• 近距离动态范围：78 dB typ.
• 电平范围：+20 至 -90 dBm
• 测量速度提高 2 倍： SMSR 模式

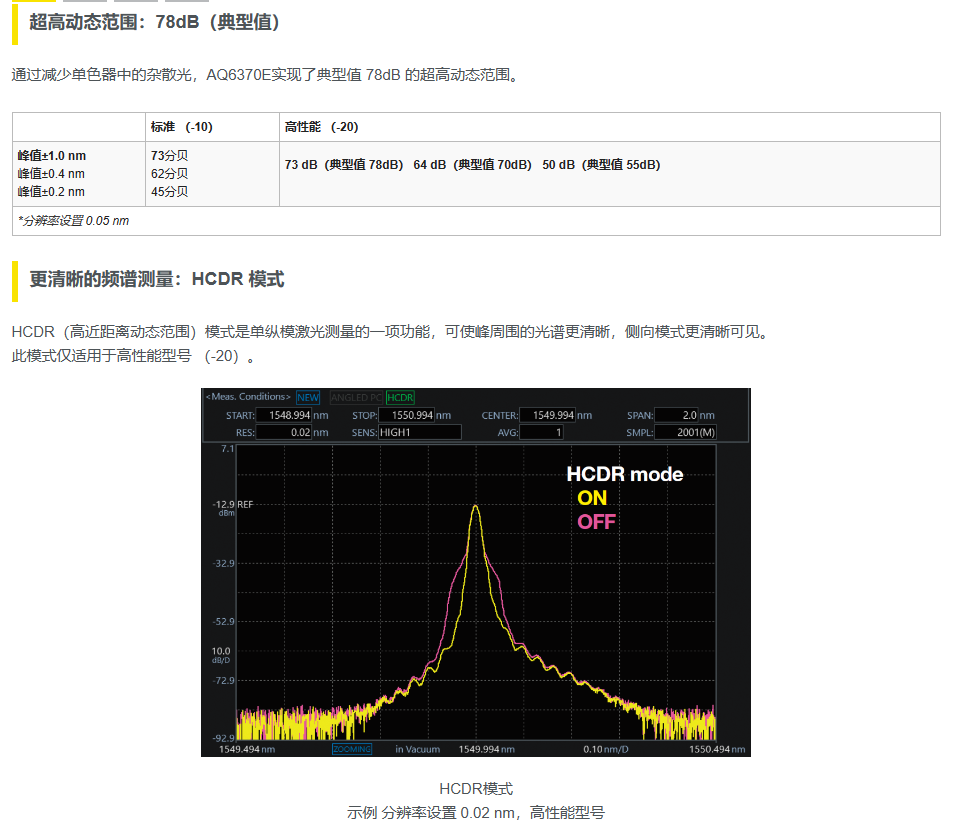

• 更清晰的频谱测量： HCDR 模式
• 大型触摸屏 LCD

现货

产品视频

获取报价

你的位置：首页

产品中心

Yokogawa AQ6370E光谱分析仪高动态范围光模块激光器OSA光谱分析仪器

概述

产品比较

视频

手册下载

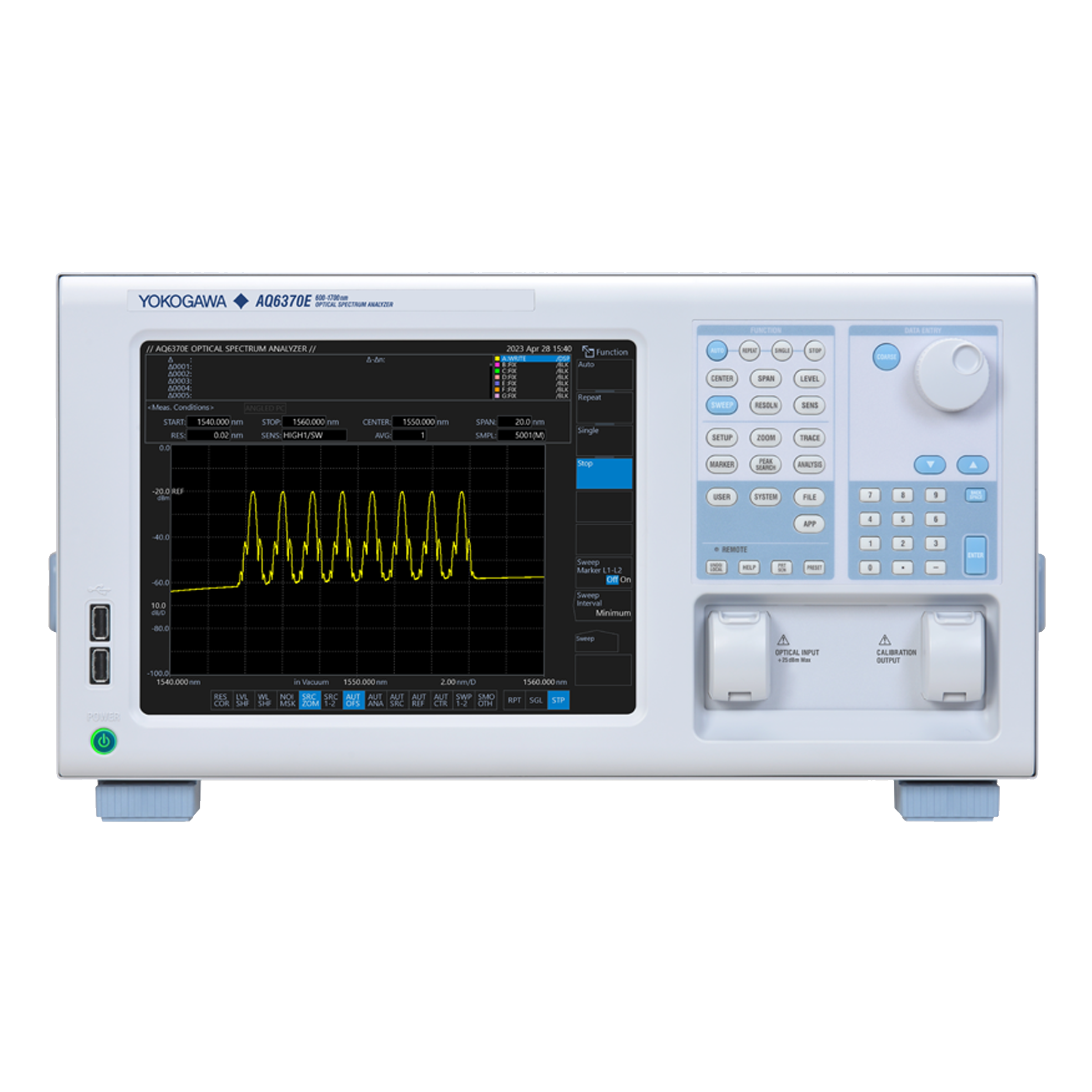

横河 AQ6370E 高精度光光谱分析仪

产品特点

1、超宽波长覆盖范围，600nm‑1700nm完整覆盖可见光、O、E、S、C、L、U通信波段，同时兼容单模、多模光器件测试，适配VCSEL、泵浦激光、通信激光器全品类检测。

2、双版本高精度配置，标准版与高分辨率版可选，高精密区间波长精度可达±0.01nm，全波段精度稳定可控，满足DWDM窄带器件、高精度激光波长校准需求。

3、灵活可调测试档位，搭载7档波长分辨率（20pm~2nm）与7档测试灵敏度，最低可测‑90dBm微弱光信号，可根据测试场景自由切换速度与精度模式。

4、优异近距离动态范围，可精准分辨主信号与邻近杂散、边模信号，高精度完成激光器SMSR边模抑制比、光谱平坦度、杂散指标测试。

5、内置丰富自动化测试功能，支持光放大器增益、噪声系数、中心波长、峰值功率、带宽自动计算，无需人工换算，大幅提升测试效率与数据准确性。

6、人性化触控操作架构，搭配内置标准化测试模板，简化复杂光谱测试流程，新手可快速上手，适配实验室研发与产线批量质检场景。

7、支持远程程控与数据导出，可对接自动化测试系统，完整保存光谱曲线与测试报表，支持数据溯源与批量归档，适配工业化ATE测试平台。

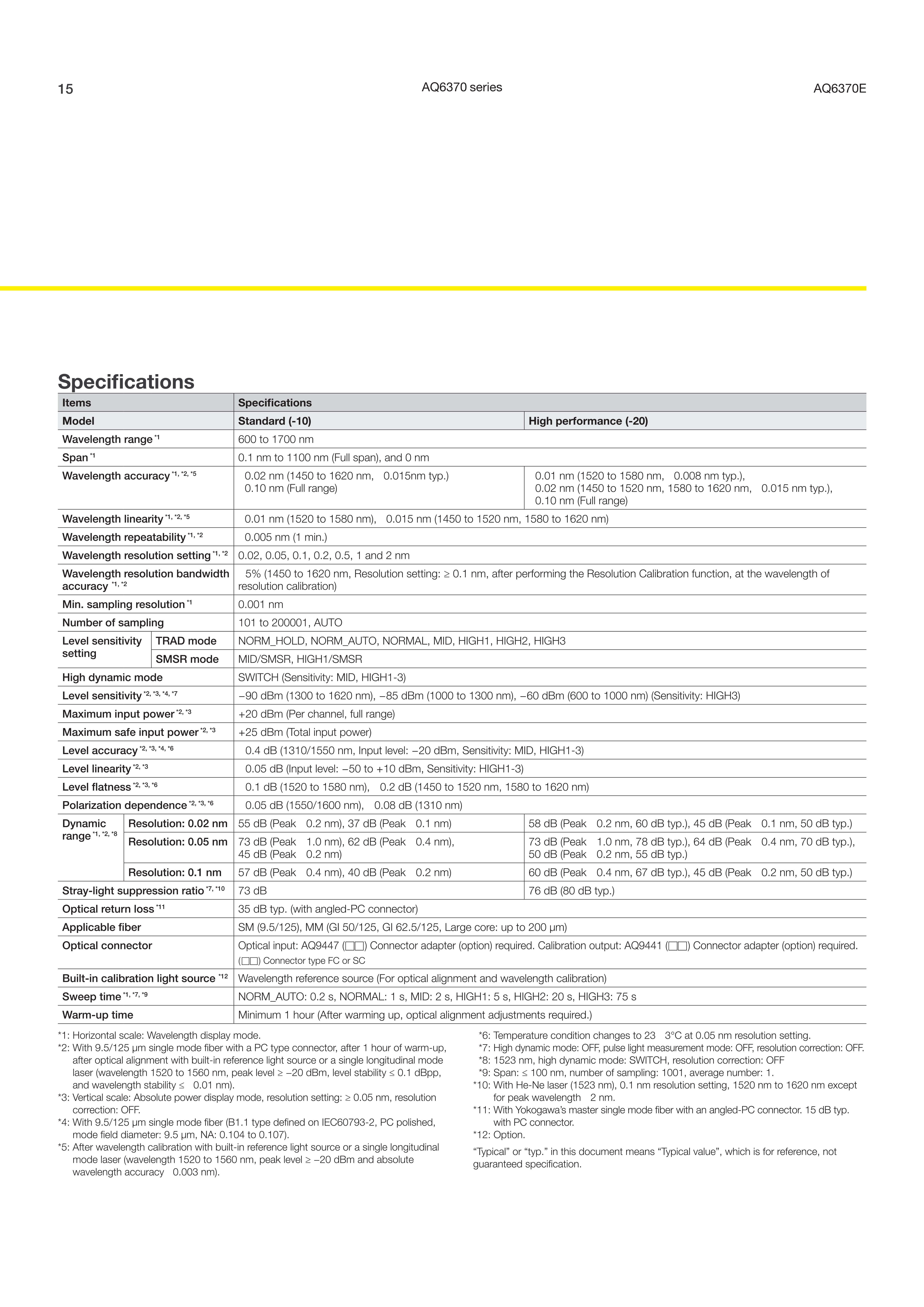

核心规格

‑ 波长测量范围：600 nm ~ 1700 nm

‑ 波长精度（高分辨率版）：1520~1580nm ±0.01nm；1450~1520/1580~1620nm ±0.02nm；全波段±0.10nm

‑ 波长精度（标准版）：1520~1620nm ±0.02nm；全波段±0.10nm

‑ 波长分辨率：7档可调，20 pm ~ 2 nm

‑ 测试灵敏度：7档可调，最高灵敏度低至 ‑90 dBm

‑ 扫描跨度：0.1 nm ~ 1100 nm（全波段扫描），支持零点固定扫描

‑ 核心测量项：中心波长、峰值功率、SMSR、3dB/20dB带宽、增益、噪声系数、光谱平坦度

‑ 适配器件：单模/多模激光器、VCSEL、泵浦光源、光放大器、DWDM滤波器件

‑ 操作方式：高清触控屏幕，内置测试模板，支持本地操作与远程程控

应用场景

‑ 激光器件测试：通信激光器、VCSEL、泵浦激光、可调谐光源的中心波长、峰值功率、SMSR边模抑制比、光谱稳定性检测。

‑ 光有源器件验证：EDFA光放大器、半导体光器件的增益光谱、噪声系数、饱和输出功率、波长平坦度测试。

‑ DWDM无源器件测试：光滤波器、波分复用器、光纤光栅的透射光谱、插入损耗、带宽特性精准表征。

‑ 高速光模块量产：10G/25G/100G光收发模块发射光谱合规检测、批量性能筛选与品质溯源。

‑ 科研与计量场景：光通信前沿实验、新型光器件研发验证、实验室光谱参数精密校准与量值比对。

比较数据	波长范围	波长精度	采样分辨率	杂散光抑制率	光回波损耗	采样点数
AQ6370B	600~1700nm	士0.10(全波长范围)	0.001nm	•	•	•
AQ6370C	600~1700nm	士0.10(全波长范围)	0.001nm	73dB	典型值35dB(使用APC连接器时)	101~200001、AUTO
AQ6370D	600 to 1700 nm	士0.10(全波长范围)	0.001nm	73dB	典型值35dB(使用APC连接器时)	101~200001、AUTO
AQ6370E	600~1700nm	士0.10(全波长范围)	0.001nm	73dB	典型值35dB(使用APC连接器时)	101~200001、AUTO
