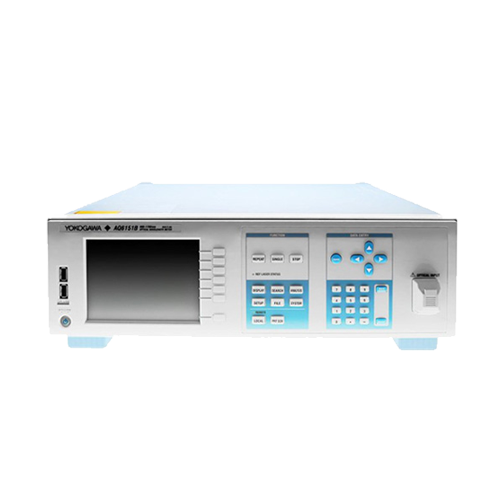

AQ6151B Yokogawa 横河 光波长计
• 波长量程（3种）：900-1700nm, 1200-1700nm, 1270-1650nm
• 测量、分析并将结果传至PC均仅需0.2秒
• 最大波长数：1024(多波长)， 1(单波长)
• 支持CW、调制收发器和光滤波器测量
AQ6151B Yokogawa 横河 光波长计

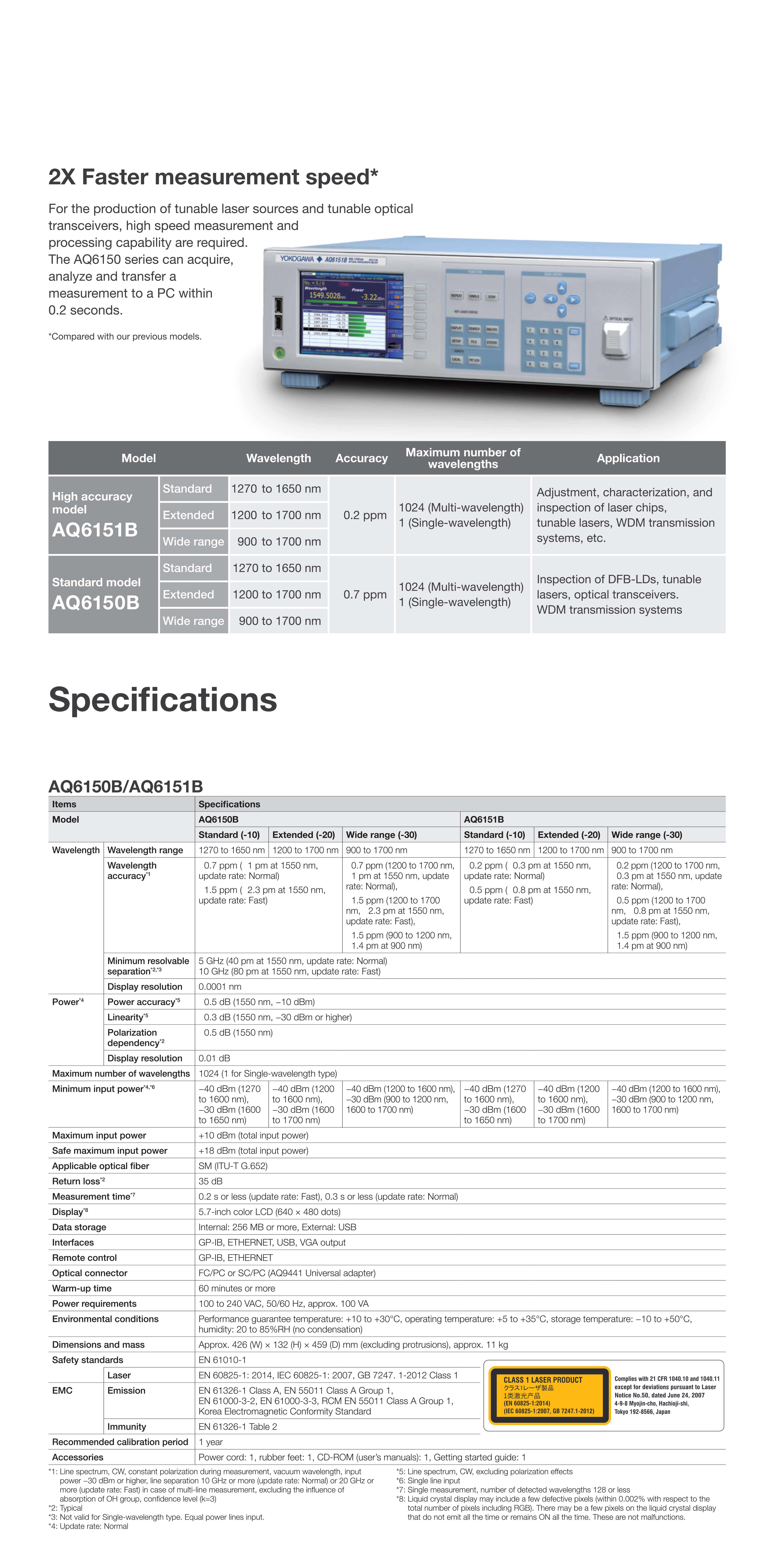

更快的测量速度(2倍速快速测量)*
可调光源和可调光收发器的生产需要高速测量和快速处理能力。 AQ6150系列可以在0.2秒内采集、分析并将测量数据传输到PC。
*与横河旧机型相比较。
| 高精度型 AQ6151B | 标准 | 1270 ~ 1650nm | ±0.2ppm | 1024(多波长) 1（单波长） | 激光芯片、可调激光器、WDM传输系统的调整、界定和检查。 |
| 扩展 | 1200 ~ 1700nm | ||||
| 宽量程 | 900 ~ 1700nm | ||||
波长精度高达±0.2ppm
AQ6150系列一共有两个机型。其中， AQ6151B是高精度型光波长计，波长精度高达±0.2ppm，可以满足最高级别的精度测量要求。
AQ6150系列具有实时校准功能，通过来自内置波长参考光源的高稳定性参考信号，确保了测量的长期稳定性。
支持CW、调制收发器和光滤波器测量
光收发器和光传输系统的光输出是通过10G和25Gbps的传输频率进行调制的。内置的光谱分析功能采用了FFT技术，可以测量被调制后的展宽信号。
除了常规CW光模式外， AQ6150系列还有调制光模式。调制光模式通过分析光谱从而获得被调制光的中心波长，可以用于测量带通滤波器、 AWG和WSS等光滤波器的中心波长。
同时测量多达1024个波长
AQ6150系列可同时、快速、准确测量单一输入信号多达1024个不同的波长，最小间隔仅为5GHz。这就意味着无论现在还是将来， AQ6150系列光波长计都可以满足WDM传输系统开发和生产领域的测试需求。
利用光耦合器汇合多个激光模块或光收发器并一次性测量所有信号，多波长测量功能还有助于在单一波长激光器件的生产中 提高效率并降低成本。
低功率输入的同时保持高性能
通过自动增益控制(AGC)功能， AQ6150系列可以在据输入信号功率的基础上自动调整电子放大器的增益。这有助于最大限度 提高波长精度和测量速度，即使输入信号功率低至-40dBm。
高速测量提高生产吞吐量
可调光源和可调光收发器的调整和界定需要对每个器件进行几百次波长测量。能否提高生产吞吐量，高速测量和快速处理能力是至关重要的。
无论是AQ6150B还是AQ6151B，测量、分析并将结果传至PC 均仅需0.2秒。这一速度比横河之前的AQ6150和AQ6151快2 倍，极大地提高了生产吞吐量。在重复测量模式下， AQ6150 系列每秒可以完成10个测量，非常适合实时监视波长的同时对光器件进行调整。

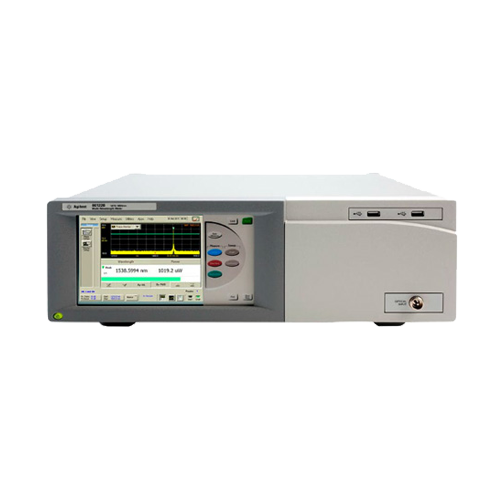

86120D Keysight
• 工作波长范围：700 – 1700 nm
• 扫描重复时间小于 0.6 秒
• 工作温度范围：0 °C 至 +55 °C

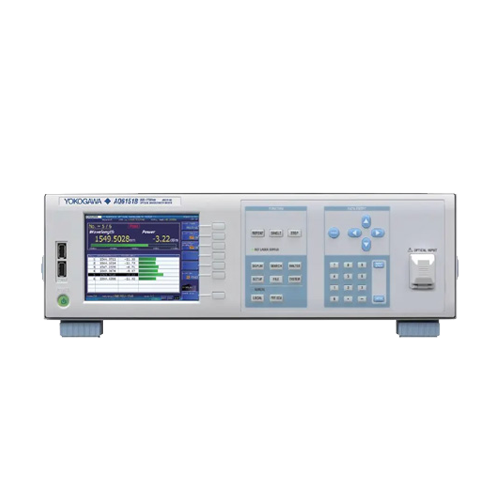

AQ6151B Yokogawa
